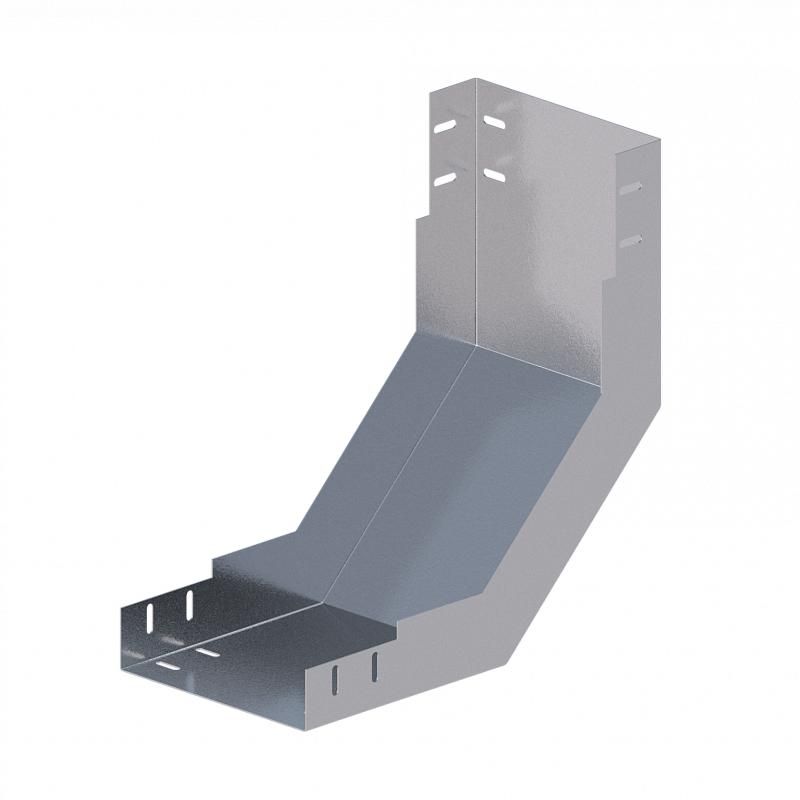

Лоток монтажный угловой 90град. вверх 200х80 сталь 1мм ЛУ90В.200.80.408.1.1 СОЭМИ Н0121320524

Лоток монтажный угловой 90 градусов вверх 200х80 сталь 1 мм ЛУ90В.200.80.408.1.1 СОЭМИ - элемент кабельной трассы для организации поворотов на 90° в вертикальной плоскости. Изготовлен из оцинкованной стали, подходит для прокладки силовых и слаботочных кабелей в промышленных условиях. Артикул ЛУ90В.200.80.408.1.1 СОЭМИ соответствует требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх 200х80 сталь 1 мм ЛУ90В.200.80.408.1.1 СОЭМИ используется для изменения направления кабельной трассы на 90° вверх - например, при переходе с горизонтального участка на вертикальный. Применяется в системах кабельного монтажа на заводах, в распределительных пунктах, на объектах ЖКХ, энергетике и транспорте. Подходит для прокладки кабелей в помещениях и на улице при соблюдении условий эксплуатации.

Технические характеристики

• Форма: угловой, поворот вверх на 90°
• Размеры: ширина 200 мм, высота 80 мм, длина 408 мм
• Материал: сталь толщиной 1 мм с горячим цинкованием
• Климатическое исполнение: УТ1,5 - для работы при температуре от −50C до +50C, повышенная влажность
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх 200х80 сталь 1 мм ЛУ90В.200.80.408.1.1 СОЭМИ совместим с прямыми лотками того же типа (шириной 200 мм, толщиной 1 мм) от производителя СОЭМИ. Крепится болтовым соединением к фланцевым торцам прямых участков. Для герметичности и прочности рекомендуется использовать комплектные болты и гайки, предусмотренные производителем. Монтаж выполняется после сборки основной трассы; допускается установка на стену или потолок с использованием кронштейнов.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает антикоррозийную защиту, что снижает риск возникновения точечной коррозии даже в агрессивных средах. Климатическое исполнение УТ1,5 позволяет применять лоток в условиях повышенной влажности и перепадов температур, включая неотапливаемые помещения.

Преимущества

• Горячее цинкование - долговечная защита от ржавчины, особенно важна при эксплуатации вне помещений
• Чёткая геометрия - гарантирует плотное соединение с другими элементами трассы без зазоров
• Стандартная длина 408 мм - оптимальна для монтажа без подрезки в большинстве типовых решений
• Произведён по жестким технологическим нормам - минимизирует брак и деформацию при транспортировке

Ограничения применения

• Не предназначена для нагрузок выше массы заполненного лотка - не используйте как несущую конструкцию
• Не подходит для поворотов под углом, отличным от 90° - для других углов требуются другие модели
• Запрещено применение в средах с постоянным воздействием открытого огня или химически активных паров (например, серной кислоты)
• При монтаже в местах с частыми механическими ударами требуется дополнительная защита

Примеры использования

• Переход кабельной трассы с пола на стену в цехе с оборудованием
• Подъём кабелей от нижнего уровня распределительного щита к верхним ярусам
• Обход препятствий (колонны, трубопроводы) в промышленных помещениях
• Сборка вертикальных стояков в многоквартирных домах с кабельными каналами

Практические советы

• При заказе проверьте соответствие ширины (200 мм) и толщины (1 мм) смежных прямых лотков - несоответствие вызывает перекосы
• Для удобства монтажа предварительно соберите секцию на земле, затем поднимайте её целостной конструкцией
• При работе в сыром воздухе или на улице дополнительно обработайте места соединений силиконовым герметиком
• Артикул ЛУ90В.200.80.408.1.1 СОЭМИ имеет фиксированную длину - не режьте и не сверлите отверстия без необходимости, это нарушает защитное покрытие
• Хранить следует в сухом месте, чтобы избежать образования белого налёта на цинке - он не влияет на функциональность, но может указывать на длительное воздействие влаги
