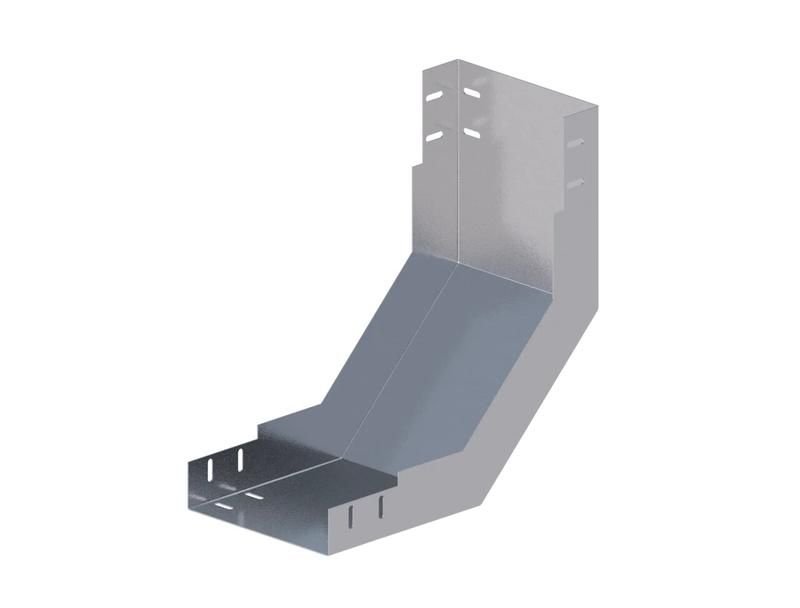

Лоток монтажный угловой 90град. вверх 200х65 1.5мм ЛУ90В.200.65.393.1.5.1 СОЭМИ Н0121320444

Лоток монтажный угловой 90 градусов вверх 200х65 1.5 мм от бренда СОЭМИ (артикулы н0121320444 и 121320444) - это элемент кабельной трассы, предназначенный для изменения направления проводов и кабелей на 90° в вертикальной плоскости. Изготовлен из стали с горячим цинкованием, обеспечивает долговечную защиту в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх 200х65 1.5 мм используется для формирования поворотов кабельной трассы вверх под углом 90°. Применяется там, где необходимо изменить направление кабелей с горизонтального на вертикальное - например, при выводе кабелей с уровня пола на уровень потолка, через перекрытия, этажи или в шахты. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации.

Технические характеристики

• Угол поворота: 90° - фиксированный, только для вертикального подъёма;
• Размеры: ширина 200 мм, высота 65 мм, длина 393 мм (длина определяет расстояние между точками крепления);
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при механическом воздействии;
• Толщина стенки: 1.5 мм - достаточна для жесткости при нагрузках до 10 кг/м при равномерном заполнении;
• Цвет: серый - естественный цвет цинкового покрытия;
• Крепление: винтовое - крепится болтами к основанию или другим элементам лотка;
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и пыли;
• Стандарт: изготовление по ТУ 3449-010-05774835-2005.

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх 200х65 1.5 мм совместим со всеми лотками серии СОЭМИ того же типа и размера - с шириной 200 мм и высотой 65 мм. Для сборки трассы используются прямые участки, переходники и крепёж одинакового стандарта. Монтируется на несущую конструкцию с помощью винтов M6–M8. Расстояние между точками крепления - не более 800 мм. Обязательно выравнивать лоток по уровню перед затяжкой болтов. Кабели должны быть уложены с радиусом изгиба не менее 10×диаметра самого крупного кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует соответствие прочностным и электроизоляционным нормам для кабельных систем. Горячее цинкование обеспечивает класс защиты IP54 при правильной сборке всей трассы. Не содержит свинца, фталатов и других токсичных веществ. Может использоваться в зонах с взрывоопасными и пожароопасными рисками при соблюдении требований ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит до 25 лет в агрессивных средах;
• Жёсткая конструкция из 1.5 мм стали предотвращает деформацию при заполнении кабелями;
• Фиксированная форма 90° исключает необходимость резки и подгонки на месте;
• Поддерживается полная комплектация системы - все элементы лотка одной серии легко сочетаются;
• Не требует специальных инструментов для установки - достаточно обычного набора монтажника.

Ограничения применения

• Не предназначен для горизонтальных поворотов - только для вертикального подъёма;
• Не рекомендован для использования в местах постоянного контакта с открытым огнем или высокими температурами (>+100C);
• Не следует применять в качестве несущего элемента для тяжёлых трубопроводов или оборудования;
• При монтаже в условиях сильной вибрации требуется дополнительная амортизация креплений.

Примеры использования

• Переход кабелей с пола на потолок в производственных цехах;
• Ввод питания в оборудование, установленное на платформах или эстакадах;
• Обустройство кабельных трасс в подземных камерах, насосных станциях, тепловых пунктах;
• Сборка кабельных лотков в АСУ ТП, на железных дорогах, в метрополитенах.

Практические советы

• При заказе проверьте, чтобы ширина лотка (200 мм) соответствовала вашей трассе - другие размеры несовместимы;
• Для удобства прокладки кабелей используйте внутренние направляющие или фиксаторы, особенно при большом количестве проводов;
• Заполняйте лоток не более чем на 60% от объёма - это снижает нагрев и облегчает обслуживание;
• При необходимости удлинения трассы - применяйте только оригинальные прямые лотки СОЭМИ с таким же профилем;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделывайте их антикоррозийным составом.
