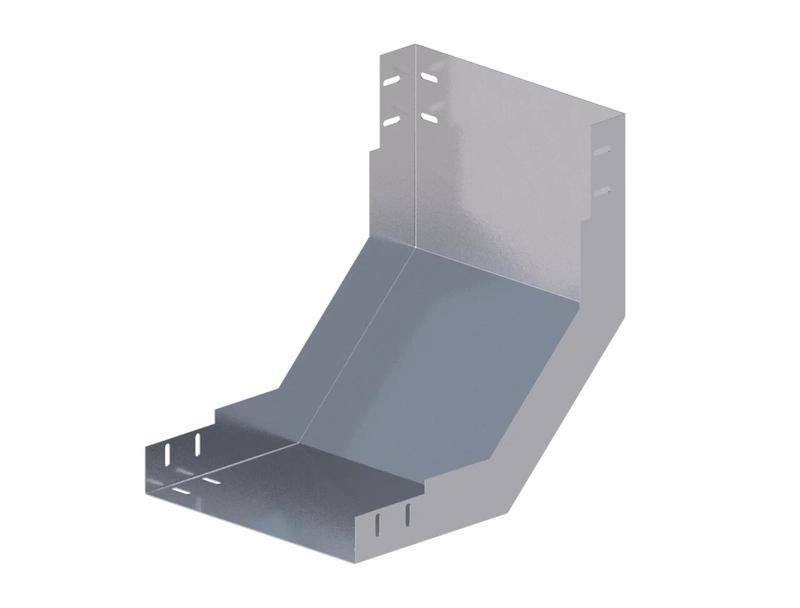

Лоток монтажный угловой 90град. вверх 300х80 1.5мм ЛУ90В.300.80.408.1.5.1 СОЭМИ Н0121320545

Лоток монтажный угловой 90 градусов вверх 300x80 1.5 мм ЛУ90В.300.80.408.1.5.1, СОЭМИ - элемент кабельной системы для изменения направления трассы под прямым углом вверх. Применяется там, где требуется надежная и долговечная прокладка силовых и слаботочных кабелей в условиях повышенной влажности или агрессивной среды. Произведён компанией СОЭМИ в соответствии с техническими условиями.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх 300x80 1.5 мм ЛУ90В.300.80.408.1.5.1, СОЭМИ используется для создания поворотов кабельной трассы в вертикальной плоскости - например, когда кабели необходимо поднять с уровня пола на уровень потолка или перекрытия. Подходит для горизонтальных участков, требующих перехода вверх под углом 90°. Часто применяется в промышленных объектах: на заводах, в распределительных пунктах, на элеваторах, в системах автоматизации и на конвейерах.

Технические характеристики

• Форма: угловой, поворот вверх под 90°
• Размеры: ширина 300 мм, высота 80 мм, длина 408 мм
• Толщина стенки: 1,5 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Цвет: серый
• Тип соединения: винтовое - фиксируется болтами к другим элементам лотка
• Исполнение: УТ1,5 - рассчитан на умеренный и холодный климат с возможностью работы при температуре до -45 C и повышенной влажности
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх 300x80 1.5 мм ЛУ90В.300.80.408.1.5.1, СОЭМИ совместим с другими элементами лотковой системы того же типа и размера - прямоугольными лотками шириной 300 мм и высотой 80 мм. Для сборки используются болты M6 или M8 (не входят в комплект). Монтировать рекомендуется на опорные кронштейны или к стене с шагом не более 1,5 метра. Обязательно проверьте соответствие внутреннего профиля лотка перед установкой - внешние размеры должны соответствовать 300×80 мм, чтобы обеспечить плотную стыковку без зазоров.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к прочности, коррозионной стойкости и электробезопасности. Горячее цинкование обеспечивает электроизоляцию поверхности от воздействия окружающей среды. Не предназначено для использования в взрывоопасных зонах без дополнительного оформления в качестве взрывозащищенного оборудования.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Защита от коррозии за счёт горячего цинкования - служит дольше, чем окрашенные аналоги
• Устойчивость к перепадам температур и влаги - подходит для помещений с высокой влажностью и на улице
• Простота монтажа - винтовое соединение позволяет легко собирать и разбирать систему
• Совместимость с другими элементами лотковых систем СОЭМИ

Ограничения применения

• Не предназначен для прокладки кабелей с высоким тепловыделением без учета термического режима - максимальная нагрузка зависит от количества и сечения проводов
• Не следует использовать как несущую конструкцию для веса выше 50 кг/м - расчет нагрузки выполняется отдельно для каждой трассы
• Не допускается применение в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями (>150 C)
• Не является герметичным устройством - для защиты от воды и пыли требуется дополнительная крышка и уплотнители

Примеры использования

• Подъём кабелей от пола к щитовым помещениям на этажах заводов
• Переход между уровнем технологической площадки и вышки управления
• Обводка трубопроводов и оборудования в цехах с ограниченным пространством
• Прокладка сигнальных кабелей в лестничных клетках и технических коридорах

Практические советы

• При заказе нескольких угловых лотков убедитесь, что все они имеют одинаковый номер артикула - ЛУ90В.300.80.408.1.5.1, СОЭМИ - различия в длине или толщине могут нарушить сборку
• Перед монтажом проверьте радиус изгиба - внутренний радиус этого лотка составляет около 120 мм; крупные жилые кабели с большим радиусом изгиба могут не поместиться
• Для длительной службы в агрессивной среде (например, химпроизводства) дополнительно используйте герметик на стыках
• При использовании в открытых зонах - закройте лоток крышкой и предусмотрите дrenажные отверстия в нижней части
• Запасайте запасные болты и гайки - в процессе монтажа часто теряются или повреждаются
