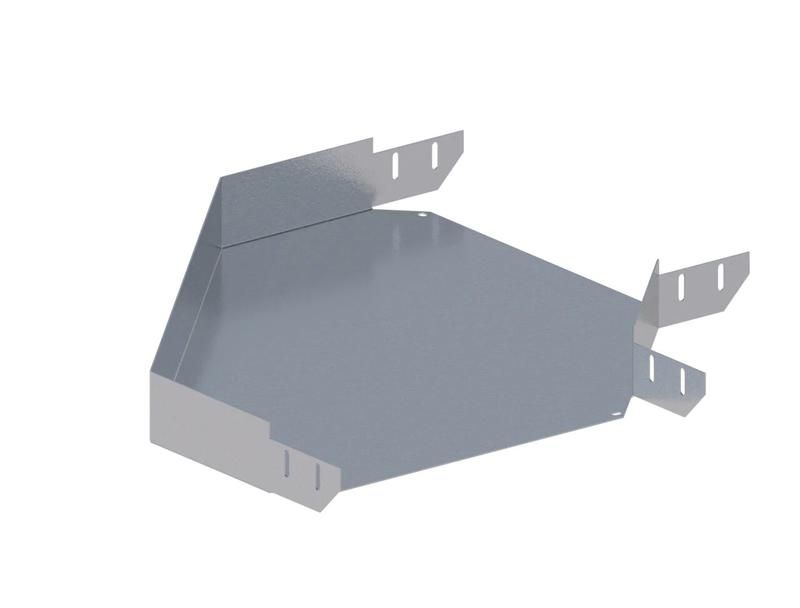

Лоток монтажный угловой горизонтальный 90град. 400х80 1.5мм ЛУ90Г.400.80.628.1.5.1 СОЭМИ Н0121310546

Лоток монтажный угловой горизонтальный 90 градусов 400x80 мм 1.5 мм ЛУ90Г.400.80.628.1.5.1, СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом. Применяется в промышленных системах распределения электроэнергии и связи, где требуется надежная и долговечная маршрутизация. Бренд СОЭМИ и артикул ЛУ90Г.400.80.628.1.5.1 указывают на соответствие спецификациям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 400x80 мм 1.5 мм ЛУ90Г.400.80.628.1.5.1, СОЭМИ используется для создания поворотов в кабельных трассах под углом 90°. Подходит как для горизонтальных, так и для вертикальных участков трассы. Обеспечивает плавный переход кабелей между прямыми секциями лотков, предотвращая перегибы и механические повреждения жил.

Часто применяется в промышленных объектах: на заводах, в энергообъектах, на транспорте, в системах автоматизации. Особенно актуален там, где необходимо сохранить целостность кабелей при изменении направления трассы - например, при проходе через стену, колонну или перекрытие.

Технические характеристики

• Форма: угловой, горизонтальный поворот 90°
• Размеры: ширина 400 мм, высота 80 мм, длина 628 мм
• Толщина стали: 1,5 мм - обеспечивает достаточную жесткость при нагрузках и монтаже
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды
• Цвет: серый - единый внешний вид с другими элементами лотковой системы
• Тип соединения: винтовое - позволяет легко фиксировать к другим лоткам и кронштейнам болтами
• Климатическое исполнение: УТ1,5 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 90 градусов 400x80 мм 1.5 мм ЛУ90Г.400.80.628.1.5.1, СОЭМИ совместим с другими элементами лотковых систем того же стандарта - прямоугольными лотками шириной 400 мм и высотой 80 мм. Для сборки используются болты M6–M8, которые входят в комплект крепежа других деталей системы.

При монтаже важно соблюдать радиус изгиба кабеля - он не должен быть меньше минимального допустимого для используемых проводов. Лоток устанавливается на опоры или кронштейны с шагом не более 1,5 метра. Каждый винтовой соединитель должен затягиваться равномерно, чтобы избежать деформации корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, что гарантирует контроль качества на всех этапах производства. Горячее цинкование обеспечивает электроизоляционную безопасность при случайном контакте с токоведущими частями. Материал не выделяет токсичных веществ при нагреве, что делает его подходящим для закрытых помещений.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и качественной стали
• Защита от коррозии - цинковое покрытие служит минимум 15 лет в типовых промышленных условиях
• Простота установки - винтовые соединения позволяют собирать трассу без сварки
• Совместимость с большинством лотковых систем СОЭМИ и аналогичных производителей
• Устойчивость к перепадам температур и влажности - подходит для холодных цехов и открытых площадок

Ограничения применения

• Не предназначена для использования в зонах с постоянным воздействием открытого огня или экстремально высоких температур (>+100C)
• Не рекомендуется применять в химически агрессивных средах (например, сильные кислоты, щелочи) - цинк может разрушаться
• Не является герметичным элементом - не подходит для защиты от попадания воды в виде струй или брызг без дополнительных уплотнений
• Максимальная нагрузка по весу кабелей ограничена конструкцией - не следует перегружать лоток сверх расчетной плотности укладки

Примеры использования

• Переход кабельной трассы с потолка на стену в цехе с оборудованием
• Обход колонны или трубопровода в распределительном пункте
• Смена уровня трассы при выводе кабелей из подземного канала вверх
• Сборка сложной трассы в автоматизированных линиях с множеством поворотов

Практические советы

• При заказе проверьте, что другие элементы трассы имеют ту же высоту (80 мм) и ширину (400 мм) - иначе возможны проблемы с соединением
• Длина 628 мм - это внутренняя длина по оси поворота; при расчете протяжённости трассы учтите этот параметр, а не внешние габариты
• Для удобства прокладки кабелей можно использовать направляющие ролики внутри лотка - особенно при больших объемах
• После монтажа проверьте все винтовые соединения - они должны быть затянуты, но без перегрузки, чтобы не повредить резьбу
• Артикул ЛУ90Г.400.80.628.1.5.1, СОЭМИ - единственный точный идентификатор для замены или дозаказа. Не путайте с моделями с другим углом или толщиной
