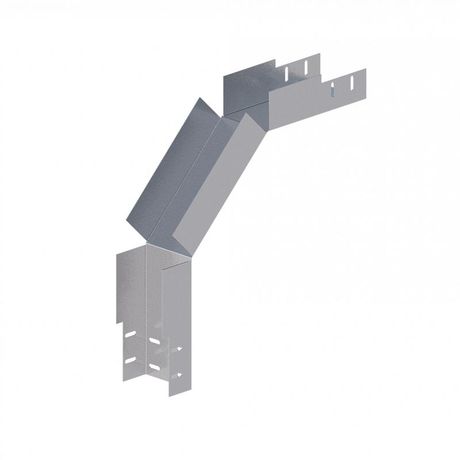

Лоток монтажный угловой 90град. вниз 100х80 сталь 1.5мм ЛУ90Н.100.80.454.1.5.1 СОЭМИ Н0121330542

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.80.454.1.5.1, СОЭМИ - элемент кабельной системы для изменения направления трассы под углом 90° в нижнюю сторону. Применяется там, где требуется надежная фиксация силовых и слаботочных кабелей при переходе между уровнями. Бренд СОЭМИ обеспечивает соответствие ГОСТ и ТУ, а артикул ЛУ90Н.100.80.454.1.5.1 позволяет однозначно идентифицировать продукт.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.80.454.1.5.1, СОЭМИ используется для формирования поворотов кабельных трасс в вертикальной плоскости - например, при спуске кабеля с этажа на этаж, от потолочного маршрута к полу или к оборудованию ниже. Подходит для систем с большим количеством проводов, когда нужна механическая защита и упорядоченная прокладка. Часто применяется в промышленных объектах: заводских цехах, распределительных пунктах, энергообъектах, автоматизированных линиях.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: ширина 100 мм, высота 80 мм, длина 454 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1,5 мм
• Цвет: серый (естественный цвет цинкового покрытия)
• Тип соединения: винтовой - через болты и гайки с другими элементами лотка
• Климатическое исполнение: УТ1,5 - температурный диапазон от −40C до +50C, повышенная влажность и запыленность
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.5мм ЛУ90Н.100.80.454.1.5.1, СОЭМИ совместим с прямыми лотками того же бренда и серии - с шириной 100 мм и высотой 80 мм. Для сборки используются стандартные болты М6 или М8 (не входят в комплект). Каждый участок крепится к основному лотку минимум двумя точками - перед входом и после выхода поворота. Обязательно соблюдайте шаг крепления не более 1 метра. Горячее цинкование защищает металл даже при частых перегрузках и в условиях сырости, поэтому дополнительную антикоррозийную обработку применять не рекомендуется.

Безопасность и стандарты

Производство соответствует техническим условиям ТУ 3449-010-05774835-2005, что гарантирует прочность, долговечность и безопасность при эксплуатации в промышленной среде. Конструкция исключает острые кромки, снижая риск повреждения изоляции кабелей. Сертифицирована для работы в зонах с повышенными требованиями к электрооборудованию - в том числе взрывоопасных и химически активных помещениях, если другие нормы позволяют использование стали с цинком.

Преимущества

• Высокая жесткость благодаря толщине 1,5 мм - выдерживает нагрузку от большого числа кабелей без деформаций
• Горячее цинкование обеспечивает длительную защиту от коррозии - служба до 25 лет в типовых условиях
• Чёткий угол 90° обеспечивает предсказуемую траекторию прокладки - удобно при проектировании трасс
• Подходит для массового монтажа - стандартизованные размеры и унификация с другими элементами СОЭМИ

Ограничения применения

• Не предназначена для установки внутри помещений с постоянным воздействием открытого огня или сверхвысоких температур (>+150C)
• Не следует использовать в контакте с агрессивными жидкостями (концентрированные щелочи, кислоты) - цинк будет разрушаться
• Запрещено применять вместо канализационных или трубопроводных лотков - не рассчитана на давление жидкостей
• Не является герметичным решением; для защиты от воды требуются дополнительные крышки и уплотнители

Примеры использования

• Переход кабелей от потолочного лотка к столешницам оборудования на уровне пола в цеху
• Спуск питания от распределительного щита второго этажа к насосной группе первого этажа
• Обустройство трассы вокруг технологических опор, где необходимо изменить уровень прокладки на 90°
• Сборка многоуровневых кабельных систем в АСУ ТП, где важно сохранить порядок и доступ к каждому кабелю

Практические советы

• При заказе проверьте, чтобы все элементы системы имели одинаковые габариты - смешивание 100×80 мм и других размеров вызывает проблемы при сборке
• Для длинных трасс используйте этот лоток только в местах реального поворота - прямые участки лучше делать из обычных лотков
• При монтаже в сырых помещениях дополнительно закрепите крышку и убедитесь, что стыки плотно прилегают
• Артикул ЛУ90Н.100.80.454.1.5.1, СОЭМИ можно использовать как ссылку для замены - он уникален и не путается с аналогами других производителей
• Не забывайте о допустимом радиусе изгиба кабелей - внутренний радиус этого лотка составляет ~100 мм, значит, минимальный радиус изгиба кабеля должен быть ≥ 10D
