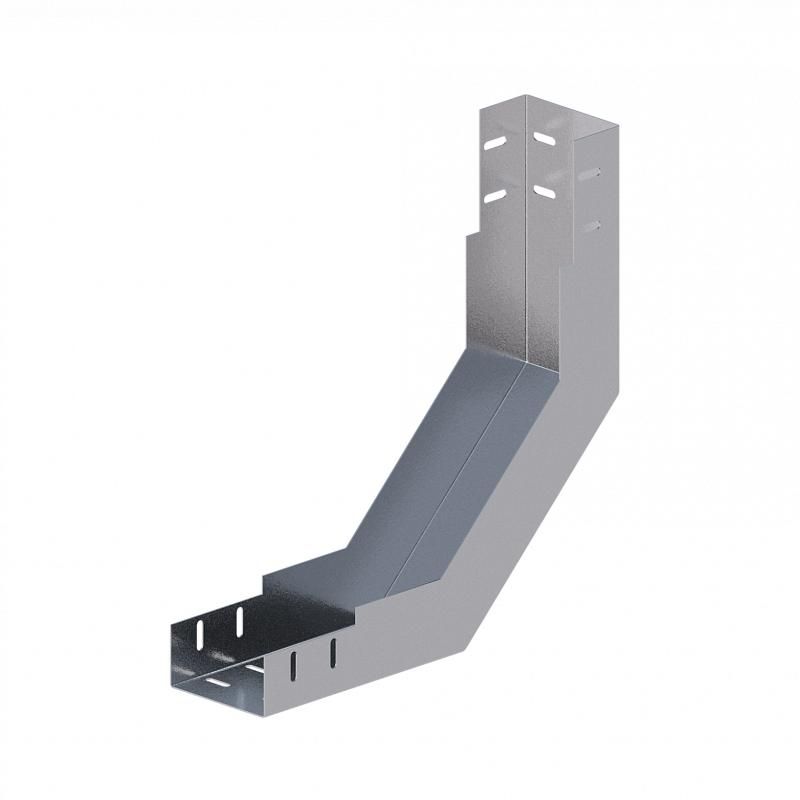

Лоток монтажный угловой 90град. вверх 100х80 сталь 1.5мм ЛУ90В.100.80.408.1.5.1 СОЭМИ Н0121320542

Лоток монтажный угловой 90 градусов вверх сталь 1.5 мм ЛУ90В.100.80.408.1.5.1, СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом вверх. Применяется в промышленных системах распределения электроэнергии и связи, где требуется надежная и защищенная маршрутизация кабелей. Бренд СОЭМИ обеспечивает соответствие изделия требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх сталь 1.5 мм ЛУ90В.100.80.408.1.5.1, СОЭМИ используется для создания поворотов кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный, либо при выводе кабелей вверх от пола к потолку. Подходит для прокладки силовых, управляющих и слаботочных кабелей в условиях производства, энергообъектов, транспорта и инфраструктуры. Конструкция позволяет сохранить целостность трассы без перегибов и повреждений изоляции.

Технические характеристики

• Форма: угловой, поворот 90° вверх
• Размеры: ширина 100 мм, высота 80 мм, длина 408 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,5 мм
• Цвет: серый
• Тип соединения: винтовой (болты и гайки)
• Климатическое исполнение: УТ1,5 (работает при температуре от −50C до +50C, повышенной влажности и запыленности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх сталь 1.5 мм ЛУ90В.100.80.408.1.5.1, СОЭМИ совместим с другими лотками серии СОЭМИ того же типа и размера. Для сборки используются болты M6 или M8 (не входят в комплект). Монтировать необходимо на опорные конструкции с шагом крепления не более 1,5 метра. Винтовые соединения обеспечивают жесткую фиксацию, исключают люфт и позволяют многократно разбирать и собирать участок трассы. Перед установкой проверьте, что внутренние размеры лотка соответствуют суммарному сечению кабелей - не более 40% свободного объема.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3449-010-05774835-2005, регламентирующим требования к прочности, коррозионной стойкости и геометрическим параметрам. Горячее цинкование гарантирует долговременную защиту от ржавчины даже в агрессивных средах. Климатическое исполнение УТ1,5 допускает применение в помещениях с повышенной влажностью, на открытых площадках и в холодном климате. Напряжение в кабелях внутри лотка не влияет на безопасность самого лотка - он является только механической конструкцией.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузки от тяжелых кабелей и внешних воздействий
• Защита от коррозии: горячее цинкование обеспечивает срок службы более 25 лет в большинстве условий
• Простота монтажа: винтовое соединение не требует сварки, легко демонтируется
• Стандартизированные размеры: совместимость с другими элементами трассы от СОЭМИ
• Устойчивость к перепадам температур и влаги - подходит для промышленных объектов и наружных зон

Ограничения применения

• Не предназначена для прокладки кабелей с наружным диаметром, превышающим 80% внутренней высоты лотка (80 мм)
• Не рекомендуется использовать как несущий элемент для тяжелых трубопроводов или оборудования
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или хлорированной водой - цинк может разрушаться
• Запрещается использование в качестве замены кабельных каналов с закрытыми крышками - этот лоток открытый

Примеры использования

• Переход кабелей от пола к распределительному щиту на стене
• Подъем кабелей от технологического этажа к оборудованию на уровне потолка
• Соединение горизонтальных участков лотка в местах выхода через перекрытия
• Прокладка кабелей на заводах, в тепловых пунктах, на железных дорогах и в подземных коммуникациях

Практические советы

• При проектировании трассы учтите радиус изгиба кабелей - минимальный радиус должен быть не менее 10× наружного диаметра кабеля
• Для защиты от пыли и влаги используйте в сочетании с крышками и герметичными заглушками
• Проверяйте наличие острых кромок после резки - при необходимости зашлифуйте их
• При монтаже в нескольких уровнях - располагайте угловые лотки так, чтобы кабели не пересекались между собой
• Артикул ЛУ90В.100.80.408.1.5.1, СОЭМИ - единственный номер для заказа аналогичных деталей; другие размеры требуют отдельного подбора
