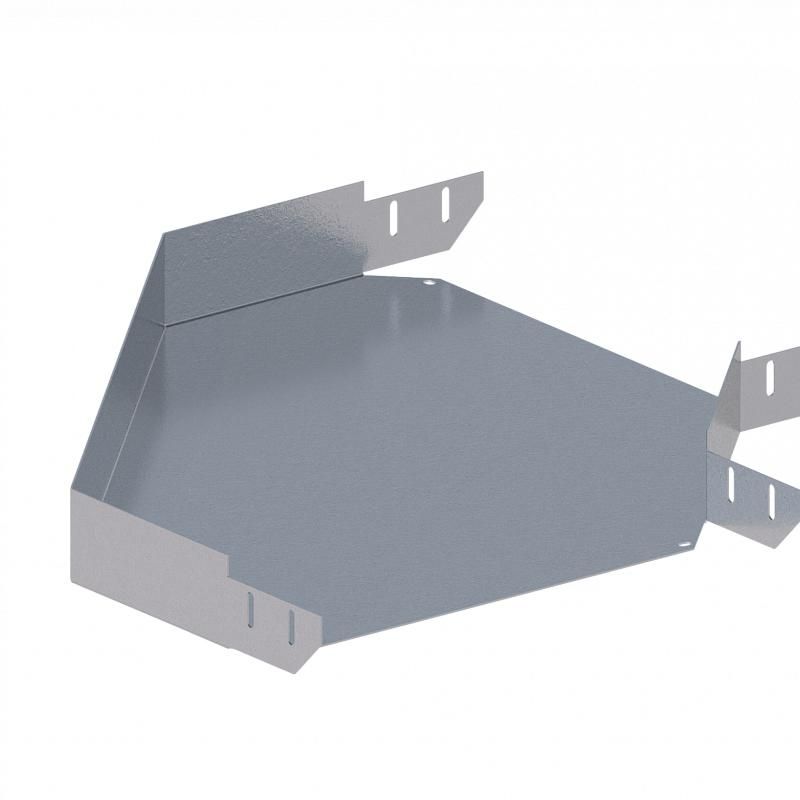

Лоток монтажный угловой горизонтальный 90град. 600х80 сталь 1.5мм ЛУ90Г.600.80.828.1.5.1 СОЭМИ Н0121310548

Лоток монтажный угловой горизонтальный 90 градусов 600х80 мм сталь 1.5 мм СОЭМИ - элемент кабельной трассы, предназначенный для изменения направления проводов и кабелей под прямым углом. Продукт от бренда СОЭМИ Ст.Оскол с артикулом н0121310548 подходит для прокладки силовых и слаботочных сетей в промышленных условиях.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 600х80 мм сталь 1.5 мм СОЭМИ используется для создания поворотов в кабельных трассах. Он позволяет изменить направление движения кабелей на 90° как в горизонтальной, так и в вертикальной плоскости. Подходит для установки в цехах, на объектах энергетики, транспорта, автоматизации и других местах, где требуется организовать компактную и надежную трассу для кабелей.

Технические характеристики

• Форма: угловой, горизонтальный, 90°
• Размеры: длина 600 мм, высота 80 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячецинковым покрытием
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, с повышенной влажностью)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 90 градусов 600х80 мм сталь 1.5 мм СОЭМИ совместим с другими элементами кабельных лотков того же типа и размера - прямыми участками, переходниками и соединителями. Монтируется с помощью болтовых соединений или сварки. Для сборки трассы необходимо использовать одинаковые по ширине и глубине лотки. Габариты 600×80 мм позволяют легко интегрировать его в существующую систему без доработок. Крепление выполняется к опорным конструкциям через отверстия в основании.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговечную защиту от коррозии, что важно для работы в помещениях с повышенной влажностью или на открытых площадках. Климатическое исполнение УТ1,5 гарантирует стойкость к перепадам температур и воздействию агрессивной среды.

Преимущества

• Высокая прочность за счет толщины стали 1,5 мм - выдерживает механические нагрузки и давление кабелей
• Цинковое покрытие предотвращает ржавчину даже при длительном контакте с влагой
• Чёткая геометрия угла 90° обеспечивает точную и предсказуемую прокладку трассы
• Подходит для массового монтажа благодаря стандартизированным размерам

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться
• Не рекомендован для частого погружения в воду - хотя IP-класс не указан, цинковое покрытие не заменяет герметичную изоляцию
• Требует соблюдения минимального радиуса изгиба при использовании с жесткими кабелями - внутренний угол 90° может затруднять прокладку крупногабаритных проводов

Примеры использования

• Переход кабельной трассы с потолка на стену в распределительном щите
• Обход колонны или оборудования в цеху с плотной компоновкой
• Смена уровня прокладки между этажами в многоквартирных зданиях
• Сборка кабельных каналов на конвейерах, станках и производственных линиях

Практические советы

• При выборе лотка проверьте соответствие ширины и глубины другим элементам трассы - 80 мм высота требует совпадения с прямыми участками
• Для удобства монтажа используйте фланцевые соединители - они снижают риск деформации при стыковке
• Если трасса проходит в сыром помещении, дополнительно смажьте места соединений антикоррозийной смазкой
• Не забудьте предусмотреть запас длины кабелей при повороте - внутри угла возникает небольшое натяжение
• Артикул н0121310548 - единственный номер для заказа этого конкретного изделия от СОЭМИ Ст.Оскол; другие аналоги могут отличаться по толщине или форме
