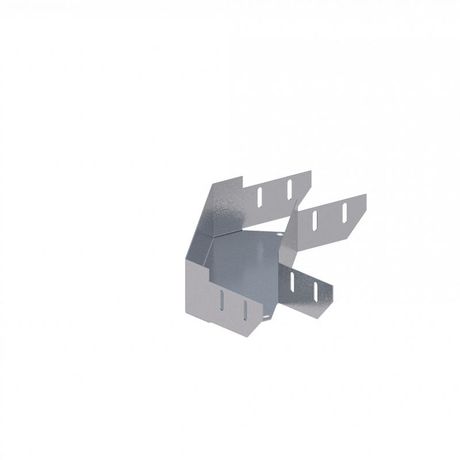

Лоток монтажный угловой горизонтальный 90град. 100х80 сталь 1мм ЛУ90Г.100.80.328.1.1 СОЭМИ Н0121310522

Лоток монтажный угловой горизонтальный 90 градусов 100х80 сталь 1мм ЛУ90Г.100.80.328.1.1 СОЭМИ обеспечивает плавный поворот кабельной трассы под прямым углом, сохраняя целостность проводов и удобство прокладки. Продукт создан для жестких условий эксплуатации и совместим с другими элементами системы монтажа от СОЭМИ.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 100х80 сталь 1мм ЛУ90Г.100.80.328.1.1 СОЭМИ используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, на заводах, в распределительных пунктах и других местах, где требуется организовать поворот трассы без перегиба проводов.

Технические характеристики

• Форма: угловой, горизонтальный, 90°
• Размеры: ширина 100 мм, высота 80 мм, длина 328 мм
• Материал: сталь толщиной 1 мм
• Защитное покрытие: горячее цинкование
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛУ90Г.100.80.328.1.1 СОЭМИ совместим с прямыми лотками и фитингами того же серийного ряда - с шириной 100 мм и высотой 80 мм. Монтируется с помощью болтовых соединений или сварки. Для сборки трассы рекомендуется использовать комплектующие от одного производителя для гарантии точности посадки и герметичности. Крепление осуществляется к опорным конструкциям через предварительно подготовленные отверстия в боковых стенках.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу в условиях повышенной влажности и температурных колебаний. Горячее цинкование защищает металл от коррозии, что продлевает срок службы в агрессивных средах. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая прочность благодаря стальному корпусу толщиной 1 мм
• Цинковое покрытие обеспечивает долгую защиту от ржавчины даже в сырых помещениях
• Чёткая геометрия угла 90° минимизирует риск повреждения кабелей при прокладке
• Стандартизированные размеры позволяют легко интегрировать в существующие трассы

Ограничения применения

• Не предназначена для использования в качестве несущего элемента - не выдерживает значительные механические нагрузки сверх массы кабелей
• Не рекомендуется применять в средах с постоянным воздействием открытого огня или высоких температур выше +60C
• Подходит только для кабелей, которые помещаются внутрь сечения 100×80 мм; крупногабаритные пучки требуют проверки свободного прохода

Примеры использования

• Поворот трассы в щитовой комнате от горизонтального участка к вертикальному стояку
• Обход препятствий (колонн, трубопроводов) на производственных линиях
• Прокладка кабелей между этажами через технологические ниши
• Системы автоматизации на пищевых и химических производствах

Практические советы

• Перед установкой проверьте, чтобы радиус изгиба внутри лотка был достаточен для типа используемых кабелей - особенно для многожильных и чувствительных к перегибу
• При использовании нескольких угловых элементов в одной трассе убедитесь, что суммарный угол не превышает допустимые значения для конкретного типа кабеля
• Для защиты от внешних факторов (пыль, влага) комбинируйте этот лоток с крышками и уплотнителями, доступными в линейке СОЭМИ
• При заказе учитывайте посадочные размеры: ширина 100 мм и высота 80 мм должны совпадать с остальными элементами трассы
