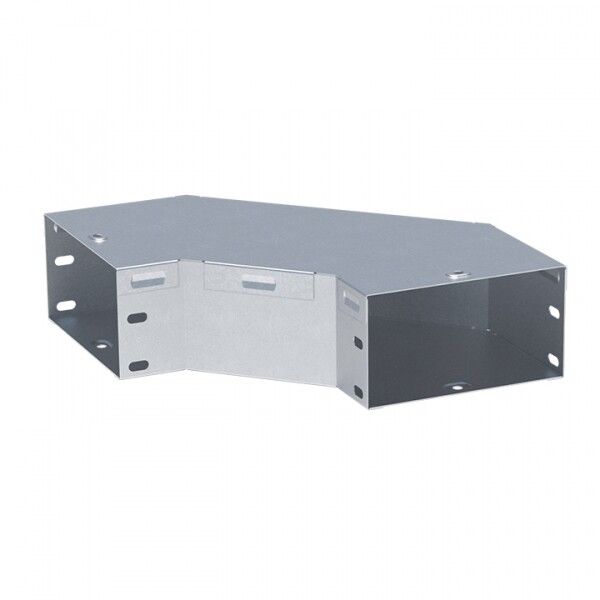

Угол для кабельного лотка -Line PROxima 100х100 мм EKF g90100100

Угол горизонтальный 90 градусов 100х100 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы под прямым углом. Подходит для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях.

Назначение и область применения

Угол горизонтальный 90 градусов 100х100 мм используется для поворота кабельного лотка в горизонтальной плоскости. Применяется там, где необходимо изменить направление трассы - например, при обходе колонн, стен или переходе между участками потолка и стены. Подходит для систем с крышкой, обеспечивает герметичную и защищенную транспортировку кабелей. Устанавливается в промышленных цехах, офисах, торговых центрах, больницах и других объектах с открытыми кабельными трассами.

Технические характеристики

• Угол поворота: 90° - фиксированная точка изгиба, не регулируемая
• Размеры: 100×100 мм - соответствует стандартным лоткам EKF-Line того же сечения
• Материал: сталь с оцинковкой горячим способом - устойчив к коррозии, долговечен в условиях повышенной влажности
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках от кабелей и монтажных усилий
• Наличие верхней крышки: да - совместим с крышками лотков EKF-Line, сохраняет защиту от пыли и внешних воздействий
• Исполнение: без разъема - требует соединения с другими элементами через болтовые крепления или сварку
• Цвет: серый - единый цветовой ряд с остальными элементами системы EKF-Line
• Гарантия: 36 месяцев - подтверждает надежность материалов и производства

Совместимость и монтаж

Угол горизонтальный 90 градусов 100х100 мм совместим с лотками EKF-Line такого же сечения - 100×100 мм. Для установки требуется:

• Фиксация к основанию с помощью кронштейнов или анкеров (не входят в комплект)
• Соединение с прямыми участками лотка болтами M6 или заклепками (по месту монтажа)
• Закрепление крышки после сборки трассы

Не предназначен для самостоятельного крепления - всегда используйте сопутствующие элементы подвеса и крепежа. Монтаж возможен на бетон, металл, кирпич. Рекомендуется предварительно проверить посадочные поверхности на соответствие геометрии.

Преимущества

• Оцинковка горячим способом обеспечивает длительную защиту от ржавчины даже в агрессивных средах
• Жесткая конструкция с стойким изгибом снижает риск деформации при нагрузке
• Совместимость с крышкой - сохраняет целостность защиты кабелей на всем протяжении трассы
• Производство в России - контроль качества и соответствие ГОСТ
• Единая система EKF-Line - возможность расширения и замены элементов без переделок

Ограничения применения

• Не применяется в качестве опоры для тяжелых кабельных bundles массой более 50 кг/м - требуется расчет нагрузки на всю трассу
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, не является IP68-решением
• Отсутствие разъема требует дополнительного крепежа - нельзя просто “вставить” в лоток, нужна фиксация
• Не подходит для частых демонтажей - конструкция рассчитана на стационарную установку

Примеры использования

• Переход кабельной трассы от потолка к стене в серверной комнате
• Обход выступающей колонны в торговом центре
• Смена направления лотка при прохождении через технологический проем в производственном корпусе
• Соединение двух параллельных линий лотков под 90° в административном здании

Практические советы

• Проверьте внутренний радиус изгиба - он соответствует 100×100 мм, поэтому не допускайте перегибов при монтаже
• При использовании с крышкой соблюдайте последовательность: смонтируйте угол, затем уложите кабели, потом закройте крышку
• Для длинных трасс с несколькими углами - делайте промежуточные точки крепления каждые 1–1,5 метра
• Не забудьте оставлять свободный доступ к местам соединений для будущего обслуживания
• Этот угол сочетается с любыми лотками EKF-Line 100×100 мм - можно менять производителей лотков, но сохраняйте одинаковое сечение
