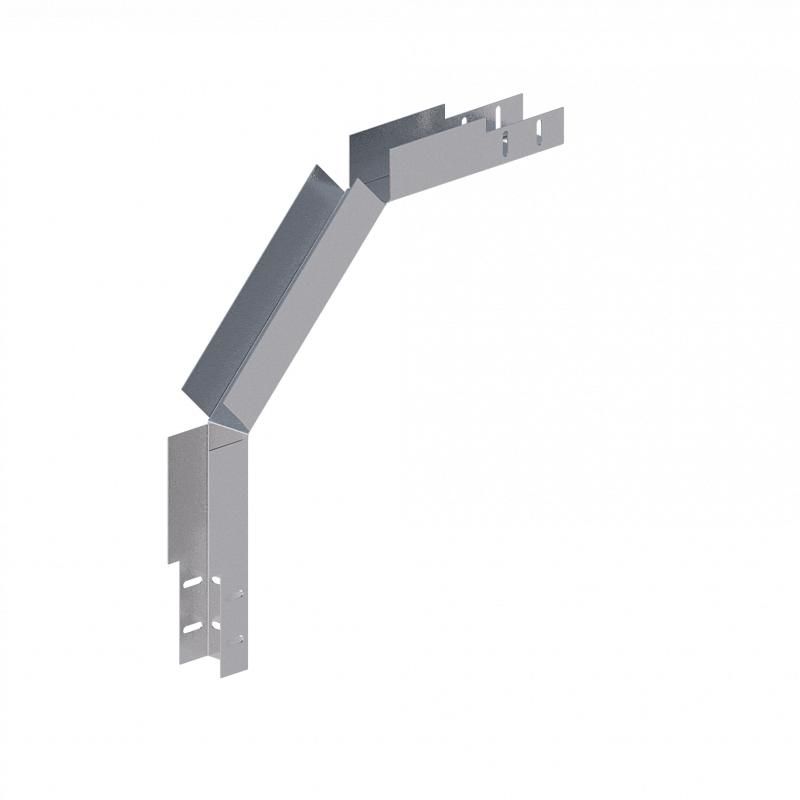

Лоток монтажный угловой 90град. вниз 50х50 сталь 1.2мм ЛУ90Н.50.50.454.1.2.1 СОЭМИ Н0121330331

Лоток монтажный угловой 90 градусов вниз сталь 1.2 мм ЛУ90Н.50.50.454.1.2.1 СОЭМИ - элемент кабельной трассы для организации вертикального поворота кабелей под углом 90° вниз. Применяется в системах прокладки силовых и слаботочных сетей в промышленных помещениях, на объектах энергетики и автоматизации. Бренд СОЭМИ обеспечивает соответствие изделия требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вниз сталь 1.2 мм ЛУ90Н.50.50.454.1.2.1 СОЭМИ используется для изменения направления кабельной трассы в вертикальной плоскости - именно вниз. Подходит для перехода с горизонтального участка трассы на вертикальный, например, при выводе кабелей с потолка или этажа на уровень пола. Часто применяется в промышленных зонах: на заводах, в распределительных пунктах, на конвейерах, в шкафах управления. Может использоваться совместно с другими элементами лотковой системы того же производителя.

Технические характеристики

• Форма: угловой, поворот 90° вниз
• Размеры: высота 50 мм, ширина 50 мм, длина 454 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1,2 мм
• Цвет: серый
• Тип соединения: винтовое (болты и гайки для сборки с прямыми лотками)
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенной влажности)
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вниз сталь 1.2 мм ЛУ90Н.50.50.454.1.2.1 СОЭМИ совместим с прямыми лотками той же серии - с аналогичными размерами (50×50 мм) и типом соединения. Для монтажа используются болты и гайки, которые крепятся через предварительно просверленные отверстия на торцах. Монтировать следует на опорные конструкции с шагом не более 1,5 метра. Учитывайте посадочные размеры: внутренняя ширина и высота - 50 мм, поэтому кабели должны соответствовать допустимой заполненности лотка (не более 40–50% площади сечения).

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и долговечность в условиях промышленной эксплуатации. Горячее цинкование защищает сталь от коррозии даже при повышенной влажности и перепадах температур. Климатическое исполнение УТ1,5 позволяет использовать лоток в неотапливаемых помещениях, на открытых площадках и в производственных зонах с агрессивной средой.

Преимущества

• Высокая жесткость благодаря толщине стали 1,2 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - увеличивает срок службы до 15+ лет
• Простая установка: винтовое соединение не требует сварки, легко демонтируется
• Стандартизованные размеры обеспечивают совместимость с продукцией других производителей, если они соответствуют ГОСТ/ТУ

Ограничения применения

• Не предназначена для использования в качестве несущей конструкции - не выдерживает вес оборудования, только кабелей
• Запрещено применять в местах с постоянным воздействием открытого огня или высоких температур (>100C)
• Не рекомендуется для монтажа в условиях сильной химической агрессии (например, кислотные пары, щелочи) - хотя цинк устойчив, длительный контакт снижает защитные свойства
• Подходит только для кабелей с внешним диаметром, не превышающим 80% от внутреннего сечения лотка (50×50 мм)

Примеры использования

• Переход кабелей от потолочного лотка к полу в цехе с оборудованием
• Спуск силовых кабелей от распределительного щита на уровне второго этажа к нижнему уровню
• Обустройство вертикального участка трассы в подвале или техническом помещении с высокой влажностью
• Сборка комплексной кабельной системы в АСУ ТП, где требуется точный поворот на 90° вниз

Практические советы

• При комплектации всей трассы используйте одинаковые элементы от одного производителя - это исключает проблемы с совмещением отверстий и герметичностью
• Перед монтажом проверьте, чтобы все кабели поместились внутри лотка без перегрузки - превышение заполнения вызывает перегрев и затрудняет обслуживание
• Для защиты от попадания воды в открытые участки трассы можно дополнительно установить заглушки или крышки
• При необходимости замены или модификации трассы - этот лоток легко демонтируется без повреждения соседних элементов
• Артикулы ЛУ90Н.50.50.454.1.2.1 СОЭМИ и SKU 121330331 позволяют однозначно идентифицировать изделие при заказе и учете
