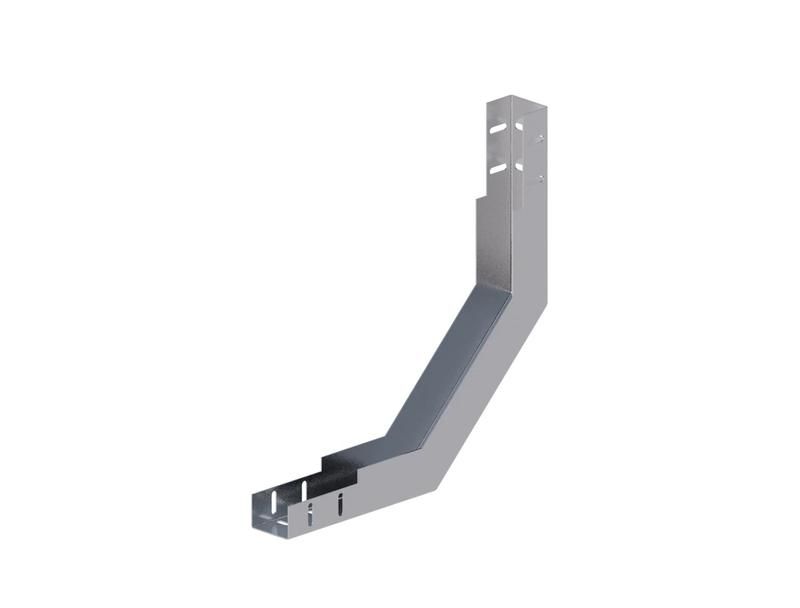

Лоток монтажный угловой 90град. вверх 50х50 1.2мм ЛУ90В.50.50.378.1.2.1 СОЭМИ Н0121320331

Лоток монтажный угловой 90 градусов вверх 50х50 мм 1.2 мм ЛУ90В.50.50.378.1.2.1 СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом вверх. Применяется в системах прокладки силовых и слаботочных сетей в промышленных помещениях, на объектах энергетики и автоматизации. Бренд СОЭМИ обеспечивает соответствие изделия требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх 50х50 мм 1.2 мм ЛУ90В.50.50.378.1.2.1 СОЭМИ используется для создания поворотов кабельной трассы в вертикальной плоскости - например, когда кабели необходимо поднять с уровня пола на уровень оборудования или перейти с горизонтального участка на вертикальный. Подходит для прокладки кабелей в цехах, распределительных пунктах, на конвейерах, в шкафах управления и других местах, где требуется изменить направление трассы под углом 90°.

Технические характеристики

• Форма: угловой, поворот вверх под 90°
• Размеры: высота 50 мм, ширина 50 мм, длина 378 мм
• Толщина стенки: 1,2 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии, увеличивает срок службы
• Цвет: серый
• Тип соединения: винтовой - позволяет фиксировать лоток болтами к другим элементам трассы
• Климатическое исполнение: УТ1,5 - рассчитан на работу в условиях повышенной влажности и температур до +40 C
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх 50х50 мм 1.2 мм ЛУ90В.50.50.378.1.2.1 СОЭМИ совместим с другими элементами кабельной трассы того же размера (50×50 мм) и типа соединения - винтовые крепления позволяют легко стыковать его с прямыми лотками, переходниками и крышками. Для монтажа используются саморезы или болты M6–M8. Каждый борт имеет предварительно просверленные отверстия под крепеж. Установка выполняется на опоры, кронштейны или непосредственно к стене/потолку. Обязательно соблюдайте радиус изгиба - не допускайте перегиба кабелей внутри лотка.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, что гарантирует механическую прочность, устойчивость к воздействию окружающей среды и безопасную эксплуатацию в промышленных условиях. Горячее цинкование обеспечивает электроизоляционные свойства поверхности, снижает риск возникновения коррозионного повреждения. Не применяется в зонах с открытым огнем или взрывоопасными средами - материал не является огнеупорным.

Преимущества

• Высокая жесткость благодаря толщине стали 1,2 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - долговечность в агрессивных средах
• Простота сборки: винтовое соединение не требует сварки, удобно для модификации трассы
• Серый цвет - не выделяется в промышленном интерьере, маскирует загрязнения
• Чёткая геометрия - обеспечивает равномерное распределение кабелей без перегибов

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя есть цинкование, но не указан IP-класс герметичности
• Не рекомендуется использовать в местах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Максимальная рабочая температура - до +40 C; при более высоких температурах возможна деформация покрытия
• Не подходит для прокладки кабелей с внешним диаметром больше 30 мм - внутреннее сечение 50×50 мм ограничивает заполнение

Примеры использования

• Подъём кабелей от пола к пульту управления на станке
• Переход с горизонтального лотка на вертикальную трубу в распределительном щите
• Обход препятствий (колонн, трубопроводов) в цехах с плотной компоновкой оборудования
• Сборка многоуровневых кабельных трасс в логистических комплексах и АЗС

Практические советы

• При проектировании трассы учтите, что длина лотка 378 мм - этого достаточно для одного поворота, но не для нескольких последовательных. Для длинных подъёмов используйте комбинацию с прямыми участками.
• Перед монтажом проверьте, чтобы все кабели помещались в лоток без перегрузки - максимальное заполнение - 40% от объёма.
• Для надёжности соединений затягивайте винты моментом 4–6 Нм - недостаточно или слишком сильно затянутые крепления снижают долговечность.
• Если лоток устанавливается в сыром месте, дополнительно смажьте места стыков антикоррозийной пастой.
• Артикул ЛУ90В.50.50.378.1.2.1 СОЭМИ - единственный номер для заказа аналогичных деталей в будущем. Храните его при обслуживании системы.
