Лоток монтажный угловой 45 вниз ЛУ45Н.100.80.362.1,5.2 - Н0122360542 СОЭМИ

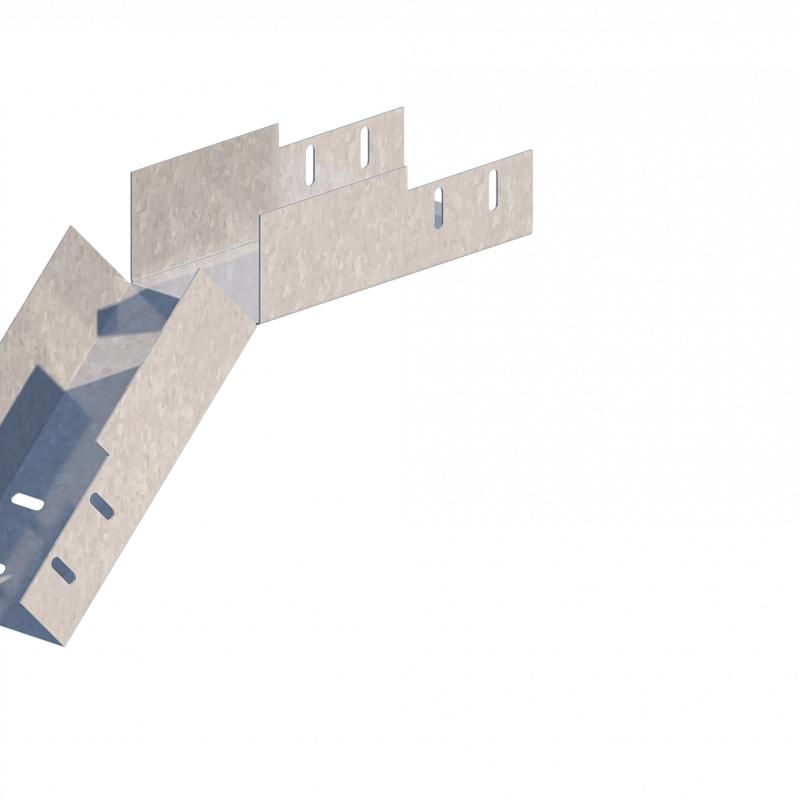

Лоток угловой стальной 100х80 1.5мм, ЛУ45Н.100.80.362.1,5.2, ЛМс-45Н, цУТ2.5, СОЭМИ - элемент кабельной системы для изменения направления трассы под углом 45°. Применяется в промышленных объектах, где требуется надежная фиксация силовых и управляющих кабелей с сохранением целостности защиты.

Назначение и область применения

Лоток угловой стальной 100х80 1.5мм, ЛУ45Н.100.80.362.1,5.2, ЛМс-45Н, цУТ2.5, СОЭМИ используется для создания поворотов кабельной трассы под углом 45° в горизонтальной или вертикальной плоскости. Подходит для прокладки кабелей на производствах, в распределительных устройствах, на конвейерах, в электроустановках зданий и сооружений. Обеспечивает плавный переход между прямыми участками лотковой системы без перегиба проводов.

Технические характеристики

• Тип изделия: угловой лоток
• Угол поворота: 45°
• Размеры: ширина 100 мм, высота 80 мм
• Толщина стенки: 1,5 мм
• Длина: 362 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Цвет: серый
• Тип соединения: винтовое - позволяет собирать систему с помощью болтов и гаек
• Климатическое исполнение: УТ2,5 - предназначено для работы в условиях повышенной влажности и температур до +40C
• Производственный стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток угловой стальной 100х80 1.5мм, ЛУ45Н.100.80.362.1,5.2, ЛМс-45Н, цУТ2.5, СОЭМИ совместим с другими элементами лотковых систем того же типа и размера - прямоугольными лотками шириной 100 мм и высотой 80 мм. Для сборки используются винты М6–M8, соответствующие стандартным отверстиям на боковых стенках. Крепление выполняют через предварительно просверленные отверстия в опорных профилях или кронштейнах. Габариты позволяют использовать этот элемент в комплекте с лотками других производителей, если они соответствуют аналогичному формату 100×80 мм.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ 3449-010-05774835-2005, что гарантирует соответствие механической прочности и долговечности. Оцинкование по методу Сендзимира обеспечивает защиту от коррозии даже в агрессивных средах. Элемент не содержит острых заусенцев после изготовления, исключает риск повреждения изоляции кабеля при прокладке. Сертификация подтверждает безопасную работу в помещениях с нормируемой степенью защиты IP54 и выше.

Преимущества

• Высокая жесткость благодаря толщине стенки 1,5 мм - выдерживает нагрузки от большого количества кабелей
• Оцинкованное покрытие по методу Сендзимира - более долговечно, чем обычное холодное цинкование
• Форма с углом 45° снижает усилие при прокладке кабелей, минимизируя изгиб и трение
• Винтовое соединение - удобно для демонтажа и модификации трассы без сварки
• Готовые отверстия под крепеж - экономят время установки

Ограничения применения

• Не рекомендуется применять в местах постоянного контакта с открытой огневой зоной или высоких температур (>+60C)
• Подходит только для внутренней прокладки; не рассчитан на длительное воздействие прямых осадков без дополнительной защиты
• Запрещается использование в качестве несущего элемента для оборудования массой свыше 50 кг - только для кабельных трасс
• Не допускается замена винтовых соединений на заклепочные - нарушается герметичность и ремонтопригодность

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с автоматизированными линиями
• Обход препятствий (колонны, трубопроводы) в распределительном щите
• Сборка многоуровневой кабельной системы в подстанциях и энергообъектах
• Прокладка сигналов управления в технологических корпусах с ограниченным пространством

Практические советы

• При монтаже проверьте точность совпадения отверстий с соседними лотками - используйте временные фиксаторы перед затяжкой болтов
• Для длинных трасс с несколькими поворотами рекомендуется чередовать углы 45° и 90° - это снижает напряжение в кабеле
• Убедитесь, что радиус изгиба внутри лотка достаточен для вашего типа кабеля - минимальный радиус составляет ~120 мм
• При использовании в сыром помещении дополнительно смажьте места соединения противокоррозийной paste (например, Zink-Spray)
• Артикул ЛУ45Н.100.80.362.1,5.2 и модель ЛМс-45Н указывают на одинаковый продукт - различаются лишь способ записи в каталогах производителя СОЭМИ
