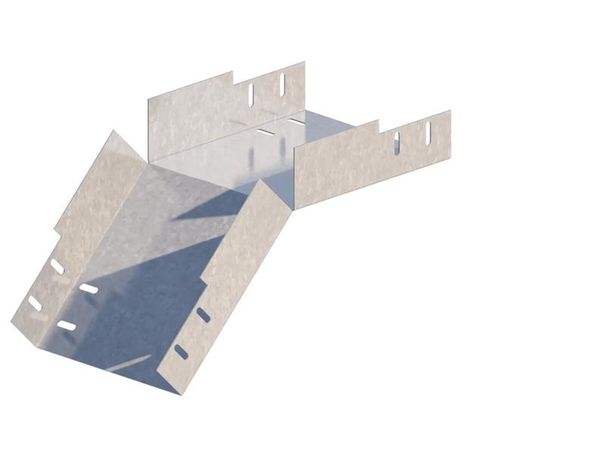

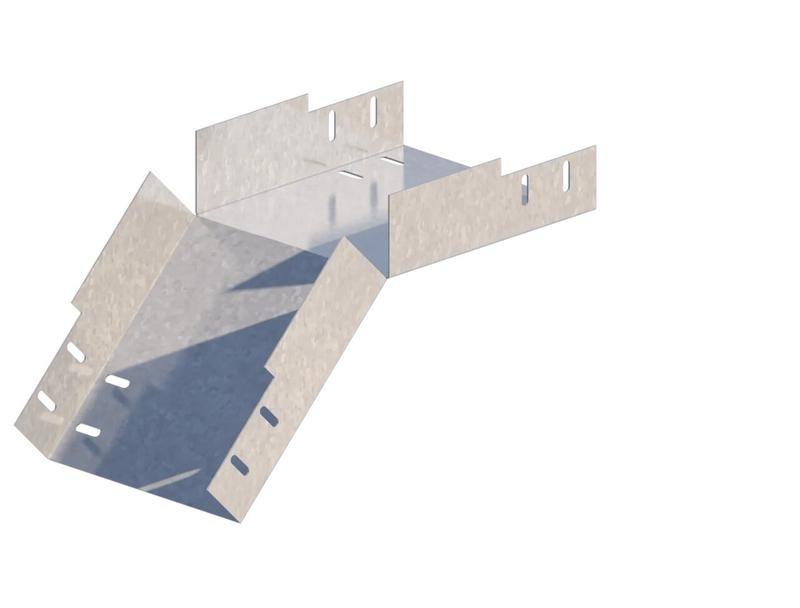

Лоток монтажный угловой 45 вниз ЛУ45Н.200.100.347.0,7.2 - Н0122360614 СОЭМИ

Лоток угловой ЛУ45Н.200.100.347.0,7.2 от СОЭМИ предназначен для изменения направления кабельной трассы под углом 45°, обеспечивая надёжную прокладку проводов и кабелей в сложных условиях монтажа. Этот элемент используется в системах кабельного лоточного оборудования, где требуется плавный переход между участками трассы.

Назначение и область применения

Лоток углой ЛУ45Н.200.100.347.0,7.2 применяется для организации поворотов кабельных трасс под углом 45° как в горизонтальной, так и в вертикальной плоскости. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, на заводах, в распределительных пунктах, на транспорте и в энергообъектах. Элемент позволяет сохранить целостность трассы без резких изгибов, снижая риск повреждения изоляции кабелей.

Технические характеристики

• Форма: угловой, поворот 45°
• Размеры: ширина 200 мм, высота 100 мм, длина 347 мм
• Материал: сталь
• Толщина стенки: 0,7 мм
• Покрытие: оцинкованное по технологии Сендзимира
• Цвет: серый
• Тип соединения: винтовое (болты и гайки)
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, повышенной влажности)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток угловой ЛУ45Н совместим с другими элементами лотковых систем СОЭМИ того же типоразмера (200×100 мм). Для сборки используются болты и гайки, предусмотренные конструкцией. Монтаж выполняется на опорные конструкции с помощью кронштейнов или прямых креплений. Важно соблюдать равномерность нагрузки и не перегружать лоток сверх допустимой массы кабелей. Все соединения должны быть затянуты с усилием, соответствующим нормам - недостаточно плотное соединение снижает жесткость системы, слишком сильное - деформирует металл.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Оцинкованное покрытие защищает от коррозии в средах с повышенной влажностью и агрессивными парами. Климатическое исполнение УТ2,5 гарантирует работу при температуре от −40C до +40C и относительной влажности до 95%. Применение в помещениях с взрывоопасной средой требует дополнительной защиты - данный лоток не имеет взрывозащиты.

Преимущества

• Оцинкование по Сендзимиру обеспечивает долговечность и устойчивость к механическим повреждениям при монтаже
• Точная геометрия и единый шаг крепления позволяют легко комбинировать с прямыми и другими угловыми лотками
• Небольшая длина (347 мм) удобна для компактных решений и ограниченных пространств
• Стальная конструкция выдерживает значительные нагрузки от кабелей и внешних воздействий

Ограничения применения

• Не предназначена для использования в зонах с постоянным контактом с открытым огнем или высокотемпературными поверхностями
• Не рекомендуется применять в качестве основного несущего элемента при прокладке тяжелых силовых кабелей без дополнительной подвески
• Не подходит для установки в морской или химически агрессивной среде без дополнительной антикоррозийной защиты
• Запрещено использовать в качестве замены труб или каналов для прокладки газовых/жидкостных коммуникаций

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с оборудованием
• Обход препятствий (колонны, воздуховоды) в распределительном щите
• Сборка многоуровневой кабельной системы на элеваторе или конвейере
• Подключение кабелей от технологического оборудования к пульту управления через угловой проход

Практические советы

• При монтаже проверьте соответствие внутреннего профиля лотка другим элементам - все детали должны совпадать по ширине и высоте (200×100 мм)
• Для предотвращения скольжения кабелей внутри лотка используйте фиксирующие планки или кабельные стяжки
• При использовании в сыром помещении дополнительно смажьте места соединения противокоррозийной смазкой
• Не забудьте учесть радиус изгиба кабеля - он должен быть не менее минимально допустимого значения, указанного в стандартах на кабель
• Артикул ЛУ45Н.200.100.347.0,7.2 и бренда СОЭМИ следует указывать при заказе запчастей - другие производители могут иметь отличные параметры крепления
