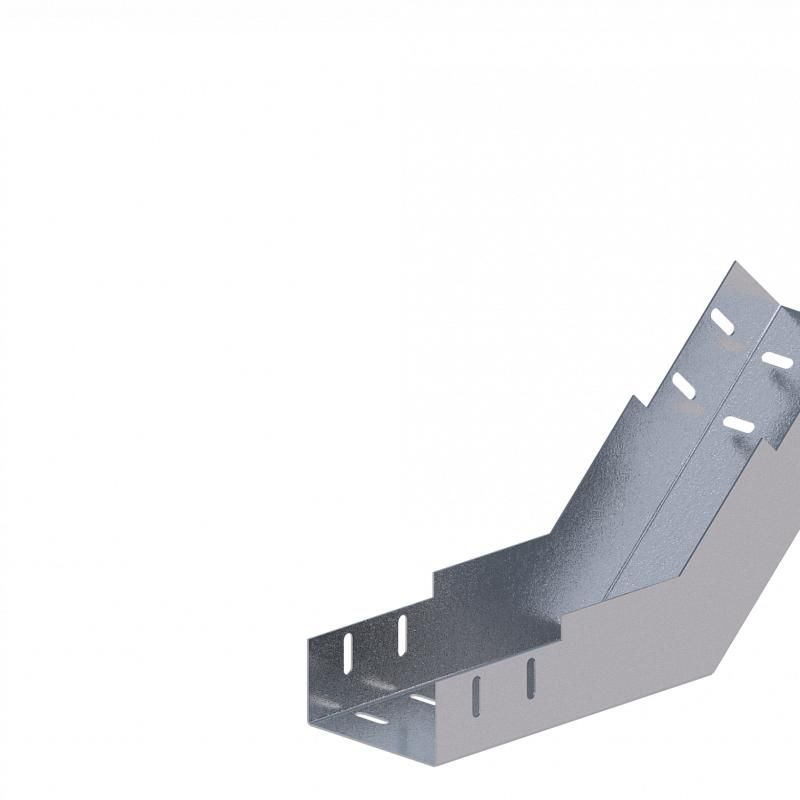

Лоток монтажный угловой 45град. вверх 100х65 сталь 1мм ЛУ45В.100.65.376.1.1 СОЭМИ Н0121350422

Лоток монтажный угловой 45 градусов вверх 100х65 сталь 1 мм СОЭМИ - элемент кабельной трассы для организации поворотов на 45° в вертикальной плоскости. Изготовлен из оцинкованной стали, подходит для прокладки силовых и слаботочных кабелей в промышленных условиях. Артикул н0121350422 соответствует сертифицированному производству СОЭМИ.

Назначение и область применения

Лоток монтажный угловой 45 градусов вверх 100х65 сталь 1 мм СОЭМИ используется для изменения направления кабельной трассы вверх под углом 45°. Применяется там, где требуется плавный переход между горизонтальным и вертикальным участками трассы - например, при выводе кабелей с уровня пола на уровень оборудования, через перекрытия или при соединении уровней в шахтах. Подходит для систем с жесткими требованиями к компактности и надежности фиксации.

Технические характеристики

• Угол поворота: 45° вверх
• Размеры: 100×65 мм (ширина × высота)
• Толщина стенки: 1 мм
• Длина: 376 мм
• Материал: сталь с горячим цинкованием
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенная влажность)
• Производственный стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вверх 100х65 сталь 1 мм СОЭМИ совместим с другими элементами лотковой системы того же размера (100×65 мм) от производителя СОЭМИ. Для сборки используются болтовые соединения или заклепки. Монтировать рекомендуется с использованием кронштейнов или опорных конструкций, обеспечивающих равномерную нагрузку. Не допускается механическая деформация при установке - изгиб должен сохранить заданную форму без заломов.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает антикоррозийную защиту в средах с повышенной влажностью и температурными колебаниями. Климатическое исполнение УТ1,5 позволяет использовать лоток в помещениях с температурой от −40C до +40C и относительной влажностью до 95%. Нет требований к электроизоляции - не является изолирующим элементом.

Преимущества

• Горячее цинкование увеличивает срок службы в агрессивных средах по сравнению с грунтовкой или эмалью
• Стандартная длина 376 мм обеспечивает удобство при сборке без подрезки
• Форма 45° снижает риск перегиба кабелей при прокладке, особенно при больших радиусах изгиба
• Совместимость с продукцией СОЭМИ упрощает замену и расширение трассы

Ограничения применения

• Не предназначена для использования вне помещений без защиты от прямых осадков - хотя цинк защищает от коррозии, длительное воздействие воды может снизить долговечность
• Не выдерживает значительные точечные нагрузки - нельзя использовать как несущую платформу для тяжелого оборудования
• Не подходит для поворотов под углами отличными от 45° - для других углов нужны другие модели (например, 90° или 135°)
• Толщина 1 мм ограничивает применение в местах с высокой механической нагрузкой - для таких условий предпочтительнее лотки 1,5–2 мм

Примеры использования

• Подключение кабелей от нижнего этажа к оборудованию на уровне потолка в цехе
• Переход кабельной трассы через технологический проём в полу
• Обход препятствий (балки, трубопроводы) в распределительных щитовых
• Сборка вертикальных шахт для кабелей в многоэтажных зданиях

Практические советы

• При заказе проверьте соответствие размеров другим элементам трассы - ширина 100 мм и высота 65 мм должны совпадать с основными лотками
• Для длинных трасс используйте несколько угловых лотков вместо одного - это снижает усилие на кабели при протяжке
• При монтаже в сыром помещении дополнительно смажьте места соединений противокоррозийной смазкой
• Артикул н0121350422 - единственный идентификатор этого изделия в каталоге СОЭМИ; при замене сверьтесь именно с этим номером
