Лоток монтажный угловой 45град. вверх 300х100 сталь 1мм ЛУ45В.300.100.400.1.1 СОЭМИ Н0121350625

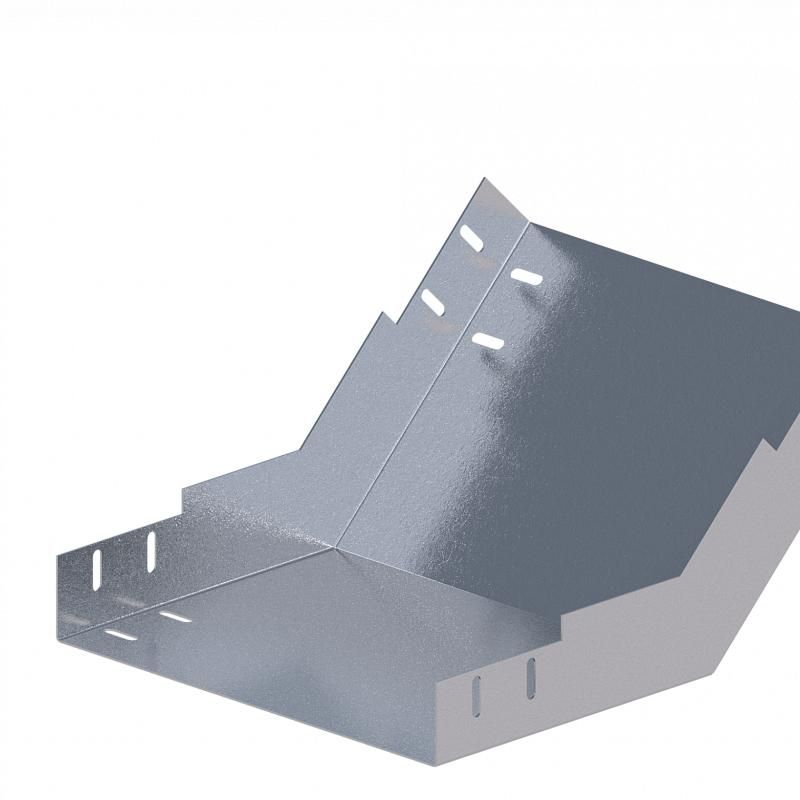

Лоток монтажный угловой 45 градусов вверх 300х100 сталь 1 мм СОЭМИ - элемент кабельной трассы для организации поворотов на 45° в вертикальной плоскости. Изготовлен из оцинкованной стали толщиной 1 мм, соответствует требованиям ТУ 3449-010-05774835-2005. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, цехах и распределительных пунктах.

Назначение и область применения

Лоток монтажный угловой 45 градусов вверх 300х100 сталь 1 мм СОЭМИ используется для изменения направления кабельной трассы вверх под углом 45°. Применяется там, где требуется плавный переход между горизонтальным и вертикальным участками трассы - например, при выводе кабелей с нижнего уровня на этаж выше или при обходе препятствий.

Подходит для систем с кабелями до 100 мм в высоту. Часто применяется в сочетании с прямыми лотками того же типа для формирования цельной трассы. Элемент особенно актуален в условиях ограниченного пространства, где нельзя использовать два прямых лотка с двумя поворотами.

Технические характеристики

• Угол поворота: 45° вверх
• Габариты: длина 400 мм, высота 100 мм, ширина 300 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1 мм
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов вверх 300х100 сталь 1 мм СОЭМИ совместим со всеми лотками серии СОЭМИ с аналогичными габаритами (300×100 мм) и толщиной 1 мм. Крепится к прямым участкам с помощью болтов М6 или самонарезающих винтов через предварительно просверленные отверстия.

Рекомендуется соблюдать шаг крепления не более 800 мм на прямых участках и не менее двух точек крепления на каждом конце углового элемента. Для герметизации стыков можно применять резиновые прокладки, если есть требование защиты от пыли и влаги.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает коррозионную стойкость в помещениях с повышенной влажностью и на открытом воздухе. Климатическое исполнение УТ1,5 позволяет использовать лоток в неотапливаемых зданиях, на открытых площадках и в условиях перепадов температур от −40C до +40C.

Преимущества

• Цинковое покрытие защищает от ржавчины даже при механическом воздействии во время монтажа
• Фиксированная форма 45° исключает необходимость резки и гибки на месте
• Стандартные размеры позволяют легко комбинировать с другими элементами трассы
• Высокая жесткость материала (1 мм) снижает риск деформации при нагрузке

Ограничения применения

• Не предназначена для использования в агрессивных средах (кислоты, щелочи, морская соль)
• Не рекомендуется применять как опору для тяжелых кабельных сборок свыше 100 мм в высоту
• Не является взрывозащитным устройством - не подходит для зон с опасностью взрыва
• Не следует использовать в качестве основания для трубопроводов или оборудования

Примеры использования

• Переход кабелей с пола на потолок в распределительном щите
• Обход балок или вентиляционных каналов в цехах
• Прокладка кабелей от подземного кабельного коллектора к надземному оборудованию
• Создание вертикального ответвления от горизонтального лотка в автоматизированных линиях

Практические советы

• При компоновке трассы учитывайте, что внутренний радиус поворота составляет около 150 мм - убедитесь, что кабели имеют достаточный допуск на изгиб
• Для удобства монтажа используйте лоток вместе с фланцевыми креплениями - они обеспечивают лучшую стабильность
• Проверьте соответствие внешних размеров (300×100 мм) другим элементам системы перед заказом - не все производители используют одинаковые габариты
• При хранении сохраняйте лоток в сухом помещении - хотя он оцинкован, длительный контакт с водой может вызвать белый налет (циновые продукты коррозии), который не влияет на прочность, но портит внешний вид
