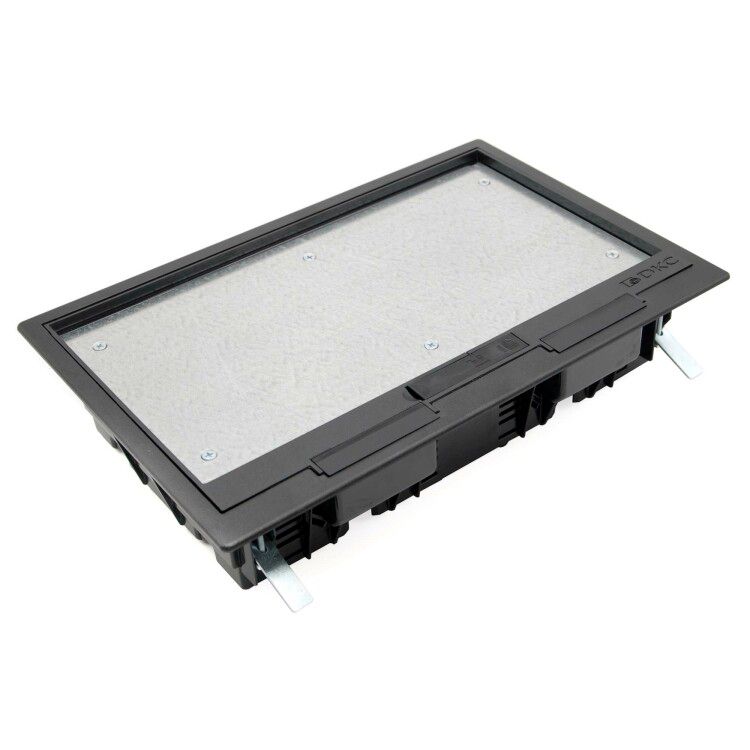

Лючок напольный с изменяемой глубиной, 16 модулей, IP53 DKC (ДКС) 88316

Лючок напольный с изменяемой глубиной, 16 модулей от DKC (ДКС) - это скрытый распределительный элемент для организации точек питания в помещениях с фальшполом. Артикул 88316 позволяет гибко адаптировать глубину монтажа под толщину напольного покрытия, сохраняя доступ к 8 розеткам Schuko и другим устройствам.

Назначение и область применения

Лючок напольный с изменяемой глубиной, 16 модулей предназначен для установки в фальшполы офисов, производственных помещений, конференц-залах и других зонах с открытой планировкой. Он обеспечивает скрытый доступ к электропитанию без нарушения целостности напольного покрытия. Подходит для монтажа в полости между этажами, где требуется компактное размещение оборудования.

Технические характеристики

• Размеры встраивания: 218 × 335 мм
• Габариты корпуса: 231 × 350 мм
• Глубина встраивания: от 72 до 108 мм (регулируемая)
• Глубина выемки в полу: 73 мм
• Количество розеток Schuko: 8
• Тип крышки: квадратная, открывающаяся под углом 110°
• Защита от пыли и брызг: IP53
• Влагостойкость: да
• Цвет: черный
• Максимальная нагрузка на крышку: 450 кг (по ГОСТ 61084-2-2-2007)
• Нагрузка на малую площадь: 2000 Н, на большую площадь: 3000 Н (по ГОСТ 61084-2-2-2022)
• Толщина напольного покрытия, совместимая с крышкой: до 8 мм

Совместимость и монтаж

Лючок напольный с изменяемой глубиной, 16 модулей рассчитан на установку в четыре подрозеточных блока по 4 модуля каждый. Для подключения электрооборудования используются устройства серии Viva и Avanti - они требуют отдельной покупки каркасов и рамок. Монтаж возможен в фальшполы с толщиной плит 20–45 мм. Отверстие для установки - 218×335 мм. Крышка крепится с помощью ручки с запорным механизмом. В комплекте: корпус, 4 основания и дна подрозеточных блоков, 4 винта M4×35, 4 крепежных элемента в одной упаковке.

Безопасность и стандарты

Лючок соответствует требованиям ГОСТ 61084-2-2-2022 и ГОСТ 61084-2-2-2007 по механической прочности. Степень защиты IP53 гарантирует устойчивость к пыли и вертикальным брызгам воды. Крышка усиленна стальным листом, что предотвращает деформацию при нагрузках. Применение в условиях повышенной влажности допустимо благодаря влагостойкой конструкции.

Преимущества

• Регулируемая глубина монтажа (72–108 мм) - удобство при работе с разными типами фальш полов
• Высокая механическая прочность крышки - выдерживает нагрузку до 450 кг
• Запорный механизм ручки - безопасное закрывание, исключающее случайное открытие
• Поддержка стандартизованных модульных решений (Viva, Avanti) - возможность расширения функционала
• Совместимость с тонкими напольными покрытиями (до 8 мм) - минимизация перепадов высот

Ограничения применения

• Не предназначены для установки в настильные полы толще 45 мм - требуется доработка конструкции
• IP53 не обеспечивает герметичность при постоянном контакте с водой - не рекомендован для влажных цехов с мойками
• Каркасы и рамки для ЭУИ не входят в комплект - необходимо докупать отдельно
• Максимальная толщина напольного покрытия - 8 мм; более толстые материалы потребуют подрезки или замены крышки

Примеры использования

• Офисы с мобильными рабочими местами - розетки подключаются через лючок под столами
• Производственные участки с конвейерами - питание для датчиков и контроллеров в полу
• Аудитории и конференц-залы - скрытые точки зарядки для портативной техники
• Жилые дома с системами “умный дом” - интеграция автоматики в пол без видимых проводов

Практические советы

• Перед монтажом проверьте толщину фальшпола - она должна находиться в диапазоне 20–45 мм
• При использовании толстого напольного покрытия (ближе к 8 мм) убедитесь, что крышка плотно закрывается без зазора
• Для долговечности избегайте установки в местах с частым хождением тяжелой техникой - максимальная нагрузка рассчитана на равномерное давление
• При необходимости увеличить глубину монтажа свыше 108 мм используйте удлинители или специальные короба - сам лючок не предусматривает внешнюю надстройку
• Обязательно закрепите все подрозеточные блоки винтами M4×35 - слабый монтаж снижает жесткость всей системы
