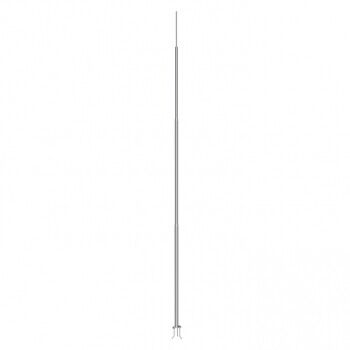

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-15 L=15м (4 места) Al PROxima | mmspa-15 EKF

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-15 L=15м (4 места) от EKF - это вертикальный элемент внешней молниезащиты, предназначенный для безопасного привлечения и отведения молнии от защищаемых объектов. Устройство собрано из четырёх секций, обеспечивает надёжную работу в условиях повышенной опасности, соответствует требованиям к системам молниезащиты класса I и II.

Назначение и область применения

Мачта ММСПА-15 используется как часть внешней молниезащитной системы для предотвращения прямых ударов молнии в здания и сооружения. Она принимает на себя разряд и направляет энергию через токоотводы к заземлителю, снижая риск возгорания, взрыва или повреждения оборудования.

Подходит для защиты объектов первой и второй категории опасности: нефтеперерабатывающих заводов, химических производств, хранилищ взрывоопасных материалов, АЗС, атомных электростанций, крупных складских комплексов и других критически важных объектов.

Технические характеристики

• Высота: 15 м (сборная конструкция из 4 секций)
• Материал: алюминий - легкий, коррозионностойкий, не требует электрохимической защиты
• Диаметр корпуса: 90–140 мм (варируется по длине секции)
• Габариты: 15000×90×140 мм
• Тип: пассивная, не содержит активных компонентов
• Гарантийный срок: 84 месяца (7 лет)
• Поверхность: необработанная - без лакокрасочного покрытия, возможна последующая окраска на месте

Совместимость и монтаж

Мачта ММСПА-15 собирается из готовых секций на объекте. Для установки требуется:

• Закладное бетонируемое основание (входит в комплект)
• Опрокидывающее устройство - для устойчивости и фиксации
• Комплект анкеров и метизов - для крепления к фундаменту
• Трос токоотвода с наконечниками - для соединения с заземляющим контуром

Установка выполняется с использованием грузоподъёмных механизмов. Каждая секция имеет стандартизированные соединения - сборка не требует сварки. Диаметр базовой части (140 мм) позволяет использовать типовые переходники для крепления к фундаменту. Учитывайте посадочные размеры при проектировании основания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и СП 30.13330.2016 (обновленная редакция СНиП 2.01.27-91) для систем молниезащиты. Конструкция рассчитана на механическую нагрузку до 100 Н/м² и ветровые воздействия до 25 м/с. Отсутствие проводящих поверхностей исключает возможность случайного замыкания между элементами системы.

Преимущества

• Легкость алюминиевой конструкции - снижает затраты на транспортировку и монтаж
• Секционная сборка - удобна для доставки и установки на труднодоступных участках
• Отсутствие электроники - отказоустойчивость, не нуждается в обслуживании
• Длительная гарантия - 84 месяца подтверждает долговечность материала
• Работает без питания - идеальна для удалённых и автономных объектов

Ограничения применения

• Не предназначен для установки в зонах с частыми цикличными температурными перепадами ниже -40C - возможна хрупкость алюминия
• Не рекомендован для мест с высокой коррозионной активностью воздуха (например, побережья морей с сильным соляным туманом) - материал не имеет защитного покрытия
• Требует обязательного подключения к заземляющему контуру с сопротивлением ≤10 Ом; без этого система неэффективна
• Не подходит для защиты малых объектов (до 10 м высотой) - избыточная мощность и стоимость

Примеры использования

• Мачта ММСПА-15 установлена рядом с резервуарами на нефтебазе для защиты от прямого удара молнии
• На АЗС - вместо вышки с активным молниеприёмником, чтобы избежать сложностей с питанием и обслуживанием
• На территории химического завода - как часть комплексной системы молниезащиты с несколькими точками входа
• На крыше административного здания в промзоне - когда невозможно смонтировать молниеприёмник на самой кровле

Практические советы

• Перед монтажом проверьте целостность всех секций - трещины или деформации недопустимы
• При необходимости окрасить поверхность после транспортировки используйте краску на основе алкида или эпоксидной основы, совместимую с алюминием
• Обязательно выполните замеры сопротивления заземления после установки - даже минимальное увеличение (>10 Ом) снижает эффективность
• Не используйте медные крепёжные детали напрямую с алюминием - возможна гальванопарная коррозия; применяйте стальные или алюминиевые болты
• При проектировании учтите радиус действия мачты - она защищает территорию в виде конуса с углом 45° от вершины
