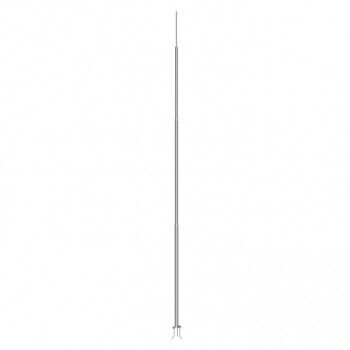

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-8 L=8м (3 места) Al PROxima | mmspa-8 EKF

Мачта молниеприемная секционная пассивная алюминиевая ММСПА-8 L=8м (3 места) от EKF - это вертикальный элемент внешней молниезащиты, предназначенный для безопасного привлечения и отведения молнии от защищаемых объектов. Благодаря алюминиевой конструкции и секционному исполнению, ММСПА-8 легко монтируется на открытых площадках и подходит для объектов повышенной опасности.

Назначение и область применения

Мачта ММСПА-8 используется как часть внешней молниезащитной системы для защиты зданий и сооружений от прямых ударов молнии. Она принимает на себя разряд и передаёт энергию через токоотводы к системе заземления. Подходит для объектов I и II категории по степени опасности: нефтеперерабатывающие предприятия, химические производства, хранилища взрывоопасных материалов, АЗС, атомные электростанции, крупные складские комплексы и другие критически важные объекты.

Технические характеристики

• Высота: 8 м
• Материал: алюминий (необработанная поверхность)
• Диаметр: от 60 до 90 мм (вариация по длине - сечение меняется для устойчивости)
• Габариты: 8000 × 60 × 90 мм
• Исполнение: молниеприёмник-стержень, секционный тип
• Гарантийный срок: 84 месяца (7 лет)
• Покрытие: неокрашенная поверхность - требует дополнительной защиты при эксплуатации

Совместимость и монтаж

Мачта ММСПА-8 собирается из трёх секций, что позволяет доставлять её на объект в компактном виде и собирать на месте. Для установки требуется:

• Закладное бетонируемое основание (входит в комплект)
• Опрокидывающее устройство (для выверки вертикали во время монтажа)
• Комплект анкеров и метизов (фиксация к фундаменту)
• Трос токоотвода с наконечниками (соединяет мачту с контуром заземления)

Установка выполняется на ровную, укреплённую площадку. Диаметр посадочного основания соответствует габаритам нижней секции - 90 мм. Учитывайте, что алюминий мягче стали - при затяжке креплений не перегружайте резьбу. Соединения между секциями должны быть плотными, без люфтов - иначе снижается надёжность проводящего пути.

Безопасность и стандарты

Мачта ММСПА-8 проектируется в соответствии с требованиями ГОСТ Р 50571.5.54 и СП 30.13330.2016 (по молниезащите). Несмотря на отсутствие специального защитного покрытия, материал - алюминий - обладает достаточной коррозионной стойкостью в атмосферных условиях. Однако в агрессивных средах (промышленные зоны, побережья) рекомендуется нанести антикоррозийное покрытие самостоятельно.

Преимущества

• Лёгкий вес алюминия - снижает нагрузку на фундамент и упрощает транспортировку и сборку
• Секционная конструкция - удобна для перевозки и монтажа на труднодоступных участках
• Стандартный комплект поставки - всё необходимое для полноценной установки в одном заказе
• Длительная гарантия - 84 месяца подтверждает долговечность конструкции

Ограничения применения

• Не предназначен для установки в местах с частыми механическими воздействиями - алюминий деформируется при ударах
• Неокрашенная поверхность требует обязательной защиты от коррозии в условиях повышенной влажности, солёного воздуха или химических выбросов
• Не следует использовать как несущую конструкцию для других элементов (антенн, освещения) - не рассчитана на дополнительные нагрузки
• Работает только в связке с правильно спроектированной системой заземления - без неё эффективность равна нулю

Примеры использования

• Отдельно стоящая мачта над заправочной станцией для защиты топливных резервуаров
• Установка рядом с химическим цехом, где есть риск возгорания от статического разряда
• Защита технологической вышки на нефтеперерабатывающем заводе
• Молниезащита административного корпуса на территории АЭС, когда нельзя монтировать молниеприёмники на крышу

Практические советы

• Перед монтажом проверьте целостность всех деталей - особенно штыревые соединения между секциями. Любые вмятины или сколы на алюминии могут стать точками коррозии.
• Если после транспортировки появились царапины - заделайте их краской с аналогичным составом (например, алкидной эмалью по металлу). Не ждите, пока начнётся коррозия.
• При расчёте радиуса защиты помните: для мачты высотой 8 м радиус действия на уровне земли составляет около 8–10 м (по методике “конуса защиты”). Убедитесь, что все критичные точки находятся внутри этой зоны.
• Подключение токоотвода к мачте делайте с помощью медных наконечников и болтового соединения - сварка на алюминии требует спецоборудования и не всегда надёжна.
• Проверяйте контакт между секциями ежегодно - особенно после грозового сезона. Ослабление соединения увеличивает сопротивление и снижает эффективность защиты.
