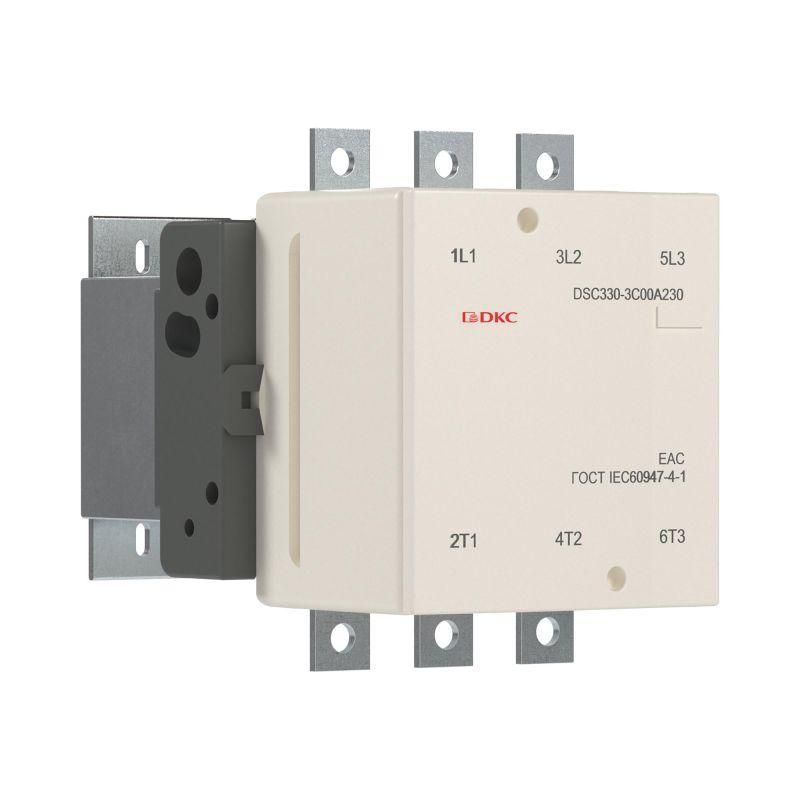

Контактор магнитный YON pro 330А 160кВт AC-3 220В AC DKC (ДКС) DSC330-3C00A230

Магнитный контактор DKC DSC330-3C00A230 предназначен для надёжной коммутации мощных электродвигателей и других высокоиндуктивных нагрузок. Этот контактор DKC рассчитан на работу в условиях частых пусков и торможений, что делает его подходящим решением для промышленного оборудования.

Назначение и область применения

Магнитный контактор DKC DSC330-3C00A230 используется для включения и выключения трёхфазных асинхронных двигателей мощностью до 160 кВт, частотных преобразователей, компрессоров, насосов и другого оборудования с высокой индуктивностью. Подходит для режимов работы по категории AC-3 (частые пуски и остановки) и AC-4 (пуски, торможение противовключением, точечное регулирование). Применяется в системах автоматизации производственных линий, конвейерах, станках с ЧПУ и других установках, где требуется надёжная и долговечная коммутация больших токов.

Технические характеристики

• Номинальный ток: 330 А - способен управлять двигателями большой мощности без перегрева контактов;
• Номинальная мощность двигателя: 160 кВт при напряжении 380–415 В (класс AC3);
• Напряжение питания катушки: 230 В переменного тока - совместим с распространёнными сетями управления в Европе и странах СНГ;
• Количество главных контактов: 3 нормально замкнутых (3NC) и 3 нормально разомкнутых (3NO) - позволяет реализовать сложные схемы управления и сигнализации;
• Исполнение: нереверсивное - управление одним направлением вращения двигателя;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды;
• Способ монтажа: на монтажную плату - требует установки на печатную плату или специальный держатель, не предназначено для крепления на DIN-рейку;
• Род тока: переменный (AC) - работает исключительно в сетях переменного тока.

Совместимость и монтаж

Магнитный контактор DKC DSC330-3C00A230 устанавливается исключительно на монтажную плату. Для правильной сборки необходимо использовать соответствующую платформу с отверстиями под болты фиксации и обеспечить достаточное расстояние между контактами и другими элементами схемы. Убедитесь, что площадка жестко закреплена и не допускает вибраций - это снижает риск механического износа контактов. Катушка управления питается от сети 230 В AC; подключение проводов к катушке выполняется через клеммы, расположенные на передней панели устройства. Не используйте этот контактор в качестве реле для постоянного тока - он несовместим с DC.

Безопасность и стандарты

Контактор DKC DSC330-3C00A230 соответствует требованиям IEC 60947-4-1 для аппаратов низковольтного управления. Серия YON pro прошла сертификацию на соответствие европейским стандартам безопасности и надёжности. Наличие IP20 указывает на ограниченную степень защиты - устройство следует устанавливать внутри электрошкафа или корпуса, предохраняющего от внешних воздействий.

Преимущества

• Высокая коммутационная износостойкость благодаря усиленным контактам - подходит для режимов AC-4 с частыми пусками и торможениями;
• Чёткая и быстрая реакция катушки на сигнал управления - минимизация времени задержки включения/выключения;
• Наличие пары NC-контактов позволяет легко организовать аварийную блокировку или индикацию состояния;
• Произведён в рамках серии YON pro - гарантирует единое качество и взаимозаменяемость с другими моделями этой линейки от 115А до 800А.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы;
• Защита IP20 не допускает использование вне герметичных шкафов - запрещено применение во влажных, пыльных или агрессивных средах без дополнительной защиты;
• Работает только при напряжении 230 В AC - нельзя подключать к 110 В, 400 В или постоянному току;
• Не рекомендован для управления нагрузками с высокими импульсными токами выше 330 А - возможен сваривание контактов;
• Не имеет встроенной тепловой защиты - для защиты двигателя требуется отдельное тепловое реле или частотный преобразователь.

Примеры использования

• Автоматическая линия по производству пластиковых изделий - управление крупными экструдерами;
• Конвейерная система на пищевом заводе - включение/выключение привода с частыми пусками;
• Центробежный насос в системе водоснабжения - работа в режиме AC-3 с периодическими остановками;
• Оборудование для металлообработки - торможение двигателя противовключением при смене операций.

Практические советы

• При выборе контактора DKC DSC330-3C00A230 проверьте, чтобы посадочные отверстия на вашей плате точно совпадали с габаритами устройства - отличаются от стандартных DIN-креплений;
• Подключите к катушке 230 В AC только через защитный автомат или предохранитель - это продлит срок службы катушки;
• Если оборудование работает в условиях повышенной вибрации, дополнительно закрепите контактор с помощью виброизолирующих прокладок;
• Для длительной эксплуатации в режиме AC-4 рекомендуется контролировать температуру окружающей среды - она не должна превышать +40 C;
• Замену контакта можно выполнить без демонтажа всего устройства - в серии YON pro предусмотрены съёмные контактные группы.
