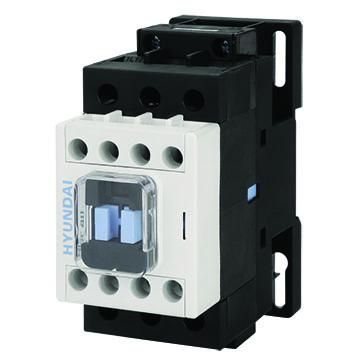

Магнитный контактор HGC40 11NS X024 40A 18.5 кВт при АС3 (380-440В) кат. 24В АC 1НО+1НЗ | 13.01.01.000592 HYUNDAI

Магнитный контактор HGC40 11NS X024 40A 18.5 кВт AC3 (380-440В) категория 24В AC 1НО+1НЗ предназначен для частого включения и отключения трёхфазных электродвигателей в промышленных системах. Управление осуществляется через катушку на 24 В переменного тока, что обеспечивает совместимость со стандартными контроллерами. Бренд Элком и артикул 13.01.01.000592 указывают на серийную продукцию, соответствующую международным нормам.

Назначение и область применения

Магнитный контактор HGC40 11NS X024 40A 18.5 кВт AC3 (380-440В) категория 24В AC 1НО+1НЗ используется для дистанционного управления трёхфазными асинхронными двигателями мощностью до 18,5 кВт. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках. Категория AC-3 означает, что он рассчитан на пуск и остановку двигателей под нагрузкой - типичный режим для промышленной техники.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать токи до этого значения в цепях с напряжением 380–440 В
• Напряжение управления: 24 В переменного тока - требует внешнего источника питания именно такого типа
• Число силовых полюсов: 3 - управляет всеми фазами трёхфазного двигателя
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок, самоблокировки
• Максимальное сечение кабеля: 10 мм2 - позволяет подключить провода до указанного размера без переходников
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, устойчив к повышенной влажности в закрытых помещениях
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку 35 мм
• Нормативы: ГОСТ Р 50030.1, МЭК 60947-1 - соответствие требованиям безопасности и надёжности

Совместимость и монтаж

Магнитный контактор HGC40 11NS X024 40A 18.5 кВт AC3 (380-440В) категория 24В AC 1НО+1НЗ монтируется на DIN-рейку без дополнительных креплений. Для подключения силовой цепи используйте кабели сечением до 10 мм2. Управляющая катушка требует точного соблюдения напряжения 24 В AC - применение постоянного тока или другого напряжения повредит устройство. Вспомогательные контакты (НО и НЗ) можно использовать для подключения кнопочных постов, реле времени или сигналов состояния в PLC-системы.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.1 и МЭК 60947-1 - эти стандарты гарантируют безопасность при перегрузках, коротких замыканиях и длительной работе. IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не защищает от попадания влаги - установка допускается только в сухих, закрытых щитах. Климатическое исполнение УХЛ3 позволяет использовать контактор в неотапливаемых помещениях, где температура не опускается ниже −25 C.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные операции включения/выключения
• Простота монтажа на DIN-рейку - экономит время при сборке распределительных шкафов
• Наличие одного НО и одного НЗ контакта - достаточно для базовой логики управления без дополнительных модулей
• Поддержка стандарта AC-3 - гарантированная долговечность при пуске двигателей под нагрузкой

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или на улице - IP20 недостаточен для таких сред
• Не подходит для реверсивных схем - отсутствуют два контактора в одном корпусе, требуется внешнее решение
• Не рекомендован для управления нагревательными нагрузками или освещением - предназначен исключительно для двигателей по AC-3
• Управление только 24 В AC - нельзя заменить на 24 В DC, 110 В или 220 В без изменения устройства

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление вентилятором охлаждения в цеху по команде от терморегулятора
• Включение конвейера после завершения предварительной операции (блокировка по НЗ контакту)
• Система аварийной остановки станка - контакт НО передаёт сигнал в ПЛК при отключении контактора

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже кратковременная подача 220 В вместо 24 В выведет контактор из строя
• При подключении кабелей к силовым зажимам затягивайте болты моментом, указанным в руководстве - переусердствовать опасно
• Используйте вспомогательные контакты для создания самоблокировки - это позволит удерживать контактор включённым после отпускания кнопки “Пуск”
• Убедитесь, что посадочный диаметр DIN-рейки соответствует стандартному 35 мм - некоторые старые шкафы имеют другие размеры
• Для защиты от скачков напряжения в сети управления рекомендуется установить RC-цепочку или варистор параллельно катушке
