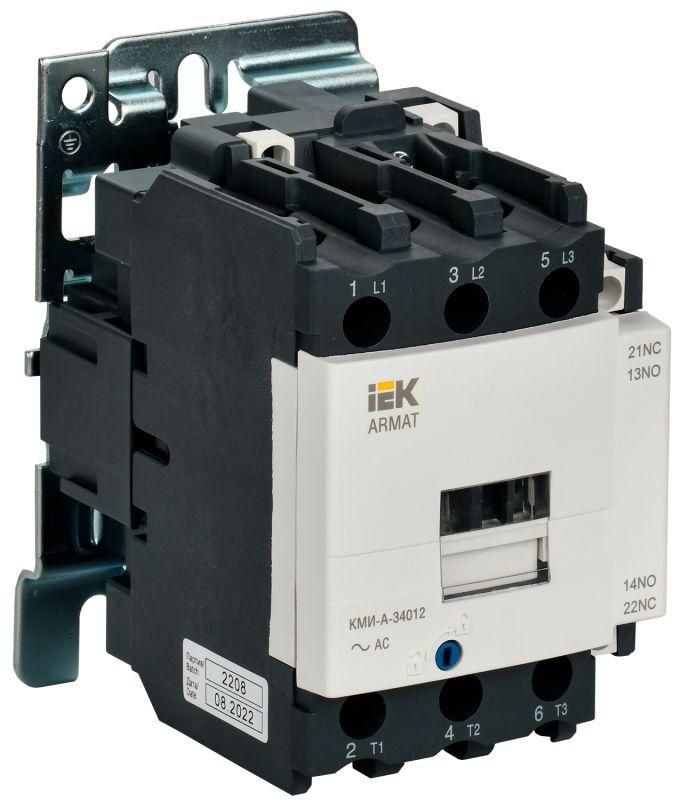

Контактор КМИ-А-34012 LC1D 40А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-024-11

Контактор КМИ-А-34012 LC1D 40А 24В/АС3 1 нормально открытый/1 нормально закрытый - это надёжный электромагнитный аппарат от IEK для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Устройство рассчитано на работу в промышленной автоматике, легко монтируется на DIN-рейку и совместимо с системами управления на 24 В постоянного тока.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А 24В/АС3 1 нормально открытый/1 нормально закрытый предназначен для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Также применяется для управления другими мощными нагрузками: освещением, тепловыми элементами, вентиляторами, насосами, печами, кран-балками и системами АВР. Подходит для частых операций включения-выключения благодаря высокой механической износостойкости.

Технические характеристики

• Номинальный ток: 40 А (переменный ток, класс AC-3)
• Коммутируемая мощность: 18,5 кВт при 400 В
• Напряжение катушки управления: 24 В переменного тока
• Число полюсов: 3
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А 24В/АС3 1 нормально открытый/1 нормально закрытый устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Управление осуществляется через катушку 24 В AC; важно не перепутать питание сильноточных и слаботочных цепей. Монтаж на плату возможен, но требует дополнительных креплений и проверки габаритов.

Безопасность и стандарты

Контактор КМИ-А-34012 LC1D 40А 24В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Обеспечивает безопасную коммутацию в соответствии с классом защиты IP20. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +60C.

Преимущества

• Высокая долговечность - срок службы 15 лет за счёт качественных материалов и герметичной конструкции
• Устойчивость к скачкам напряжения в сети управления 24 В
• Гармонизация с европейскими аналогами (LC1D), что упрощает замену
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без внешних реле
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и демонтаж

Ограничения применения

• Не управлением двигателями выше 18,5 кВт - риск сваривания контактов
• Не работает с постоянным током (катушка 24 В AC); использование 24 В DC повредит устройство
• Не имеет встроенной защиты от перегрузки - требуется дополнительный тепловой реле
• Не предназначена для взрывоопасных зон - отсутствует взрывозащита
• Нельзя применять в условиях повышенной запылённости без корпуса IP54+

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляционным оборудованием в промышленном помещении
• Включение печи в термической камере по сигналу PLC
• Система АВР: основной источник выключается - контакттор КМИ-А-34012 LC1D 40А 24В/АС3 1 нормально открытый/1 нормально закрытый включает резервный генератор
• Старт-стоп кнопочная станция на станке с контроллером 24 В

Практические советы

• Проверьте соответствие напряжения катушки - 24 В AC, а не DC! Использование постоянного тока вызывает перегрев и выход из строя.
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотно = перегрев, слишком сильно = повреждение зажима.
• Для длительной работы с близкими к пределу значениями тока (например, 35–40 А) используйте дополнительное охлаждение или выбирайте более мощный вариант.
• Если нужен реверс - этот контакттор не подойдет. Выбирайте реверсивную пару или специальный модуль.
• При сборке схемы учтите, что один НО и один НЗ - минимум для автономной системы. Для сложных алгоритмов потребуется расширение через дополнительные контакторы или реле.
