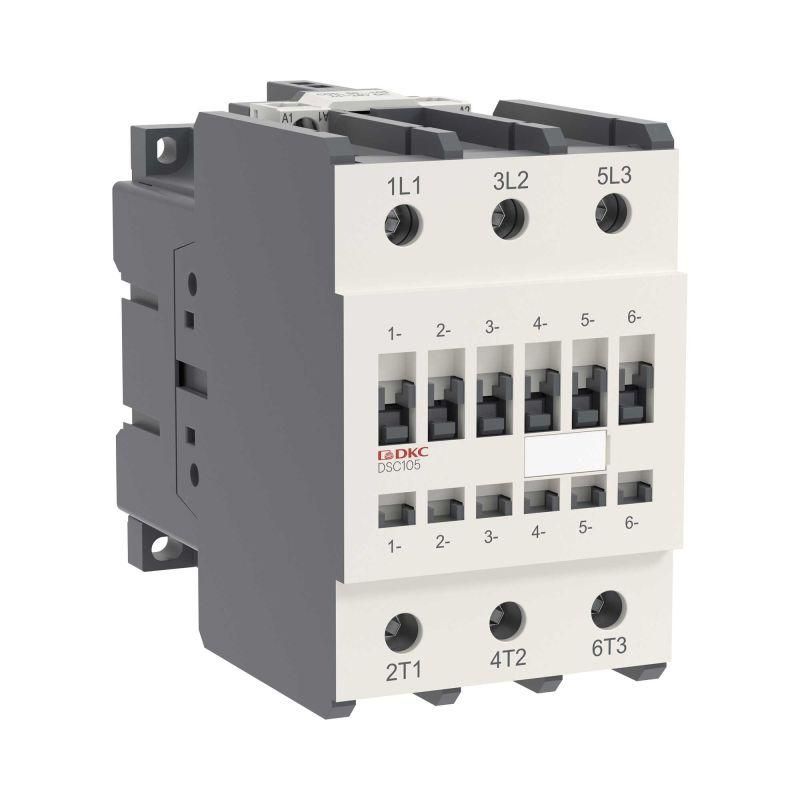

Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.220В AC | DSC105-3C00A230 DKC ДКС

Магнитный контактор YON DSC dsc105-3c00a230 предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 55 кВт. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку 230 В переменного тока - идеально для автоматизации промышленных и бытовых систем.

Назначение и область применения

Магнитный контактор YON DSC dsc105-3c00a230 используется для коммутации высоких токов в цепях с индуктивной нагрузкой. Подходит для управления трёхфазными асинхронными двигателями, частотными преобразователями, насосами, вентиляторами, лифтами и другими оборудованием с большим пусковым током. Применяется в промышленности, ЖКХ, объектах торговли и производства. Также эффективен в схемах АВР - обеспечивает безопасное переключение между источниками питания и исключает параллельное включение.

Технические характеристики

• Номинальный ток: 105 А - способен надёжно работать с нагрузками до этого значения при классе коммутации AC3.
• Управляемая мощность: 55 кВт - соответствует максимальной мощности трёхфазного двигателя, который можно запускать напрямую.
• Напряжение катушки управления: 230 В AC - совместим с сетями 220–240 В; работает стабильно даже при колебаниях +-10%. Катушка имеет собственные выводы для подключения сигнала управления.
• Число главных контактов: 3 замыкающие - обеспечивают полную коммутацию всех фаз трёхфазной сети.
• Род тока: переменный (AC) - предназначено исключительно для работы в сетях переменного тока, не постоянным током.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри щита или корпуса.
• Способ монтажа: на DIN-рейку типа TS35 - легко фиксируется стандартными защёлками, не требует дополнительных креплений.
• Подключение силовых цепей: кабельные зажимы - позволяют затянуть провода сечением до 50 мм2 (по рекомендациям производителя).
• Исполнение: стационарное - рассчитано на длительную работу в закреплённом положении, не предназначено для перемещаемых механизмов.

Совместимость и монтаж

Магнитный контактор YON DSC dsc105-3c00a230 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для правильной установки требуется свободное место вокруг устройства - минимум 10 мм с боков и сверху для теплоотвода. Подключение силовых проводов выполняется через верхние и нижние клеммы - важно плотно затянуть болты, чтобы избежать нагрева. Управляющая катушка подключается отдельно: L/N к контактам A1/A2. Наличие механической блокировки или вспомогательных контактов не предусмотрено - при необходимости используются внешние модули.

Безопасность и стандарты

Произведён согласно требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Соответствует нормам безопасности для оборудования категории 2 и степени перегрузки III. Компоненты выполнены из самозатухающего материала - снижают риск распространения пламени при аварийном перегреве. Однако IP20 не допускает использование вне электрошкафа - работа в условиях сырости, пыли или химических испарений недопустима.

Преимущества

• Высокая долговечность контактов благодаря материалам с повышенной износостойкостью - срок службы до 1 млн операций при rated load.
• Надёжное срабатывание катушки при минимальном напряжении 85% от номинала - устойчив к просадкам в сети.
• Звукоизолированный сердечник - снижен уровень шума при работе по сравнению с аналогами старшего поколения.
• Легкий доступ к клеммам - позволяет выполнять обслуживание без демонтажа всего устройства.
• Совместимость с серией YON DSC 9–105 А - возможность унифицировать компоненты в одном распределительном щите.

Ограничения применения

• Не для постоянного тока - попытки подключения к DC вызывают повреждение катушки и выход из строя.
• IP20 не защищает от воды, пыли и агрессивных сред - нельзя использовать на открытых площадках, в сырых помещениях без кожуха.
• Не содержит встроенных тепловых реле - необходимо дополнительно устанавливать защиту от перегрузки.
• Максимальное сечение кабеля - 50 мм2; большие провода потребуют переходника или другого контактора.
• Не предназначен для частотного регулирования - только ON/OFF управление. Для ШИМ-регулирования нужны специализированные полупроводниковые устройства.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения многоквартирного дома.
• Управление вентиляторами в HVAC-системах торгового центра.
• Переключение основного и резервного питанию в схеме АВР для серверной комнаты.
• Коммутирование крупного станка с асинхронным двигателем 55 кВт на заводе.
• Включение лифта - сочетание с кнопочным постом и термореле.

Практические советы

• Выбирая контактор, проверьте соответствие номинального тока нагрузки - лучше иметь запас 10–15%, особенно при частых пусках.
• Обязательно используйте предохранители или автоматы перед контактором - он не защищен от КЗ самостоятельно.
• При монтаже на DIN-рейку следите, чтобы не было перекоса - это влияет на надёжность сцепления и срок службы.
• Для контроля состояния катушки подключите индикацию (например, LED-индикатор) - позволит своевременно заметить отказ.
• Если система часто включается/выключается (>10 раз/час), рассмотрите вариант с использованием твердотельного реле вместо механического контактора - продлит срок службы всей системы.
