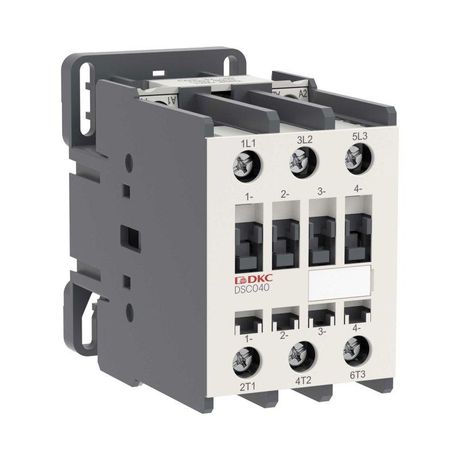

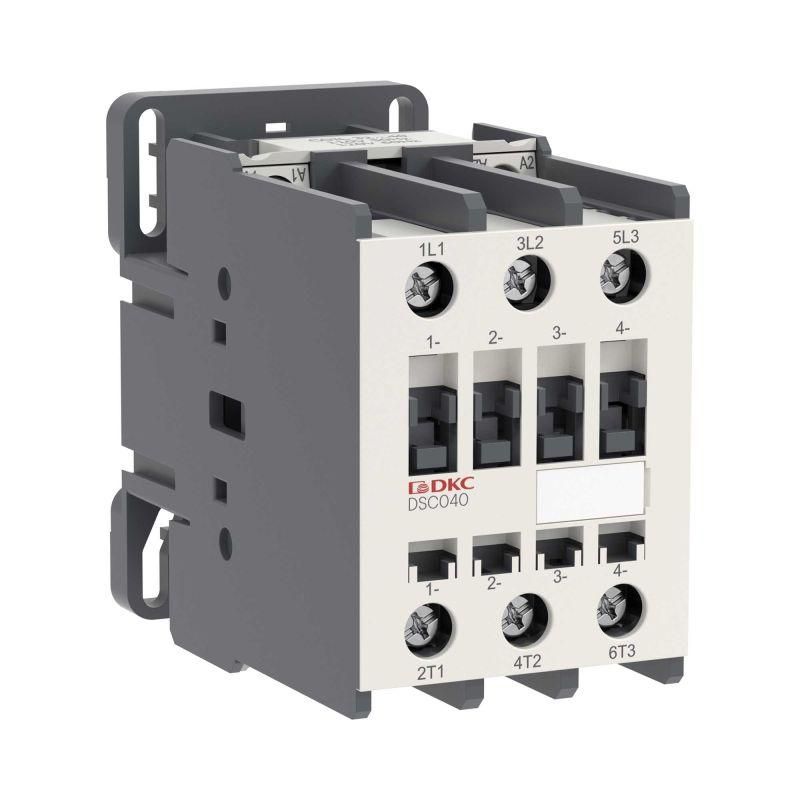

Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.380В AC | DSC040-3C00A380 DKC ДКС

Магнитный контактор DKC DSC040 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Он рассчитан на работу в сетях переменного тока 380 В и устанавливается на DIN-рейку, что делает его удобным решением для промышленной автоматизации и систем энергообеспечения.

Назначение и область применения

Магнитный контактор DKC DSC040 предназначен для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками с высокими пусковыми токами. Подходит для использования в промышленных установках, таких как насосы, компрессоры, конвейеры, вентиляционные системы, лифты и системы автономного резервирования питания (АВР). Также используется для блокировки одновременного включения нескольких источников питания.

Технические характеристики

• Номинальный ток: 40 А (при AC3 - управление двигателями)
• Номинальная мощность двигателя: 18,5 кВт
• Напряжение питания катушки: 380 В переменного тока
• Количество главных контактов: 3 замыкающих (3P)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное - предназначено для постоянной установки в распределительных щитах

Совместимость и монтаж

Контактор DKC DSC040 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допустимый диаметр кабеля зависит от материала (медный или алюминиевый) и сечения; рекомендуется проверить данные в руководстве по эксплуатации. Управление осуществляется через катушку 380 В - необходимо обеспечить правильную фазировку и напряжение. Контактор не требует внешних дополнительных элементов для базового функционирования, но для защиты от перегрузок следует использовать тепловое реле.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для промышленных контакторов. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги - поэтому не применяется во влажных помещениях без дополнительной герметизации корпуса щита. Материалы контактов и изоляции рассчитаны на длительную работу при температуре от -25C до +60C.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественным материалам контактов
• Удобный монтаж на DIN-рейку - позволяет быстро заменить или добавить устройство в шкаф
• Чётко очерченная рабочая точка: 40 А / 18,5 кВт - идеально подходит для типичных промышленных двигателей
• Совместимость с серией YON DSC - можно использовать с аналогичными моделями (например, DSC025, DSC065) в одной системе

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточно для открытых площадок или цехов с брызгами
• Требует внешней защиты от перегрузок - сам по себе не имеет тепловой защиты
• Катушка работает только от 380 В переменного тока - нельзя подключать к сети 220 В или постоянному току
• Не рекомендуется для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме
• Включение вентилятора промышленной вытяжки
• Переключение основного и резервного источника питания в системе АВР
• Автоматическое управление конвейером на пищевом производстве
• Запуск компрессора в системе воздушного давления

Практические советы

• При подборе контактора всегда сверяйте номинальный ток нагрузки с классом AC3 - именно он определяет долговечность при работе с двигателями
• Для увеличения срока службы используйте дополнительные RC-цепочки или варисторы для гашения помех при отключении индуктивной нагрузки
• Проверьте плотность затяжки клемм - слабый контакт вызывает нагрев, а перетянутый - повреждает медные жилы
• Если требуется частое включение, рассмотрите использование контактора с более высокой электрической износостойкостью (например, серия с рейтингом 1 млн операций)
• Помните: DKC DSC040 - это часть серии YON DSC, значит, все устройства этой серии имеют одинаковый форм-фактор и крепление - легко заменяемы друг на друга
