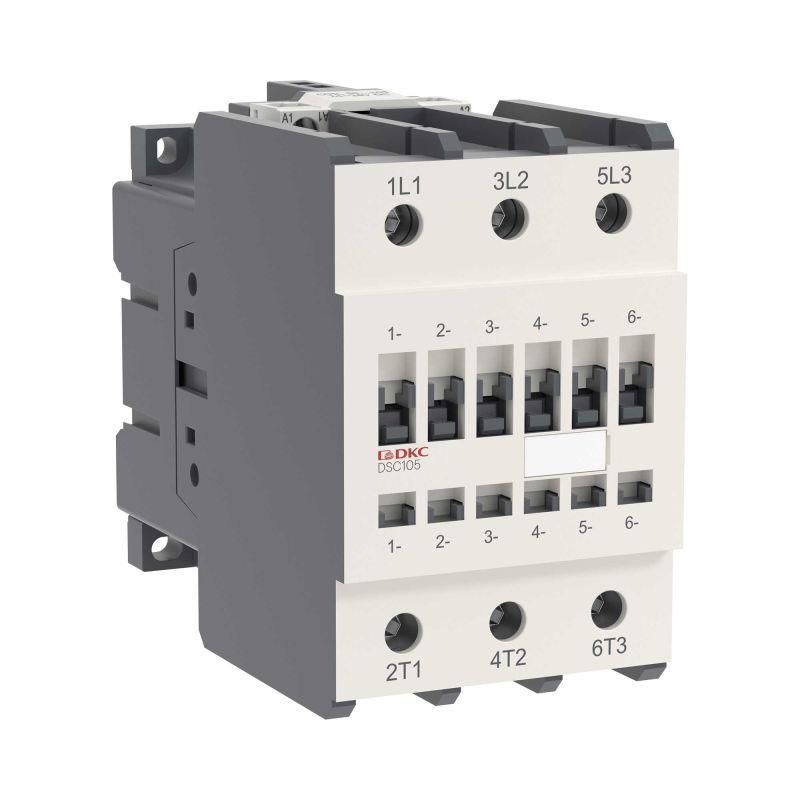

Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.24В DC | DSC105-3C00D024 DKC ДКС

Магнитный контактор DKC DSC105 - это надёжное устройство для дистанционного включения и выключения трёхфазных нагрузок до 55 кВт с управлением через постоянный ток 24 В. Подходит для промышленной автоматизации, систем вентиляции, лифтов и АВР, устанавливается на DIN-рейку.

Назначение и область применения

Магнитный контактор DKC DSC105 предназначен для коммутации трёхфазных асинхронных двигателей, частотных преобразователей и других высоконагруженных индуктивных потребителей. Применяется там, где требуется частое включение/выключение - например, в насосных станциях, вентиляционных установках, эскалаторах и лифтах. Также используется в системах автономного резервирования (АВР) для безопасного переключения между источниками питания и предотвращения параллельного включения.

Технические характеристики

• Номинальный ток: 105 А (AC3 - для управления двигателями)
• Номинальная мощность: 55 кВт при 380–415 В
• Количество главных контактов: 3 (триполюсный)
• Напряжение катушки управления: 24 В постоянного тока
• Тип тока катушки: постоянный (DC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение силовой цепи: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное, не предназначено для мобильного использования

Совместимость и монтаж

Контактор DKC DSC105 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используйте кабели сечением до 35 мм2 - проверьте соответствие по таблице производителя. Катушка управления работает исключительно от постоянного тока 24 В; использование переменного тока повредит устройство. Установите контактную группу так, чтобы обеспечить свободный доступ к клеммам для обслуживания. Монтаж допускается в закрытых щитах с хорошей вентиляцией.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Сертифицирован для работы в условиях промышленной автоматизации. Отсутствуют функции тепловой защиты - внешний термореле необходимо использовать при длительной работе на граничных нагрузках. IP20 не позволяет устанавливать контактор вне электрошкафа - даже капли воды или пыль могут вызвать отказ.

Преимущества

• Высокий рабочий ток (105 А) позволяет управлять мощными двигателями без необходимости в использовании более габаритных моделей
• Катушка 24 В DC обеспечивает стабильное срабатывание в сетях с колебаниями напряжения, особенно в промышленных условиях
• Компактный форм-фактор и DIN-монтаж снижают время сборки шкафов
• Серия DSC105 имеет повышенную механическую износостойкость - рассчитана на десятки тысяч операций включения

Ограничения применения

• Не для коммутации емкостных нагрузок (конденсаторные батареи) - возможна сварка контактов
• Запрещена работа при температуре ниже –25 C и выше +60 C
• Не предназначен для частых импульсных включений (более 120 раз/час) - риск перегрева катушки
• IP20 требует обязательного помещения в герметичный или закрытый распределительный щит
• Отсутствует встроенная защита от перегрузки - обязательно используйте тепловое реле

Примеры использования

• Управление насосом водоснабжения 45 кВт в многоквартирном доме
• Переключение основного и резервного питание в системе АВР
• Включение вентилятора кондиционера 55 кВт в торговом центре
• Автоматическое запуск/остановка компрессора холодильной установки
• Контроль движения конвейера на пищевом производстве

Практические советы

• Выбирая контактор DKC DSC105, убедитесь, что ваш двигатель действительно требует именно 105 А - переоценка увеличивает стоимость, недооценка - опасна
• Проверяйте полярность при подключении катушки 24 В DC - неверное подсоединение не сломает устройство, но не позволит его включить
• Обязательно используйте фланцевый демпфер или RC-цепь при коммутации индуктивных нагрузок - продлит срок службы контактов
• При замене старого контактора - сравните посадочные и тип клемм. Новый DKC DSC105 полностью совместим с аналогами серии LC1-D
• Регулярно осматривайте клеммы на окисление - особенно важны при работе в сырых помещениях внутри шкафа
