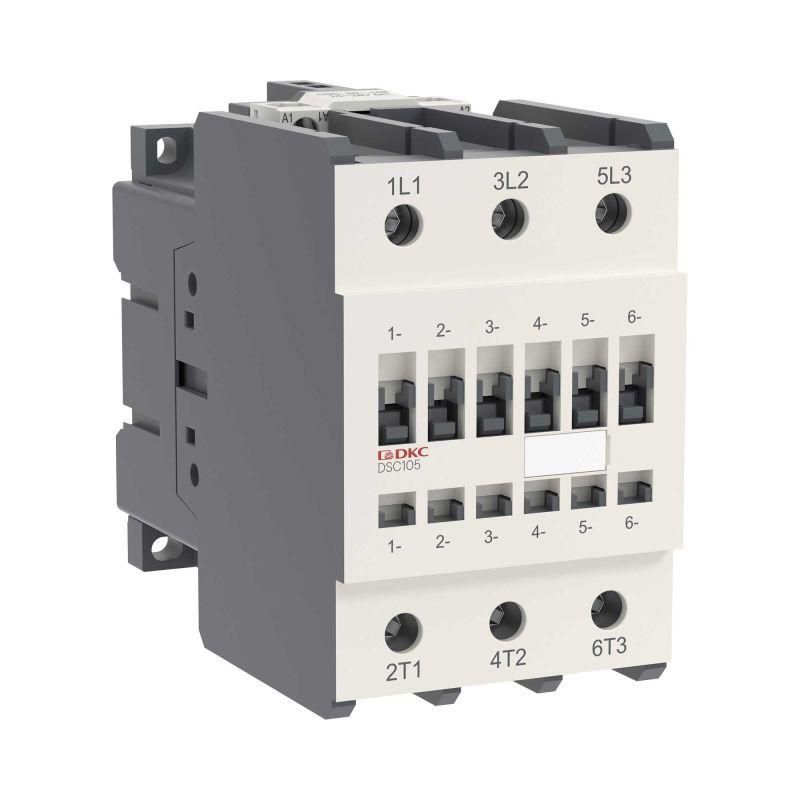

Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.380В AC | DSC105-3C00A380 DKC ДКС

Магнитный контактор DKC DSC105 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 55 кВт. Контактор рассчитан на работу в сетях переменного тока 380 В, устанавливается на DIN-рейку и подходит для промышленных и коммунальных систем с высокими пусковыми токами.

Назначение и область применения

Магнитный контактор DKC DSC105 предназначен для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками. Он обеспечивает безопасную коммутацию при больших пусковых токах, которые возникают при запуске оборудования. Применяется в промышленности, на объектах ЖКХ и в строительстве: для управления насосами, вентиляцией, лифтами, конвейерами, компрессорами. Также используется в системах автоматического ввода резерва (АВР) для переключения между источниками питания и предотвращения параллельной работы нескольких питаний.

Технические характеристики

• Номинальный ток: 105 А (при AC3 - управление двигателями)
• Номинальная мощность двигателя: 55 кВт
• Напряжение питания катушки: 380 В переменного тока
• Число главных контактов: 3 (трёхполюсный)
• Род тока: переменный (AC)
• Исполнение: стационарное
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ подключения: кабельные зажимы (клеммы)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор DKC DSC105 совместим со всеми стандартными DIN-рейками шириной 35 мм. Подключение силовых проводов осуществляется через клеммы - допускается использование медных кабелей сечением до 50 мм2 (по рекомендациям производителя). Управление происходит через катушку 380 В - необходимо подключить фазу и ноль (или две фазы) к контактам A1–A2. Для защиты от перегрузок требуется внешнее тепловое реле. Монтаж выполняется без инструментов - контактор просто защёлкивается на рейку. После установки проверьте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Серия YON DSC прошла сертификацию в рамках ЕАЭС. Наличие IP20 исключает случайный доступ к токоведущим частям, но не защищает от влаги - не используйте в сырых помещениях без корпуса. Отказ контакта возможен при превышении номинального тока более чем на 10 % длительно - соблюдайте условия эксплуатации.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Надёжная работа при колебаниях напряжения +-10 % от 380 В
• Закрытая конструкция снижает риск окисления контактов
• Совместим с популярными модулями защиты и вспомогательными контактами серии YON
• Легко заменяется аналогичным устройством другой марки при сохранении габаритов и расположения клемм

Ограничения применения

• Не предназначена для постоянного тока - использовать только с переменным током 380 В
• IP20 не позволяет устанавливать на улице, в сырых цехах или без кожуха
• Не подходит для управления нагрузками выше 55 кВт - при превышении возможен сваривание контактов
• Требуется внешняя защита от перегрузки - сам по себе не является тепловым реле
• Не работает при напряжении ниже 320 В на катушке - возможны «провалы» включения

Примеры использования

• Управление насосом водоснабжения 55 кВт в многоэтажном доме
• Коммутация вентиляторов в системе кондиционирования воздуха
• Переключение основного и резервного питания в системе АВР
• Управление конвейером на пищевом производстве
• Подключение частотного преобразователя к асинхронному двигателю

Практические советы

• Выбирая контактор DKC DSC105, убедитесь, что ваш двигатель действительно потребляет до 55 кВт - лучше иметь запас по току (например, 105 А - это максимум, а не норма)
• При использовании в условиях частых пусков (более 10 раз в час) увеличьте срок обслуживания - проверяйте контакты каждые 6 месяцев
• Не забудьте подключить вспомогательные контакты (если нужны) - они позволяют реализовать блокировку, сигнализацию или интерлок
• При замене старого контактора - сравните габариты и положение клемм. DKC DSC105 имеет стандартные размеры, но отличается от некоторых аналогов по форме корпуса
• Для долгой службы используйте качественные кабели и правильно затягивайте клеммы - недостаточное усилие вызывает перегрев
