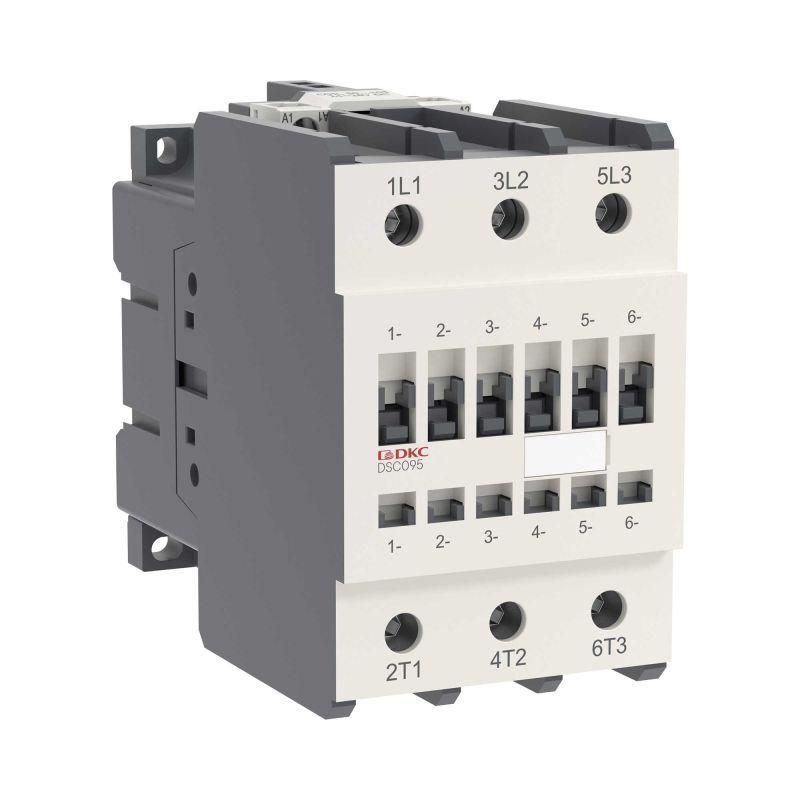

Магнитный контактор YON DSC095 95A 45кВт AC3 3P кат.380В AC | DSC095-3C00A380 DKC ДКС

Магнитный контактор DKC DSC095 предназначен для надёжной коммутации высокомощных электродвигателей и других индуктивных нагрузок в промышленных системах. Этот контактор сочетает прочную конструкцию, сертифицированную надёжность и совместимость с сетями 380 В переменного тока, что делает его популярным решением для монтажников и инженеров, работающих с автоматизированными линиями.

Назначение и область применения

Магнитный контактор DKC DSC095 используется для включения и выключения трёхфазных асинхронных двигателей, частотных преобразователей и другого оборудования с высокой индуктивностью. Он рассчитан на работу в тяжёлых режимах: пуск, реверс, торможение противовключением - то есть там, где возникают большие импульсы тока. Подходит для установки на станках, конвейерах, насосных станциях, компрессорах и других промышленных объектах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 95 А
• Коммутируемая мощность при 400 В (класс AC-3): 45 кВт
• Напряжение управления: 380 В AC
• Число главных контактов: 3 (трёхполюсный)
• Тип подключения: кабельные зажимы (клеммы)
• Серия: Контакторы 9А – 105А

Управление осуществляется через катушку на 380 В - это значит, что контактор можно запитывать напрямую от сети без дополнительных трансформаторов. Номинальный ток 95 А позволяет управлять двигателями до 45 кВт в нормальном режиме (AC-3) и выше - в более жестких условиях (AC-4).

Совместимость и монтаж

Подключение проводов выполняется через кабельные зажимы - они обеспечивают плотный контакт без необходимости в специальных наконечниках. Для монтажа требуется DIN-рейка шириной 35 мм, типичная для промышленных щитов. Максимальный сечение кабеля - до 35 мм2 (по рекомендациям производителя). Установка должна обеспечивать свободный доступ к клеммам для обслуживания. Контактор совместим со всеми стандартными тепловыми реле и кнопочными постами, используемыми в системах управления двигателями.

Безопасность и стандарты

Контактор DKC DSC095 соответствует международным требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Конструкция защищена от случайного прикосновения к токоведущим частям. Применяются материалы, устойчивые к перегреву и механическому износу. Сертификаты подтверждают безопасность эксплуатации в промышленной среде.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при AC-3 и до 1 млн при AC-4
• Стабильная работа при колебаниях напряжения +-10% от 380 В
• Интегрированная система гашения дуги снижает риск повреждения контактов
• Закрытый корпус предотвращает попадание пыли и влаги внутрь механизма
• Производится в рамках одной серии (9–105 А), что упрощает замену и стандартизацию в проектах

Ограничения применения

• Не предназначен для постоянного тока (DC) - использование в DC-цепях вызывает быстрый износ контактов
• Работает только при температуре окружающей среды от -25C до +60C
• Не следует применять в местах с повышенной взрывоопасностью без дополнительной защиты
• При использовании в режиме AC-4 (частые реверсы) срок службы контактов сокращается - требуются регулярные проверки состояния
• Напряжение управления строго 380 В - нельзя использовать с 220 В или 110 В без внешнего трансформатора

Примеры использования

• Автоматический пуск и остановка асинхронного двигателя 45 кВт на конвейере
• Реверсивное управление насосом в системе водоснабжения
• Коммутация частотного преобразователя перед двигателем
• Торможение противовключением в металлорежущих станках
• Управление вентиляторами в HVAC-системах с частыми циклами включения

Практические советы

• Выбирая контактор DKC DSC095, обязательно сверьте номинальный ток нагрузки с реальной потребляемой мощностью - лучше иметь запас 10–15%
• При монтаже в шкафу обеспечьте достаточное расстояние до нагреваемых элементов - перегрев снижает долговечность
• Для режимов AC-4 (частые реверсы) рекомендуется периодическая диагностика контактов каждые 5–10 тыс. циклов
• Не забудьте установить защиту от перегрузки - контактор сам не защищает двигатель от перегрева
• Если в вашей системе уже используются другие контакторы серии DKC - этот экземпляр легко заменит аналогичный по параметрам, так как имеет одинаковые габариты и крепления
