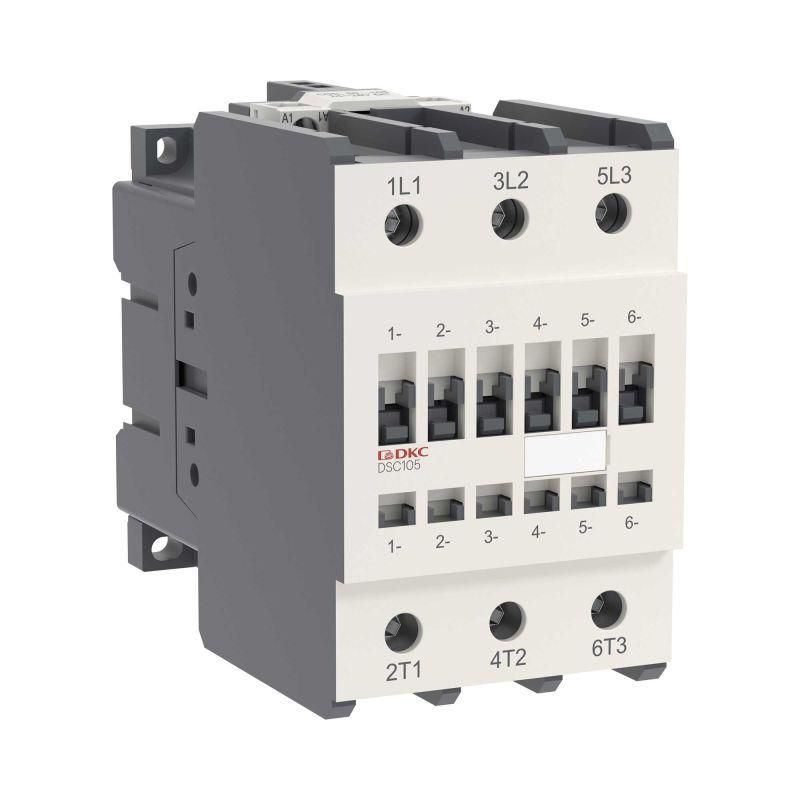

Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.24В AC | DSC105-3C00A024 DKC ДКС

Магнитный контактор DKC DSC105 - это надёжное устройство для дистанционного включения и выключения трёхфазных нагрузок до 55 кВт, управляемое сигналом 24 В переменного тока. Подходит для промышленных систем, ЖКХ и автоматизации, где требуется частая коммутация высоких токов.

Назначение и область применения

Магнитный контактор DKC DSC105 предназначен для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками. Устройство обеспечивает безопасную и долговечную коммутацию при больших пусковых токах. Применяется в промышленности на станках, конвейерах, насосах, вентиляционных установках. Также используется в системах автономного резервирования (АВР) для переключения между источниками питания и предотвращения параллельной работы генераторов или сетей.

Технические характеристики

• Номинальный ток: 105 А (при AC3 - для управления двигателями)
• Номинальная мощность: 55 кВт (соответствует току 105 А при напряжении 380–400 В)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Число главных контактов: 3 (трёхполюсный)
• Род тока: Переменный (AC)
• Исполнение: Стационарное - предназначено для постоянной установки
• Способ монтажа: Крепление на DIN-рейку 35 мм
• Подключение силовой цепи: Кабельные зажимы (винтовые клеммы)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли

Совместимость и монтаж

Магнитный контактор DKC DSC105 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте кабели с площадью сечения до 50 мм2 - проверьте допустимый диапазон в руководстве по монтажу. Катушка управления работает исключительно от 24 В AC; использование постоянного тока или другого напряжения повредит устройство. Монтаж выполняйте в закрытом щите с хорошей вентиляцией - температурный режим не указан, но рекомендовано избегать перегрева выше +40 C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Серия YON DSC прошла сертификацию на соответствие нормам безопасности для промышленного оборудования. Наличие IP20 требует обязательной установки внутри электрошкафа - открытая эксплуатация запрещена.

Преимущества

• Высокий рабочий ток (105 А) позволяет управлять мощными двигателями без необходимости использовать несколько контакторов
• Низковольтное управление (24 В AC) повышает безопасность операторов и упрощает интеграцию с PLC и контроллерами
• Фиксированное крепление на DIN-рейку обеспечивает быстрый монтаж и замену
• Конструкция с механической блокировкой снижает риск самопроизвольного отключения при вибрациях

Ограничения применения

• Не для постоянного тока - катушка рассчитана только на 24 В AC
• Защита IP20 не допускает установку во влажных, пыльных или наружных условиях - обязательно помещение в герметичный шкаф
• Не является тепловым реле - для защиты от перегрузки необходимо дополнительно устанавливать термореле или защиту в частотнике
• Не предназначен для частого включения-выключения более 600 раз в час - превышение снизит срок службы контактов

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме через систему АВР
• Включение вентилятора промышленной печи после прогрева
• Автоматическое переключение между основным и резервным питанием в серверной комнате
• Запуск компрессора в системе воздушного давления с использованием сигнала от PLC

Практические советы

• Выбирая магнитный контактор DKC DSC105, убедитесь, что ваш двигатель имеет пусковой ток ниже 6×Iн - иначе потребуется контактор с повышенной износостойкостью
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя
• Для длительной работы в среде с колебаниями напряжения используйте фильтры помех перед катушкой управления
• При замене старого контактора сверьте тип подключения - DSC105 имеет вертикальное расположение клемм, отличное от некоторых аналогов
• Обязательно сохраняйте документацию - модель DSC105 имеет специфику распределения контактов, которая влияет на схему подключения в цепях АВР
