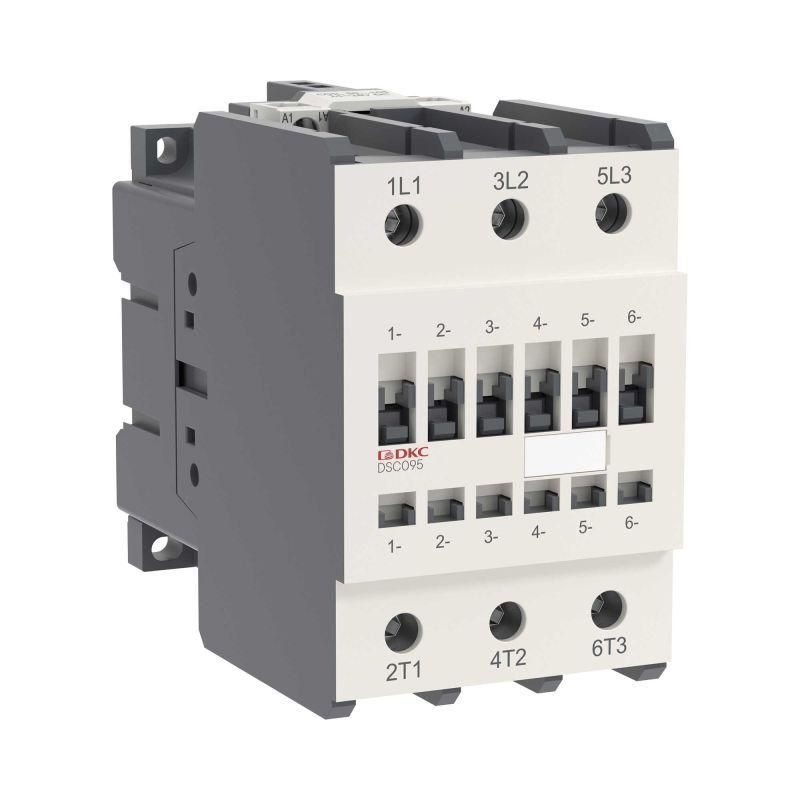

Магнитный контактор YON DSC095 95A 45кВт AC3 3P кат.48В AC | DSC095-3C00A048 DKC ДКС

Магнитный контактор DKC DSC095-3C00A048 предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 45 кВт. Контактор работает на напряжении 48 В переменного тока в цепи управления, устанавливается на DIN-рейку и обеспечивает надёжную коммутацию даже при высоких пусковых токах.

Назначение и область применения

Магнитный контактор DKC DSC095-3C00A048 используется для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками. Применяется в промышленности - на станках, конвейерах, насосах, вентиляционных системах. Также подходит для задач автоматического резервирования питания (АВР), где требуется исключить одновременное включение двух источников. Удобен в объектах жилой застройки: лифтах, системах водоснабжения, теплоснабжения.

Технические характеристики

• Номинальный ток: 95 А (при AC-3)
• Управляемая мощность: 45 кВт (трёхфазный двигатель)
• Напряжение цепи управления: 48 В переменного тока (AC)
• Число главных контактов: 3 (триполюсный)
• Род тока: Переменный (AC)
• Исполнение: Стационарное
• Способ монтажа: На DIN-рейку (35 мм)
• Подключение силовой цепи: Кабельные зажимы (винтовые клеммы)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

Контактор DKC DSC095-3C00A048 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используйте кабели сечением до 25 мм2 - проверьте соответствие по таблице производителя. Цепь управления питается от сети 48 В AC; важно соблюдать полярность при подключении катушки - хотя она не чувствительна к направлению тока, некорректное подсоединение может повредить внешние устройства управления (например, реле времени или ПЛК). Монтировать рекомендуется в закрытом щите, избегая попадания влаги и механических воздействий.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. Серия YON DSC прошла сертификацию на безопасность работы в условиях повышенной вибрации и температурных колебаний. Наличие IP20 позволяет использовать контакт в помещениях с контролируемой средой - не допускается установка вне помещений или во влажных зонах без дополнительной защиты корпуса.

Преимущества

• Высокая долговечность контактов благодаря материалам с антиэрозийным покрытием
• Устойчивость к импульсным перегрузкам при запуске двигателей
• Простота замены: фиксируется одним защёлкивающим механизмом на рейке
• Явное положение контактов: визуальное определение состояния (вкл./выкл.) через окно на корпусе
• Совместимость с другим оборудованием серии YON DSC - можно комплектовать блокировочными модулями и вспомогательными контактами

Ограничения применения

• Не предназначена для постоянной работы при токах выше 95 А - возможен перегрев и сваривание контактов
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать в открытых шкафах, на улице или в сырых цехах без дополнительного кожуха
• Цепь управления требует точного напряжения 48 В AC +-10%; отклонения снижают срок службы катушки
• Не подходит для частотного регулирования скорости - управление осуществляется только в режиме “вкл./выкл.”

Примеры использования

• Автоматическое включение насосной группы в системе водоснабжения многоквартирного дома
• Коммутирующее устройство в распределительном щите лифта
• Основной элемент системы АВР для переключения между основным и резервным источником питания
• Управление вентиляцией в промышленном цеху с помощью сигнала от терморегулятора

Практические советы

• Выбирая контактор DKC DSC095-3C00A048, убедитесь, что ваш двигатель имеет пусковой ток не более 6–7× от рабочего - иначе потребуется дополнительный предохранитель или мягкое пусковое устройство
• Проверяйте затяжку клемм после первых 10–20 включений - медные провода деформируются при нагреве
• Для длительной эксплуатации в условиях высокой влажности - дополнительно герметизируйте место входа кабеля
• Заменяйте старый контактор аналогичной моделью - другие типы с таким же током могут иметь другой габарит или расположение клемм
• Обязательно используйте вспомогательные контакты (если нужны сигналы в ПЛК) - они легко монтируются поверх основного корпуса
