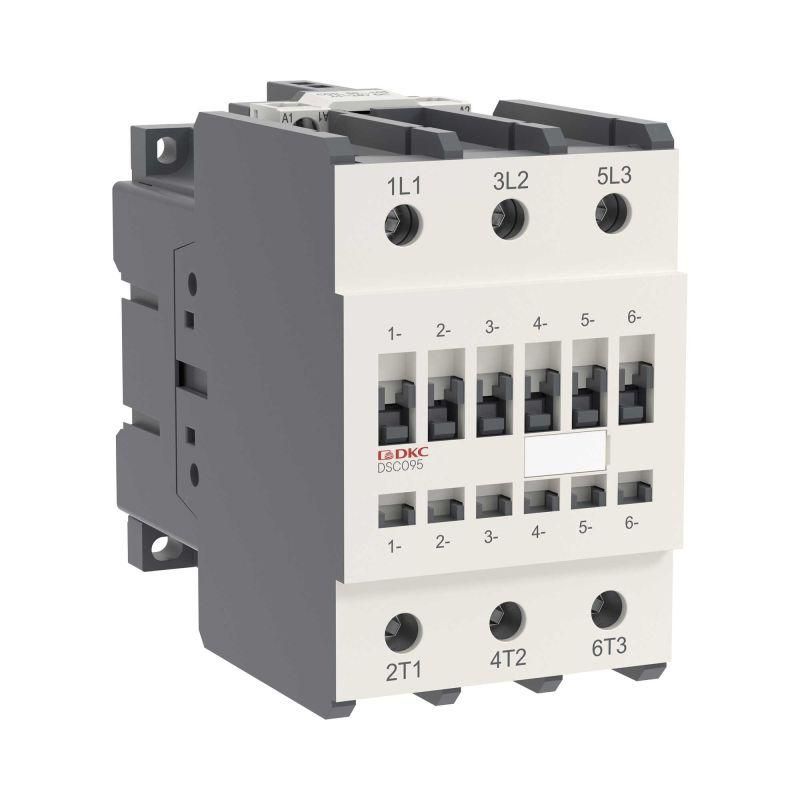

Магнитный контактор YON DSC095 95A 45кВт AC3 3P кат.24В AC | DSC095-3C00A024 DKC ДКС

Магнитный контактор DKC dsc095-3c00a024 предназначен для дистанционного включения и выключения трёхфазных нагрузок до 45 кВт, таких как двигатели, насосы и вентиляторы. Контактор работает на напряжении 24 В переменного тока и устанавливается на DIN-рейку - идеально подходит для автоматических систем в промышленности и объектах недвижимости.

Назначение и область применения

Магнитный контактор DKC dsc095-3c00a024 используется для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками с высокими пусковыми токами. Применяется в промышленных установках, системах вентиляции, лифтах, водоснабжения и автономных системах АВР (автоматического ввода резерва). Подходит там, где требуется надёжная коммутация при частых включений и отключениях.

Технические характеристики

• Номинальный ток: 95 А (при AC3 - управление двигателями)
• Номинальная мощность: 45 кВт (на 380–415 В)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Число главных контактных пар: 3 (трёхполюсный)
• Род тока: Переменный (AC)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Способ монтажа: Установка на шину DIN 35 мм
• Подключение силовых проводов: Кабельные зажимы (винтовые клеммы)
• Исполнение: Стационарное (не портативное)

Совместимость и монтаж

Контактор DKC dsc095-3c00a024 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовой цепи используются клеммы, рассчитанные на медные провода сечением до 25 мм2. Управляющая катушка требует точной подачи 24 В AC - не допускается использование постоянного тока. Монтаж выполняется без инструментов: контактор просто защёлкивается на рейку. После фиксации затягиваются винты клемм - проверьте плотность соединения перед запуском системы.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60947-4-1. Наличие IP20 исключает доступ к токоведущим элементам при нормальном использовании, но не обеспечивает защиту от внешней среды - не используйте в сырых, пыльных или открытых помещениях без корпуса. Автоматическое отключение происходит при превышении предела тока, однако для полноценной защиты рекомендуется использовать дополнительно тепловое реле или автоматический выключатель.

Преимущества

• Высокий ресурс коммутации благодаря качественным материалам контактов
• Устойчивость к импульсным помехам - подходит для сложных электросистем
• Замена без демонтажа всей группы: можно менять один контактер, не трогая соседние устройства
• Групповая серия YON DSC позволяет легко расширить систему аналогичными моделями (например, 55 А, 105 А)

Ограничения применения

• Не предназначены для работы в условиях повышенной влажности, пыли или химически активной среды из-за степени защиты IP20
• Не подходят для постоянного тока - катушка 24 В AC не будет работать на DC
• Не имеет встроенной защиты от перегрузки - обязательна установка термореле или автомата
• Максимальная рабочая температура +40C; при более высоких значениях снижается долговечность

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме через PLC
• Включение вентилятора в HVAC-системе промышленного цеха
• Автоматическое переключение между основным и резервным питанием в системе АВР
• Коммутирование частотного преобразователя для регулирования скорости конвейера

Практические советы

• Выбирая контактор DKC dsc095-3c00a024, убедитесь, что ваш источник управления даёт именно 24 В AC - даже +-10 % отклонение может вызвать отказ срабатывания
• При подключении кабелей к клеммам не перетягивайте винты - повредите медную жилу или пластиковую колодку
• Для длительной службы контролируйте нагрев контактора: если он слишком горячий после нескольких часов работы - возможно, завышенная нагрузка или плохой контакт
• Если система часто включается (>10 раз/час), учитывайте срок службы механических компонентов - при максимальной частоте рекомендован контроль каждые 6 месяцев
• Серия YON DSC совместима с другими изделиями DKC - можете смело сочетать этот контактор с реле времени, кнопками или интерфейсами того же бренда
