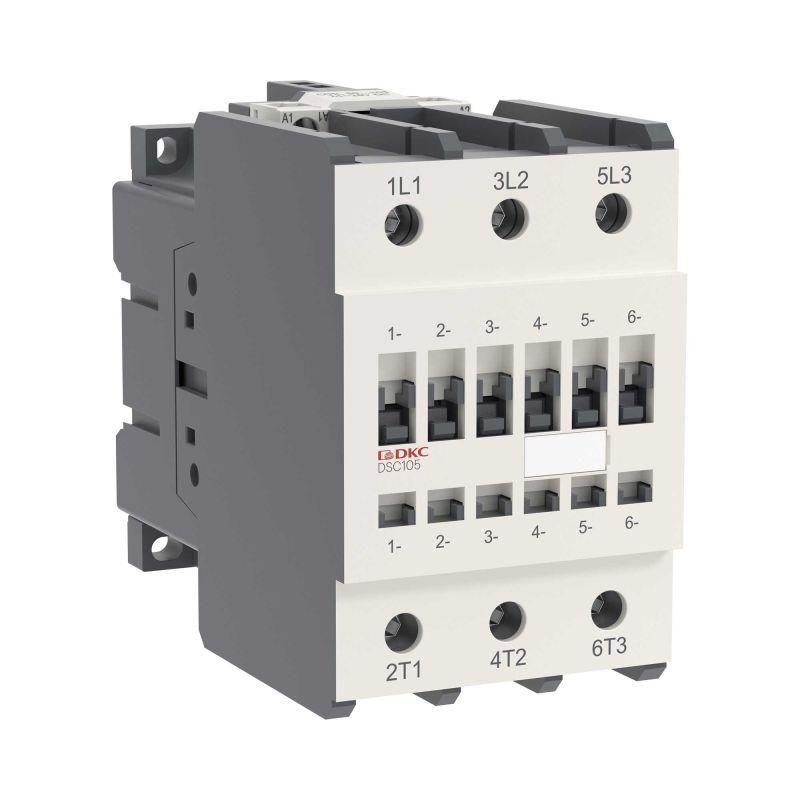

Магнитный контактор YON DSC105 105A 55кВт AC3 3P кат.48В AC | DSC105-3C00A048 DKC ДКС

Магнитный контактор DKC DSC105 - это надёжное устройство для дистанционного включения и выключения трёхфазных нагрузок до 55 кВт, управляемое напряжением 48 В переменного тока. Подходит для промышленных систем, автоматизации зданий и задач с высокими пусковыми токами.

Назначение и область применения

Магнитный контактор DKC DSC105 предназначен для коммутации трёхфазных асинхронных двигателей, частотных преобразователей и других индуктивных нагрузок. Устройство обеспечивает безопасное удалённое управление питанием без необходимости физического воздействия на оборудование.

• Управление насосами, вентиляторами, компрессорами и лифтами
• Автоматическое переключение источников питания (АВР)
• Блокировка одновременного включения нескольких источников
• Применение в системах водоснабжения, кондиционирования, промышленных конвейерах

Технические характеристики

• Номинальный ток: 105 А - способен работать длительно с такими значениями без перегрева
• Номинальная мощность: 55 кВт - оптимальна для средних и крупных трёхфазных двигателей
• Напряжение катушки управления: 48 В AC - требует внешнего источника именно этого напряжения; совместим с контроллерами и реле малой мощности
• Число главных контактов: 3 - три пары нормально открытых контактов для каждой фазы
• Род тока: Переменный (AC) - работает исключительно с сетью переменного тока, не постоянным током
• Исполнение: Стационарное - предназначено для закрепления в распределительной щите, не для мобильного использования
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Подключение силовой цепи: Кабельный зажим - провода затягиваются болтами, без быстрозажимных клемм
• Степень защиты IP20: Защита от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды - требуется установка внутри закрытого шкафа

Совместимость и монтаж

Магнитный контактор DKC DSC105 легко монтируется на DIN-рейку в любом типовом электрошкафе. Для подключения используйте медные многожильные или одножильные кабели сечением, соответствующим току 105 А - рекомендовано минимум 25–35 мм2 в зависимости от температурных условий. Обязательно проверьте соответствие сечения кабеля и усилия затяжки клемм согласно документации производителя.

Катушка управления рассчитана на 48 В AC - для её питания нужен источник такого же типа, например, трансформатор или импульсный блок питания. Недостаточное или завышенное напряжение вызывает отказ работы или повреждение катушки.

Безопасность и стандарты

Контактор DKC DSC105 соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Применяет механическую и электрическую изоляцию, предотвращающую случайное замыкание. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или там, где возможен попадание пыли и брызг.

Преимущества

• Высокая долговечность благодаря качественным материалам контактов и прочному корпусу
• Готовый к использованию форм-фактор на DIN-рейке - экономит время сборки
• Закрытые клеммы снижают риск поражения током при обслуживании
• Совместим со всеми распространёнными системами автоматизации, работающими на 48 В AC
• Производится в рамках серийной линейки YON DSC - гарантирует одинаковые габариты и функции среди моделей 9–105 А

Ограничения применения

• Не для постоянного тока - даже небольшое DC-напряжение на катушке приведёт к выходу из строя
• IP20 не допускает работу вне герметичных шкафов - нельзя использовать в сырых, пыльных или агрессивных средах
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать термореле при работе с двигателями
• Не предназначен для частого включения/выключения (>1200 раз/час); при таких режимах лучше выбрать контактор с повышенной электрической износостойкостью

Примеры использования

• Управление насосом глубинного водоснабжения через PLC с сигналом 48 В AC
• Переключение основного и резервного питания в системе автономного энергообеспечения
• Включение вентиляционной системы в торговом центре после сигнала от датчиков качества воздуха
• Контролируемый пуск конвейера на пищевом производстве с помощью кнопочного пункта

Практические советы

• Выбирая контактор DKC DSC105, всегда сверьте рабочий ток нагрузки с номиналом 105 А - не забудьте про пусковые токи двигателей, которые могут достигать 6–8× от номинала
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки - они гасят скачки напряжения при отключении
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно важна при больших токах
• Если ваша система использует другие напряжения (например, 220 В или 24 В), выбирайте другую модель из серии YON DSC - этот вариант (DSC105) только для 48 В AC
• При группировке нескольких контакторов соблюдайте минимальные интервалы между ними - чтобы не было перегрева соседних элементов
