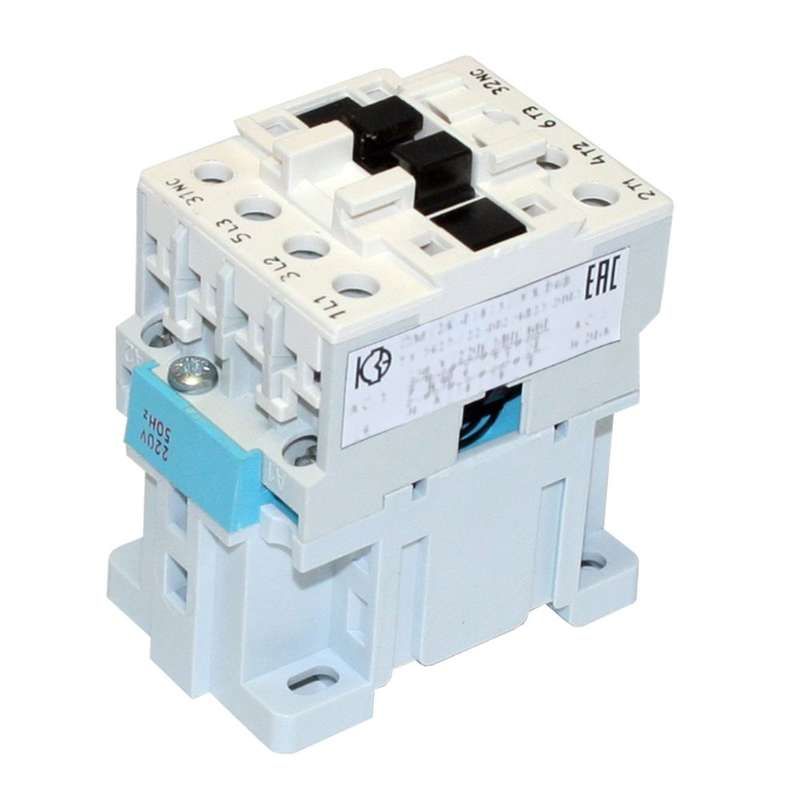

Контактор электромагнитный ПМ12К-016151 УХЛ4 В, 380В - 034151010ВВ380000000 КашинЗЭА

Контактор ПМ12К-016151 УХЛ4 категория 380В предназначен для частого включения и отключения электродвигателей и других нагрузок до 380 В переменного тока. Этот контактный аппарат производства КЗЭА г.Кашин надёжно работает в условиях повышенной влажности и перепадов температур, что делает его подходящим для промышленного оборудования в умеренно холодном климате.

Назначение и область применения

Контактор ПМ12К-016151 УХЛ4 категория 380В используется для управления трёхфазными электродвигателями мощностью до 15 кВт. Он применяется в системах автоматизации: на конвейерах, насосах, компрессорах, вентиляционных установках и другом оборудовании, где требуется частое включение/выключение. Подходит для работы в цепях с управлением через кнопочные посты, термореле или программируемые контроллеры.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC-1, AC-3)
• Рабочий ток: 16 А (при AC-3 - для двигателей)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и относительной влажности до 95%
• Частота: 50 Гц
• Управление: катушка постоянного тока (напряжение питания указано в документации, обычно 24–220 В постоянного или переменного тока - уточнять по каталожному номеру)
• Количество контактов: 3 главных силовых (НО) + 1 вспомогательный НО (для сигнализации или блокировки)

Совместимость и монтаж

Контактор ПМ12К-016151 УХЛ4 категория 380В монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 4 мм2. Катушка управления подключается отдельно - важно соблюдать полярность при использовании постоянного тока. Монтаж допускается в вертикальном положении +-15°. Не рекомендуется устанавливать рядом с источниками тепла или в местах с сильной вибрацией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для контакторов низковольтных. Соответствие классу изоляции обеспечивает безопасную эксплуатацию в промышленных сетях. Применение в соответствии с нормами ПУЭ обязательно.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения
• Устойчивость к колебаниям сети благодаря защищённой конструкции катушки
• Простая замена катушки без демонтажа всего аппарата
• Наличие вспомогательного контакта позволяет реализовать функции блокировки и сигнализации состояния

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами, паром или агрессивными химикатами
• Не следует использовать в качестве коммутационного устройства для сварочных аппаратов или высоких импульсных токов
• При напряжении ниже 85% от номинального возможны отказы в срабатывании
• Не имеет встроенной защиты от перегрузки - требует внешнего теплового реле

Примеры использования

• Автоматизация линии подачи сырья на пищевой фабрике
• Управление насосом в системе водоснабжения жилого комплекса
• Включение вентилятора охлаждения в цехе с металлообработкой
• Коммутирующее устройство в пульте управления станком с ЧПУ

Практические советы

• Перед установкой проверьте соответствие напряжения катушки (например, 24 В DC / 220 В AC) - неверная катушка приведёт к выходу из строя
• Обязательно используйте внешнее тепловое реле (например, РТЛ) для защиты двигателя от перегрева
• При многократных срабатываниях следите за состоянием контактов - при оплавлении или нагаре заменяйте контактную группу
• При работе в сыром помещении регулярно осматривайте корпус на наличие конденсата - даже при UHL4 избыток влаги снижает срок службы
• Артикул 034151010вв380000000 соответствует именно этой модификации - при заказе убедитесь, что указана правильная группа контактов и тип катушки
