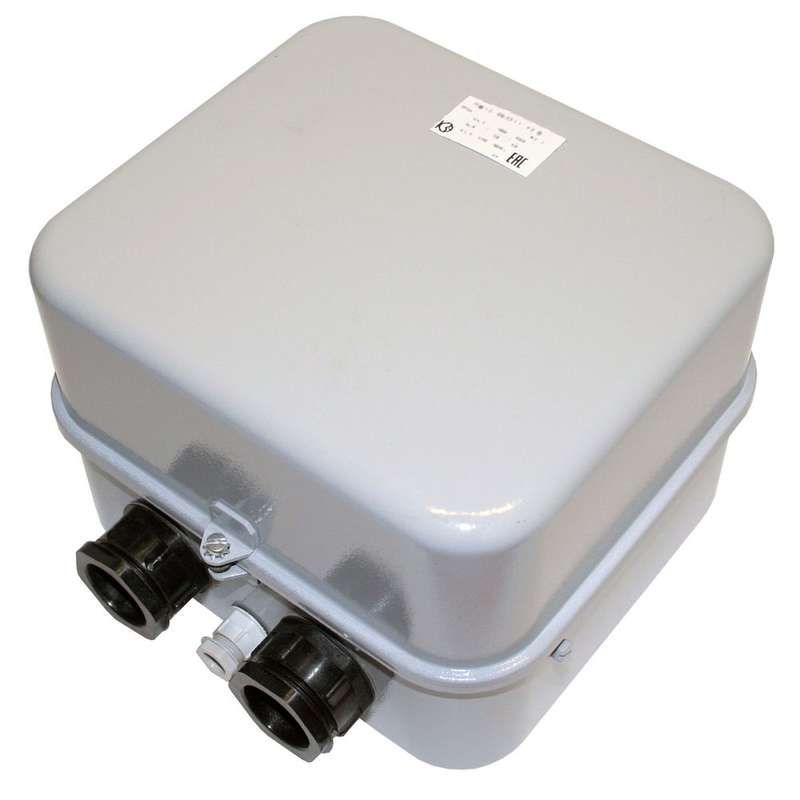

Контактор электромагнитный ПМ12-063511 У2 В, 380В - 060511221ВВ380000000 КашинЗЭА

Контактор ПМ12-063511 У2 категория 380В - устройство для частого включения и отключения трёхфазных электродвигателей и других нагрузок до 380 В переменного тока. Произведён компанией КЗЭА г.Кашин, артикул 060511221вв380000000.

Назначение и область применения

Контактор ПМ12-063511 У2 категория 380В предназначен для управления мощными электрическими нагрузками, особенно - трёхфазными двигателями. Он работает в цепях с напряжением до 380 В и током до 63 А. Подходит для систем автоматизации: станков, насосов, компрессоров, конвейеров, где требуется надёжное и частое переключение.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока
• Номинальный ток главных контактов: 63 А
• Исполнение: У2 - для умеренного климата, с температурой от −40 C до +40 C
• Категория применения: AC-1 (для активной нагрузки) и AC-3 (для двигателей)
• Частота: 50 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды)

Совместимость и монтаж

Контактор ПМ12-063511 У2 категория 380В монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на входе и выходе. Обязательно соблюдайте правильную фазировку при подключении трёхфазной сети. Управляющее напряжение катушки указано в документации производителя - перед установкой проверьте соответствие напряжению вашей системы управления (обычно 220 В или 380 В переменного тока).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1). Применяется в соответствии с нормами ПУЭ для коммутационных аппаратов средней мощности. Не имеет встроенной тепловой защиты - для защиты двигателя необходимо использовать внешний тепловое реле.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Простая установка на DIN-рейку снижает время монтажа
• Надёжная контактная группа обеспечивает минимальные потери энергии
• Работает в условиях колебаний температуры и влажности, характерных для промышленных помещений

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или агрессивной среды - степень защиты IP20 недостаточна
• Не содержит встроенную защиту от перегрузки - требует обязательного подключения теплового реле
• Не рекомендуется для частых пусков двигателей свыше 10 раз в час - возможен перегрев контактов
• Не используется в сетях постоянного тока

Примеры использования

• Управление асинхронным двигателем насоса в системе водоснабжения
• Включение/выключение воздушного компрессора на заводе
• Автоматическое управление конвейерной лентой на пищевом производстве
• Коммутирование нагревательных элементов в термических камерах

Практические советы

• Перед заменой старого контактора проверьте, что новый - ПМ12-063511 У2 категория 380В - совпадает по току, напряжению и типу катушки
• Обязательно используйте внешнее тепловое реле типа ТРН или аналогичное, чтобы предотвратить перегрев двигателя
• Проверяйте затяжку винтов зажимов через 1–2 месяца после первого включения - со временем они могут ослабнуть
• Для длительной службы избегайте частых пусков под нагрузкой - лучше применять частотный преобразователь при необходимости мягкого пуска
• Артикул 060511221вв380000000 - уникальный идентификатор; при заказе запасных частей указывайте именно его
