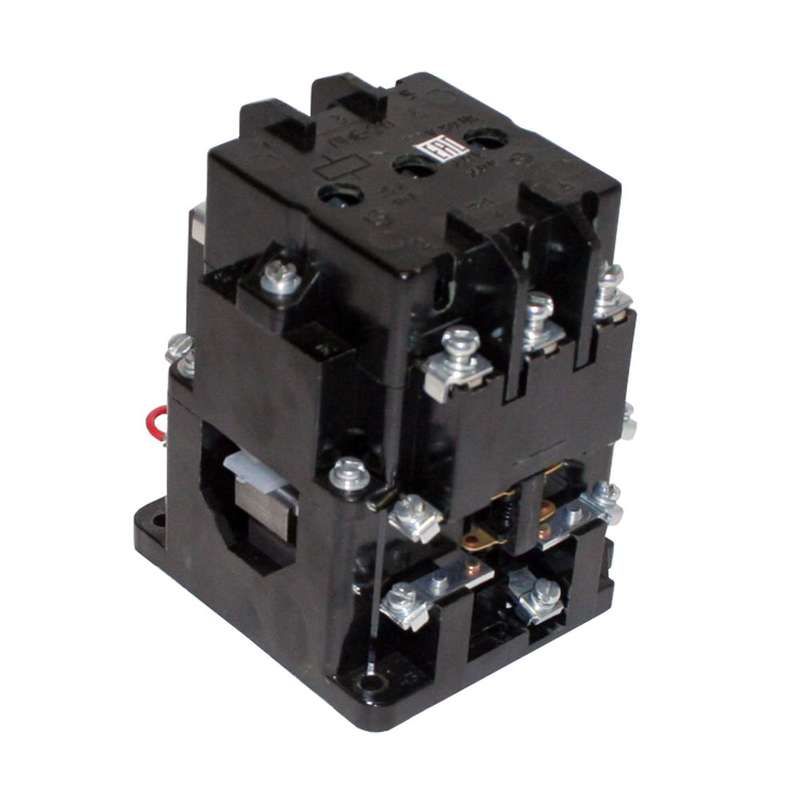

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 110В, (1з+1р) - 080211110ВВ110000000 КашинЗЭА

Контактор ПМЕ-211 УХЛ4 категория 110В 1 нормально открытый + 1 нормально закрытый - это электромагнитный аппарат для коммутации силовых цепей переменного тока, предназначенный для управления нагрузками в условиях умеренного и холодного климата. Модель от КЗЭА г.Кашин обеспечивает надёжную работу с катушкой на напряжение 110 В и сочетает один замыкающий и один размыкающий контакт, что делает её удобной для схем автоматического управления.

Назначение и область применения

Контактор ПМЕ-211 УХЛ4 категория 110В используется для дистанционного включения и выключения электродвигателей, нагревательных элементов, освещения и других устройств мощностью до 9,5 кВт. Подходит для систем автоматизации, где требуется переключение между двумя состояниями: например, запуск/остановка оборудования или переключение режимов работы. Применяется в промышленном оборудовании, на конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Напряжение катушки: 110 В переменного тока (AC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Рабочий ток контактов: до 10 А (при AC-1, активная нагрузка)
• Электрическая износостойкость: не менее 1 млн операций
• Механическая износостойкость: не менее 10 млн операций

Совместимость и монтаж

Контактор ПМЕ-211 УХЛ4 категория 110В монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Катушка управления подключается к сети 110 В AC - важно соблюдать полярность при постоянном токе, хотя здесь используется переменный. Наличие двух типов контактов позволяет использовать его в схемах с блокировками, например, для предотвращения одновременного включения двух устройств.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов низковольтных. Сертифицирован для применения в электроустановках до 1000 В. Отличается высокой механической прочностью корпуса и защищёнными клеммами, исключающими случайное прикосновение к токоведущим частям при установленном положении на рейке.

Преимущества

• Универсальная комбинация контактов: НО+НЗ позволяют реализовать сложные логические схемы без дополнительных реле
• Высокая долговечность: способен выдерживать десятки миллионов циклов включения
• Устойчивость к колебаниям температуры: исполнение УХЛ4 гарантирует работоспособность в суровых условиях
• Простота установки: совместим со стандартной DIN-рейкой, не требует специальных креплений

Ограничения применения

• Не предназначен для работы в средах с агрессивными газами, паром или маслом - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для управления индуктивными нагрузками свыше 9,5 кВт без дополнительных средств защиты (например, RC-цепей)
• Катушка 110 В AC несовместима с источниками постоянного тока - использование DC повредит оборудование
• Не имеет встроенной защиты от перегрузки - необходимо применять внешние тепловые реле или автоматические выключатели

Примеры использования

• Управление двигателем насоса: при включении сигнала замыкается НО-контакт - насос запускается; при отключении - НЗ-контакт восстанавливает питание аварийной световой сигнализации
• Переключение режимов вентиляции: один контакт управляет основным вентилятором, второй - резервным, чтобы избежать одновременной работы
• Автоматическая система освещения: НО-контакт включает свет при наличии движения, НЗ-контакт подаёт сигнал на контроллер о состоянии “выключен”

Практические советы

• Проверьте соответствие напряжения катушки - 110 В AC - перед подключением. Переполюсовка или подключение к 220 В вызовут немедленный отказ
• При использовании в цепях с индуктивной нагрузкой (электродвигатели) установите дугогасящую цепь (RC-фильтр) на контакты для продления срока службы
• Обязательно используйте внешнюю защиту: автоматический выключатель или тепловое реле, так как сам контактор не защищает от перегрузки
• При монтаже на DIN-рейку убедитесь, что он плотно защёлкнут - плохой контакт может вызвать перегрев
• Для обслуживания отключите питание и проверьте отсутствие напряжения на всех клеммах - даже после отключения катушки возможна индукция в соседних проводах
