Контактор электромагнитный ПМ12К-016150 УХЛ4 В 110В - 034150100ВВ110000000 КашинЗЭА ПМ12К-016151

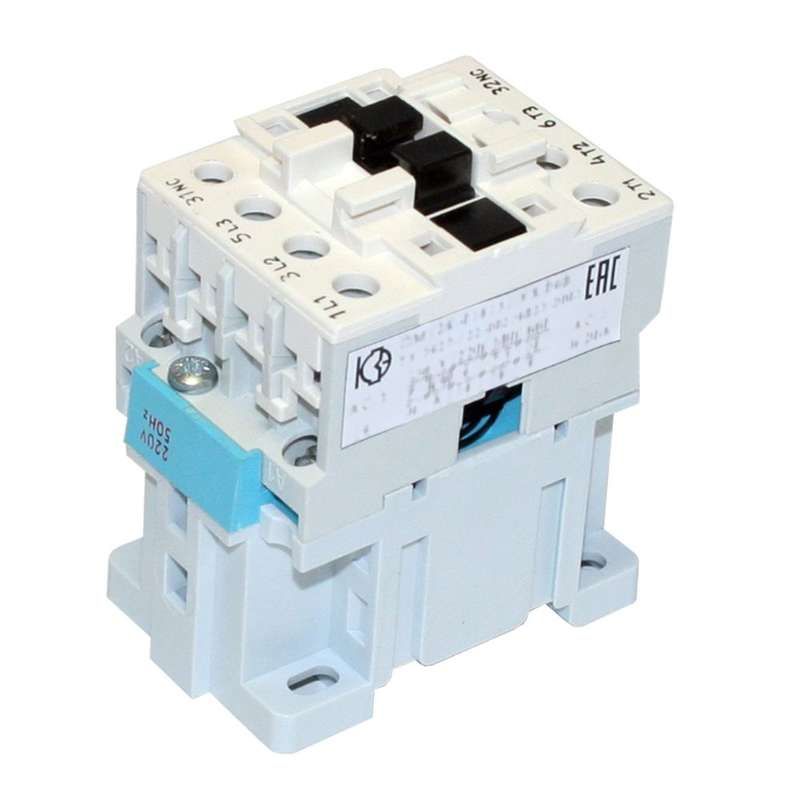

Контактор электромагнитный ПМ12К-016150 УХЛ4 110В - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 7,5 кВт. Применяется в стационарных системах управления с напряжением до 660 В. Производится компанией КЗЭА г.Кашин, артикул 034150100вв110000000.

Назначение и область применения

Контактор электромагнитный ПМ12К-016150 УХЛ4 110В предназначен для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённый запуск, остановку и поддержание работы оборудования. Подходит для использования в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Не предназначен для частого реверса - конструкция нереверсивная.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 110 В
• Номинальное рабочее напряжение: 660 В
• Номинальный ток главных контактов: 16 А
• Номинальная мощность двигателя: 7,5 кВт
• Количество главных контактов: 3 нормально открытых (3NO) + 1 нормально закрытый (1NC)
• Способ подключения: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и наличия конденсата
• Способ монтажа: на монтажную плату (PCB)

Совместимость и монтаж

Контактор ПМ12К-016150 УХЛ4 110В монтируется непосредственно на печатную плату. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить пластиковые элементы. Убедитесь, что площадка на плате имеет достаточные габариты и теплоотвод. Поскольку степень защиты IP00, контактный механизм должен быть полностью закрыт от пыли, влаги и механических воздействий. Не допускается установка в открытом виде вне электрошкафа.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в рамках класса I по защите от поражения электрическим током. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно катушке управления. Это особенно важно при использовании с реле или PLC, где быстрое отключение вызывает высокие импульсы ЭДС самоиндукции.

Преимущества

• Высокая надёжность коммутации при токе до 16 А и напряжении 660 В
• Наличие вспомогательного контакта 1NC позволяет реализовать цепи блокировки и сигнализации
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровым микроклиматом
• Монтаж на плату снижает количество проводов и упрощает сборку автоматических панелей

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP00 исключает применение в сырых, пыльных или агрессивных средах без дополнительной защиты
• Требуется точное соответствие напряжения катушки 110 В - использование с 220 В приведёт к выходу из строя
• Не предназначен для частых включений/выключений более 1200 раз в час - возможен преждевременный износ контактов
• Не содержит встроенной тепловой защиты - требуется внешний тепловое реле при работе с двигателями

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в шкафу ЧПУ
• Автоматический запуск компрессора в воздушной системе
• Коммутирование электродвигателя конвейера в пищевой промышленности

Практические советы

• Проверьте напряжение питания катушки перед первым включением - даже кратковременная подача 220 В вместо 110 В выведет контактор из строя
• Обязательно установите ОПН на катушку, особенно если управление происходит через твердотельное реле или контроллер
• При монтаже на плату соблюдайте минимальные расстояния между выводами и другими компонентами - нагрев при работе может повлиять на соседние элементы
• Для длительной службы регулярно проверяйте состояние винтовых зажимов - ослабление контакта вызывает перегрев
• Выбирая аналог, обращайте внимание на тип подключения - этот контактор не совместим с DIN-рейкой, только с PCB
