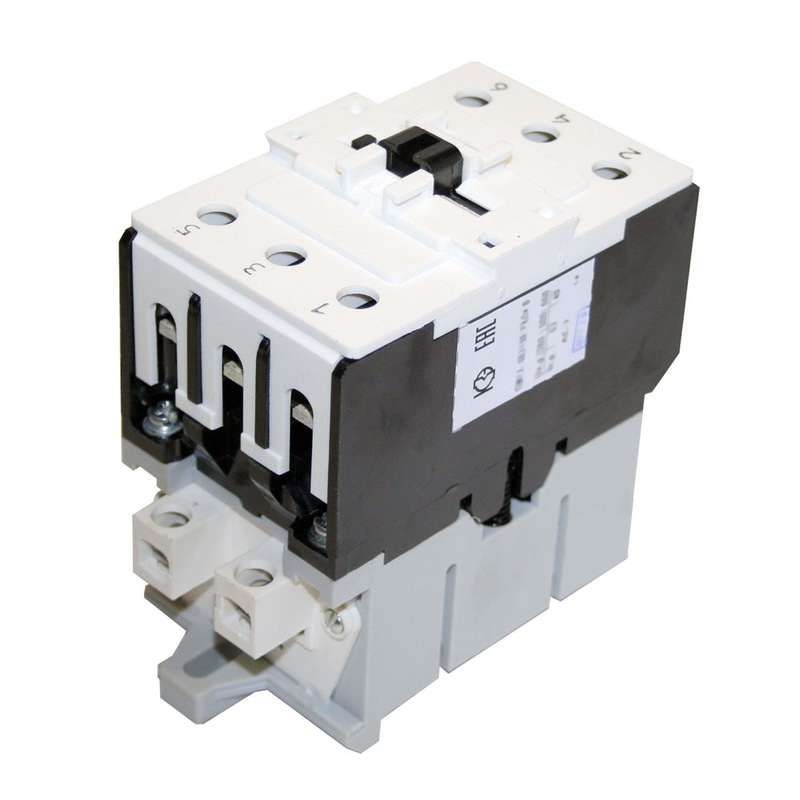

Пускатель магнитный ПМ 12-063150 УХЛ4 В 230В вариант "А" Кашин 060150000ВВ230000020 КашинЗЭА

Контактор ПМ12-063150 УХЛ4 категория 230В вариант А - устройство для частого включения и отключения электродвигателей и других нагрузок до 63 А в сетях переменного тока 230 В. Производится компанией КЗЭА г.Кашин, артикул 060150000вв230000020.

Назначение и область применения

Контактор ПМ12-063150 УХЛ4 категория 230В вариант А предназначен для управления мощными электрическими нагрузками: электродвигателями, нагревательными элементами, насосами, компрессорами. Подходит для автоматических систем, где требуется надёжное коммутирование цепей с высокой частотой включений. Применяется на промышленном оборудовании, вентиляционных установках, конвейерах и станках.

Технические характеристики

• Номинальный ток главной цепи: 63 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Исполнение: УХЛ4 - предназначено для работы в умеренном климате с возможностью эксплуатации при температуре от −40 C до +40 C
• Категория применения: AC-1 (для активных нагрузок) и AC-3 (для асинхронных двигателей)
• Частота включений: до 1200 раз в час при AC-3
• Рабочий ресурс: механический - более 1 млн операций, электрический - до 100 тыс. операций при номинальной нагрузке

Совместимость и монтаж

Контактор ПМ12-063150 УХЛ4 категория 230В вариант А монтируется на DIN-рейку шириной 35 мм. Для подключения силовой цепи используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Управление осуществляется через катушку 230 В - подключение к сети управления требует соблюдения полярности. Наличие вспомогательных контактов не указано - проверьте наличие дополнительных модулей при заказе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Соответствие нормам обеспечивает безопасную работу в условиях промышленного производства. Не рекомендуется использовать в средах с повышенной взрывоопасностью или агрессивными химическими веществами.

Преимущества

• Высокая надёжность за счёт проверенной конструкции контактов и корпуса из самозатухающего пластика
• Устойчивость к перегрузкам и кратковременным импульсам тока благодаря термостойкости материалов
• Простота замены: контактная система доступна для обслуживания без демонтажа всего устройства
• Совместимость со стандартными DIN-рейками - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для постоянной работы в условиях высокой запылённости, влажности или воздействия брызг воды - степень защиты IP20 исключает такие условия
• Не используется в цепях постоянного тока - катушка рассчитана только на 230 В переменного тока
• Не имеет встроенных тепловых реле - для защиты двигателя необходимо применять внешние устройства
• Не допускается установка в местах с частыми вибрациями выше 0,5g - это может вызвать самопроизвольное отключение

Примеры использования

• Управление трёхфазным асинхронным двигателем 30 кВт на конвейере
• Включение/выключение воздушного компрессора в цехе
• Автоматическое управление системой вентиляции в производственном помещении
• Переключение режимов работы станка с ЧПУ

Практические советы

• При выборе контактора ПМ12-063150 УХЛ4 категория 230В вариант А убедитесь, что напряжение управления совпадает с вашей сетью - 230 В AC, а не 380 В или DC
• Для долгой службы используйте предохранители или автоматические выключатели с характеристикой D перед контактором - они защитят его от коротких замыканий
• Проверяйте затяжку винтов зажимов после первых нескольких включений - металл может немного деформироваться
• Если нужна автономная защита от перегрузки - выбирайте модель с дополнительным тепловым реле или устанавливайте его отдельно
• Артикул 060150000вв230000020 - единственный идентификатор для заказа; другие варианты (например, с другой катушкой) имеют другую маркировку
