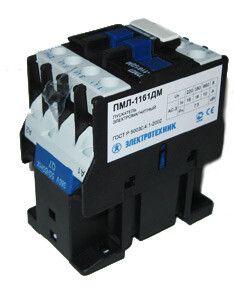

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б, 220В/50Гц, 1з, 16А, нереверсивный, без реле, IP20 - ET508598 Электротехник

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б - компактное устройство для дистанционного управления трёхфазными двигателями. Подходит для установки на DIN-рейку, работает при напряжении 220 В и токе до 16 А. Бренд Электротехник, артикул et508598.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б предназначен для включения, выключения и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется там, где нужна частая операция запуска и остановки - например, на насосах, вентиляторах, конвейерах, станках с автоматическим управлением. Не подходит для реверса - только одностороннее управление.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 16 А
• Количество силовых полюсов: 3 (для трёхфазной сети)
• Силовые контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации или блокировок
• Коммутируемая мощность: до 6,4 кВт
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от –40 C до +45 C
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1160ДМ УХЛ4 Б совместим со всеми стандартными DIN-рейками. Для подключения используйте провода сечением до 2,5 мм2 - рекомендовано затягивать винты моментом 0,4–0,5 Нм. Клеммы не требуют специальных инструментов, достаточно обычной отвертки. Обязательно проверьте соответствие напряжения катушки (220 В) и частоты (50 Гц) вашей сети - неверное питание вызовет отказ или перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серебряные контакты обеспечивают устойчивость к дуговым перегрузкам. Защита IP20 исключает доступ к токоведущим элементам пальцами, но не защищает от попадания пыли или влаги - не применяйте в сырых или пыльных помещениях без корпуса.

Преимущества

• Контакты изготовлены из серебряного сплава - снижают нагрев и увеличивают срок службы
• Низкое переходное сопротивление - минимизирует потери энергии и риск перегрева
• Магнитная система обеспечивает бесшумную работу и высокую надёжность
• Широкий диапазон рабочих температур позволяет использовать в холодных цехах и на улице в зимний период
• Компактный размер - экономит место на распределительном щите

Ограничения применения

• Не предназначен для реверсирования - нельзя менять направление вращения двигателя
• IP20 не допускает использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Отсутствует тепловое реле - необходимо внешнее защитное оборудование при нагрузках выше 16 А или длительных перегрузках
• Не используется с постоянным током - только переменный 50 Гц
• Максимальная температура окружающей среды +45 C - при более высоких значениях возможен выход из строя

Примеры использования

• Автоматический насос в системе водоснабжения
• Вентилятор охлаждения в производственной линии
• Конвейерная лента на пищевом предприятии
• Циркулярная пила с кнопочным управлением
• Пневматический компрессор с дистанционным запуском

Практические советы

• Выбирая пускатель, убедитесь, что номинальный ток двигателя не превышает 16 А - лучше брать запас 10–20%
• Для долгой работы подключите внешнее тепловое реле, особенно если двигатель часто запускается
• Проверяйте плотность затяжки винтов через 1–2 месяца после первого включения - контакт может немного ослабнуть
• Если планируете установку в щитовой с высокой температурой - предусмотрите принудительное охлаждение
• При использовании в условиях низких температур (-30…-40 C) перед первым запуском прогрейте устройство в течение 5 минут
