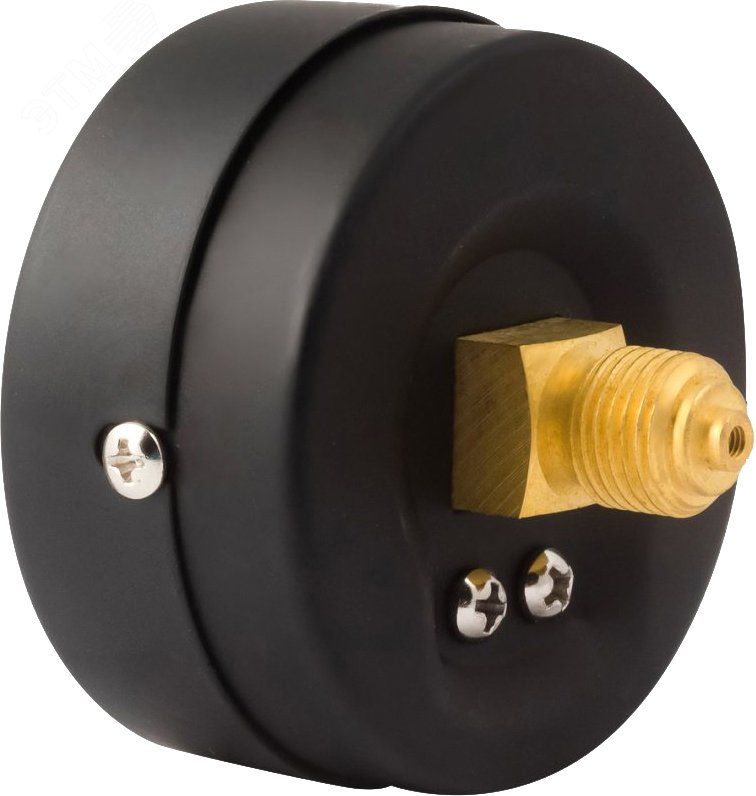

Манометр общетехнический осевой ТМ-310Т.00 0...0,4 МРа 1/4' 150С кл.1.5 - 00000006792 РОСМА

Манометр общетехнический осевой 0…0,4 МПа 1/4 дюйма 150 мм класс точности 1.5 от бренда РОСМА - прибор для измерения избыточного давления в системах с неагрессивными средами. Артикул 00000006792 подходит для промышленного использования там, где важна надёжность, а не высокая точность.

Назначение и область применения

Манометр общетехнический осевой 0…0,4 МПа 1/4 дюйма 150 мм класс точности 1.5 предназначен для контроля избыточного давления в системах с жидкими и газообразными средами, которые не повреждают медные сплавы, не являются вязкими и не кристаллизуются. Температура среды не должна превышать 150 C.

Области применения: системы теплоснабжения, водоснабжения, вентиляции, pneumatic и гидравлические установки, компрессоры, насосы, машиностроительные цеха. Удобен для монтирования на стенках оборудования, щитах и трубопроводах.

Технические характеристики

• Диапазон измерений: 0–0,4 МПа (0–4 bar)
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела шкалы
• Диаметр корпуса: 63 мм
• Тип присоединения: резьбовое, G 1/4"
• Длина штока: 150 мм
• Материал корпуса: сталь
• Материал механизма: латунный сплав
• Чувствительный элемент: трубка Бурдона
• Максимальная температура среды: 150 C

Совместимость и монтаж

Манометр общетехнический осевой 0…0,4 МПа 1/4 дюйма 150 мм класс точности 1.5 устанавливается через резьбовой переходник G 1/4". Для герметичности рекомендуется использовать лён или анаэробный герметик - не применять фум-ленту при наличии масла в среде.

Шток длиной 150 мм позволяет удобно выводить прибор за пределы трубы или кожуха. Установка возможна как в горизонтальной, так и в вертикальной плоскости. Крепление осуществляется с помощью гаечного ключа - момент затяжки не более 20 Нм.

Убедитесь, что внутренний диаметр резьбового отверстия соответствует 1/4" - не используйте адаптеры с большей толщиной стенок, чтобы избежать перекоса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 2405-88 для манометров общего назначения. Не имеет сертификации взрывозащиты - не применяйте в зонах с повышенной опасностью возгорания или взрыва.

Преимущества

• Стальная прочная конструкция выдерживает механические нагрузки и вибрации
• Латунный механизм обеспечивает долгий срок службы даже при частых колебаниях давления
• Простая и проверенная технология с использованием трубки Бурдона - минимум отказов
• Высокая доступность запчастей и замена в полевых условиях

Ограничения применения

• Не подходит для агрессивных сред: кислот, щелочей, хлора, растворителей
• Запрещено использование при температуре выше 150 C - риск деформации трубки Бурдона
• Не предназначен для вязких, клейких или кристаллизующихся сред (например, суспензии, смолы, битум)
• Класс точности 1,5 не подходит для лабораторных или метрологических задач - только для операционного контроля
• Не имеет защиты от воды и пыли - не устанавливайте в открытых, сырых или пыльных местах без дополнительного кожуха

Примеры использования

• Контроль давления воздуха в пневматической линии станка
• Измерение давления теплоносителя в системе отопления
• Наблюдение за давлением на выходе насоса в системе водоснабжения
• Контроль давления в воздушных баках компрессора

Практические советы

• Перед установкой проверьте направление потока - манометр работает одинаково при любом направлении, но лучше располагать шток вверх для лучшего считывания показаний
• При длительной работе под постоянным давлением (более 8 часов) возможна усталость металла - периодически снимайте прибор для проверки нулевой отметки
• Если система подвержена ударным нагрузкам, установите демпфер (глушитель импульсов) перед входом манометра
• Артикул 00000006792 совместим со всеми стандартными кронштейнами для манометров 63 мм - можно заказать дополнительную опору для снижения вибрационной нагрузки
• Не закручивайте манометр слишком сильно - перегрузка резьбы может вызвать трещины в корпусе
