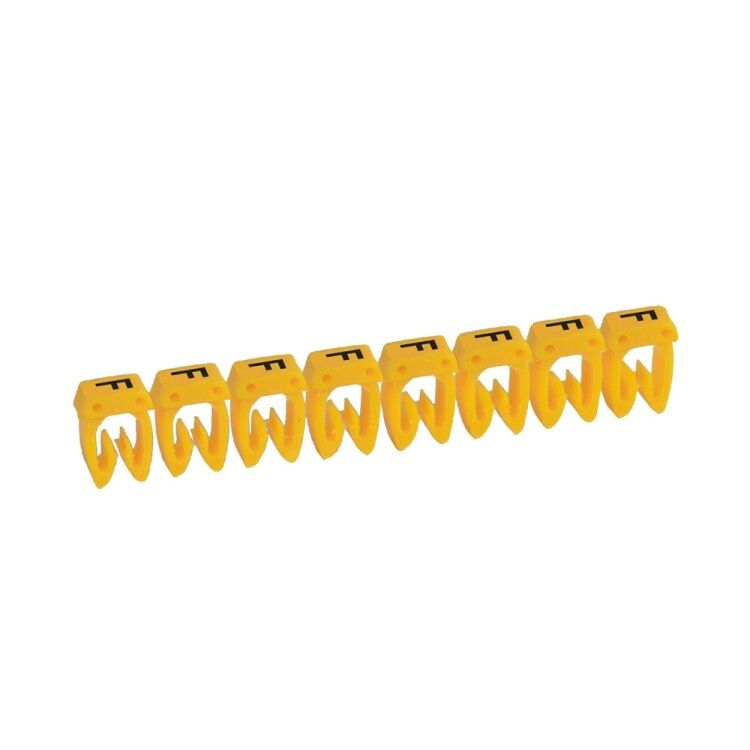

Маркер CAB 3 - для кабеля 0,15-0,5 мм² заглавная буква F | 038115 Legrand

Маркер для кабеля и клеммных блоков CAB3 F 0.15-0.5 кв.мм от Legrand - это компактный пластиковый элемент для идентификации проводов сечением до 0,5 мм2. Разработан для быстрой установки на клеммы и жилы, обеспечивает четкую маркировку буквами, устойчив к механическому воздействию и подходит для промышленной и распределительной аппаратуры.

Назначение и область применения

Маркер CAB3 F предназначен для обозначения проводов и кабелей в клеммных блоках, распределительных щитах, пультах управления и других устройствах, где требуется точная и долговременная идентификация цепей. Подходит для использования в автоматизации, системах освещения, промышленном оборудовании и объектах ЖКХ. Маркировка буквами позволяет легко различать фазы, нули, заземления и другие функциональные группы.

Технические характеристики

• Диаметр жилы: 0,4–0,8 мм - соответствует сечению 0,15–0,5 мм2
• Материал: прочный термостойкий пластик
• Цвет: желтый - высокая видимость даже в условиях слабого освещения
• Тип маркировки: буквенная, с полем для ручного написания
• Форма исполнения: блокнот-буклет - несколько маркеров в одной ленте, удобна для массовой маркировки
• Способ монтажа: защелка - фиксация без инструментов, просто нажимается на жилу

Совместимость и монтаж

Маркер CAB3 F совместим со всеми клеммными блоками и разъемами, рассчитанными на провода сечением до 0,5 мм2. Устанавливается на изолированную жилу после ее подготовки: зачищенная часть должна попадать внутрь защелки, а сам маркер плотно фиксируется на корпусе клеммы или прямо на изоляции провода. Для монтажа достаточно прижать маркер пальцем - он защелкивается и остается на месте. Не требует клея, стяжек или инструментов.

Преимущества

• Удобство массового применения: лента с несколькими маркерами снижает время на оформление большого количества проводов
• Четкая, нестирающаяся поверхность для записи - можно использовать шариковую ручку или маркер
• Высокая устойчивость к перегреву, влаге и химическим средам
• Эргономичная форма - не выступает за габариты клемм, не мешает сборке и обслуживанию
• Совместим с сериями Legrand Euro и CAB 3 - идеально сочетается с другими элементами системы

Ограничения применения

• Не применяется для проводов сечением более 0,5 мм2 - риск неплотной фиксации и выпадения
• Не рекомендован для внешней прокладки под прямыми солнечными лучами длительное время - возможна выцветание цвета
• Не предназначены для использования в взрывоопасных зонах - отсутствует специальная защита
• Ручная запись не является водостойкой - при контакте с жидкостью надпись может смазаться

Примеры использования

• Обозначение входящих и выходящих фаз в распределительном щите
• Маркировка сигналов управления в пультах станков
• Идентификация цепей освещения в многоквартирных домах
• Разметка проводов в контроллерах PLC и реле
• Подключение датчиков и маломощных устройств в автоматизированных системах

Практические советы

• Перед установкой проверьте диаметр жилы - он должен точно попадать в диапазон 0,4–0,8 мм
• Записывайте метки сразу после монтажа, пока маркер еще не закрепился окончательно
• Используйте тонкую шариковую ручку - она лучше сохраняет форму символов на пластике
• При работе с большим числом проводов - используйте единый стиль маркировки (например, L1, N, PE)
• Артикул 038115 - это именно тот вариант, который подходит для легкого монтажа в компактных клеммах Legrand CAB 3; не путайте с аналогами других серий
