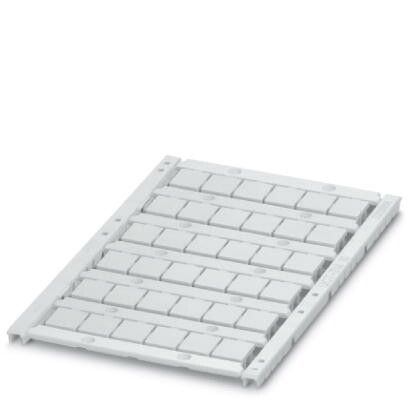

Маркировка для клеммных модулей UCT-TM 10 (1шт = 1пластина) Phoenix Contact 0829142

Маркировка для клеммных модулей UCT-TM 10 от Phoenix Contact - это одноразовые пластиковые пластины для идентификации клеммных соединений. Каждая пластина устанавливается в специальный паз на клемме шириной 10,2 мм и маркируется термопечатью или лазером. Артикулы 0829142 и 829142 подходят для систем автоматизации, где важна точная и долговечная маркировка.

Назначение и область применения

Маркировка для клеммных модулей UCT-TM 10 используется для визуальной идентификации контактов в распределительных щитах, пультах управления и оборудовании. Подходит для промышленной автоматизации, энергетики, машиностроения и других областей, где требуется четкая маркировка проводов и клемм. Пластины не имеют предварительной печати - их можно пометить самостоятельно с помощью совместимых устройств.

Технические характеристики

• Размер модуля: 10,2 мм - соответствует стандартной ширине клеммных модулей серии UCT-TM
• Размер маркировочного поля: 8,9 × 9,6 мм - площадь для нанесения текста или символа
• Цвет: белый - обеспечивает хорошую контрастность при термопечати и лазерной гравировке
• Количество табличек в комплекте: 36 штук - одна пластина равна одной единице маркировки
• Тип крепления: установка в высокие пазы для табличек - фиксируется механически без клея

Совместимость и монтаж

Маркировка для клеммных модулей UCT-TM 10 совместима исключительно с клеммными модулями шириной 10,2 мм из серии UCT-TM. Установка происходит путём вставки пластины в вертикальный паз на корпусе клеммы до щелчка. Монтаж не требует инструментов - достаточно рук. Для маркировки используются устройства: TOPMARK NEO, TOPMARK LASER, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD. Без этих устройств пластина остаётся немаркированной.

Преимущества

• Высокая прочность материала - выдерживает вибрацию, перепады температур и воздействие масел
• Устойчивая к выцветанию маркировка - при правильном способе нанесения сохраняет читаемость годами
• Готовые пазы обеспечивают плотную посадку - пластина не выпадает даже при частом обслуживании
• Не требует замены после ремонта - при необходимости легко снимается и заменяется новой

Ограничения применения

• Не предназначена для использования вне клеммных модулей UCT-TM 10 - не подходит для других серий или производителей
• Требует специального оборудования для маркировки - нельзя написать ручкой или этикеткой
• Не рекомендовано применение в условиях постоянного прямого UV-облучения - возможна потеря контрастности
• Не подходит для внешней установки без защиты - не имеет IP-защиты и не рассчитана на открытые среды

Примеры использования

• Индикация входов/выходов PLC в панелях управления заводского оборудования
• Обозначение цепей питания и сигнализации в распределительных щитах
• Маркировка клемм на конвейерах, насосных станциях и системах вентиляции
• Создание документированной системы нумерации в сложных электромонтажных проектах

Практические советы

• Перед заказом проверьте ширину ваших клемм - она должна точно составлять 10,2 мм
• Используйте только указанные в описании маркеры - другие устройства могут повредить пластину или дать плохое качество печати
• При массовой маркировке начинайте с крайних клемм - так проще избежать перепутывания номеров
• Храните запасные пластины в сухом месте - влага может повлиять на адгезию чернил при последующей печати
• Артикулы 0829142 и 829142 - одинаковый продукт; различие лишь в формате записи, используйте любой
