Матрица CRIMPFOX-M HS/DIE | 1219092 Phoenix Contact

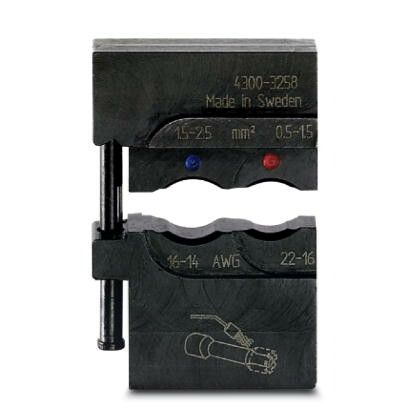

Матрица CRIMPFOX-M HS/DIE - комплектующий элемент для ручного пресс-инструмента Crimpfox-M, предназначенная для опрессовки термоусадочных соединителей сечением 0,5–1,5 мм2 и 1,5–2,5 мм2 (красные и синие изоляторы). Артикул 1219092 от Phoenix Contact используется в сборке надёжных электрических соединений на производствах, в автоматизации и сервисном обслуживании.

Назначение и область применения

Матрица CRIMPFOX-M HS/DIE применяется исключительно с инструментом Crimpfox-M для создания герметичных и механически прочных соединений с помощью термоусадочных контактных гильз. Подходит для работы с проводами в диапазоне сечений 0,5–2,5 мм2. Часто используется в системах управления, на транспорте, в энергетике и при ремонте оборудования, где важна долговечность контакта и защита от внешних воздействий.

Технические характеристики

• Поддерживает термоусадочные соединители сечением 0,5–1,5 мм2 (красные) и 1,5–2,5 мм2 (синие)
• Рассчитана на использование только с инструментом Crimpfox-M
• Установочная форма - модульная, предназначена для последовательной установки в рядовые коробки
• Не содержит электронных компонентов - полностью механическая деталь

Совместимость и монтаж

Матрица CRIMPFOX-M HS/DIE совместима только с ручным пресс-инструментом Crimpfox-M от Phoenix Contact. Для замены необходимо вынуть старую матрицу и вставить новую до щелчка фиксатора. Убедитесь, что инструмент выключен и не находится под нагрузкой перед заменой. Матрицы устанавливаются в специальные направляющие коробки - они позволяют хранить и использовать несколько типов матриц одновременно, переключаясь между сечениями проводов без потери точности.

Преимущества

• Обеспечивает одинаковое усилие опрессовки при каждом цикле - гарантирует воспроизводимость качества соединения
• Индивидуальная форма рабочей зоны соответствует профилю конкретного типа термоусадочной гильзы - минимизирует риск повреждения жилы или изоляции
• Модульная конструкция позволяет легко менять матрицы в зависимости от задачи - снижает время подготовки работ
• Произведена из высокопрочной стали - обеспечивает длительный срок службы даже при частом использовании

Ограничения применения

• Не работает с другими инструментами - даже аналогичными от других брендов
• Не предназначена для опрессовки неметаллических или нестандартных соединителей - только красные и синие термоусадочные гильзы указанных сечений
• Не рекомендуется применять для многожильных проводов сечением более 2,5 мм2 - возможна недостаточная плотность опрессовки
• Не защищена от попадания жидкостей или металлической стружки - требует бережного обращения и хранения в сухих условиях

Примеры использования

• Сборка распределительных шкафов на заводах с автоматизированными линиями
• Замена повреждённых соединений в системах освещения или управления лифтами
• Монтаж кабельных трасс в железнодорожных вагонах и автобусах
• Работы по техническому обслуживанию промышленных контроллеров и датчиков

Практические советы

• Перед установкой проверьте соответствие цвета гильзы (красная/синяя) и выбранной матрицы - неверный выбор приведёт к плохому контакту
• Храните матрицу в оригинальной коробке или в контейнере с маркировкой - так легче найти нужную при смене задач
• Если после нескольких десятков операций заметили увеличенный люфт или неплотное закрывание - замените матрицу, даже если она не сломана внешне
• Не используйте силовой рычаг инструмента сверх нормы - это не улучшает качество, а быстрее выводит матрицу из строя
• После опрессовки всегда проверяйте соединение на прочность - осторожно потяните за провод, чтобы убедиться в надёжности
