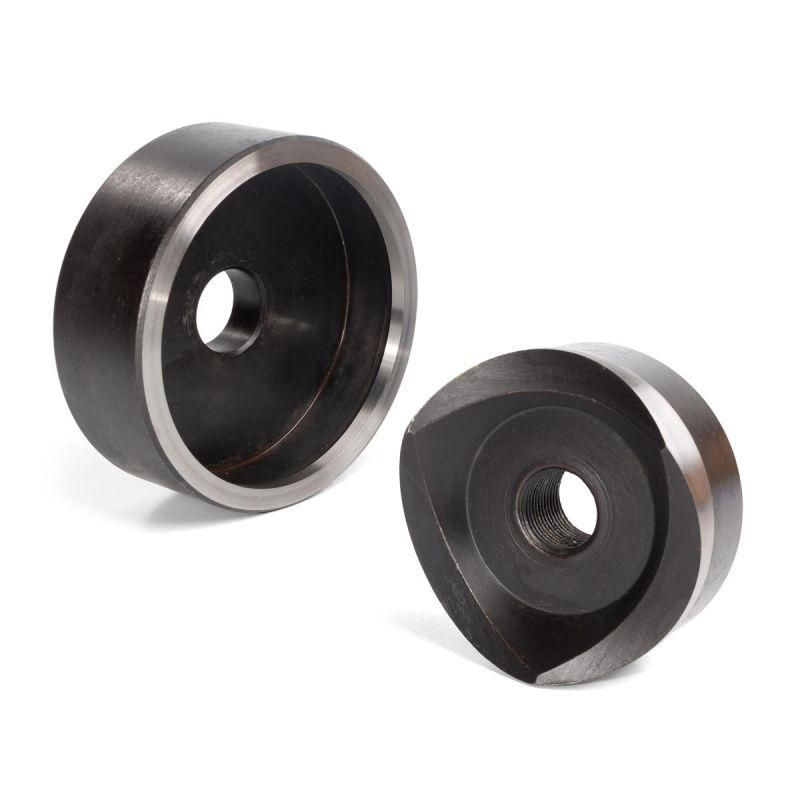

Матрица для пробивки отверстий МПО-76.0 (комплект) КВТ 85304

Матрица для пробивки круглых отверстий в стальном листе МПО-76,0 (комплект) серия ПРОФИ - это готовый комплект из матрицы и пуансона, предназначенный для точной пробивки круглых отверстий диаметром до 76 мм в стали толщиной до 1,5 мм. Комплект совместим с прессами КВТ ППО-60, ППО-115 и другими моделями серии, обеспечивает надёжную работу в условиях цехового производства.

Назначение и область применения

Матрица для пробивки круглых отверстий в стальном листе МПО-76,0 (комплект) серия ПРОФИ используется для создания круглых отверстий в металлических листах методом холодной штамповки. Подходит для работы со сталью, медью, алюминием и другими мягкими металлами толщиной до 1,5 мм. Применяется в машиностроении, сборке оборудования, изготовлении корпусов, панелей, решёток и крепёжных элементов. Особенно эффективна при использовании с гидравлическими или механическими прессами КВТ.

Технические характеристики

• Тип изделия: Перфоформа
• Форма отверстия: Круглая
• Максимальный диаметр отверстия: 76 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Тип комплектации: Матрица и пуансон (пара)
• Способ приведения в действие: Механический и гидравлический

Совместимость и монтаж

Матрица для пробивки круглых отверстий в стальном листе МПО-76,0 (комплект) серия ПРОФИ совместима с прессами КВТ следующих моделей: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Установка выполняется в соответствии с руководством по эксплуатации пресса. Для правильного монтажа необходимо:

• Убедиться, что посадочные размеры матрицы соответствуют патрону пресса;
• Закрепить пуансон в верхней части пресса, а матрицу - в нижней;
• Выполнить предварительную проверку на совпадение осей - смещение более 0,1 мм снижает срок службы инструмента;
• Не использовать с прессами, не указанными в списке совместимости - риск повреждения инструмента и оборудования.

Преимущества

• Комплект «матрица + пуансон» уже сбалансирован и протестирован производителем - не требует подбора отдельных деталей.
• Обеспечивает чистую и точную вырубку без заусенцев при соблюдении толщины материала до 1,5 мм.
• Поддерживает длительный ресурс благодаря закалённым материалам и точной геометрии рабочих поверхностей.
• Работает как с механическими, так и с гидравлическими прессами - универсальное решение для разных типов производственных линий.

Ограничения применения

• Не предназначен для работы с материалами толще 1,5 мм - возможен выход из строя пуансона или деформация матрицы.
• Не применяется для пробивки отверстий в закалённой стали, титане или других сверхтвердых сплавах - требуется специализированный инструмент.
• Не совместим с прессами, отличными от указанных в списке - даже небольшое расхождение в посадочных размерах приведёт к аварии.
• Не рассчитана на автоматические линии с частотой ударов выше 30 в минуту - повышенная нагрузка сокращает срок службы.

Примеры использования

• Изготовление вентиляционных решёток из стального листа толщиной 1,2 мм.
• Пробивка крепёжных отверстий в корпусах электрошкафов перед установкой кабельных вводов.
• Создание отверстий под болты в рамах станков и конвейеров.
• Производство панелей управления с круглыми отверстиями под кнопки и индикаторы.

Практические советы

• Перед работой смазывайте поверхности матрицы и пуансона маслом для штамповки - это продлевает жизнь инструмента и улучшает качество отверстия.
• Проверяйте состояние режущих кромок после каждых 50–100 операций - затупленный пуансон даёт зазубрины и увеличивает усилие пробивки.
• При работе с тонколистовой сталью используйте подложку из мягкой стали - это предотвращает прогиб листа и искажение формы отверстия.
• Храните комплект в сухом месте, желательно в оригинальной упаковке - контакт с влагой вызывает коррозию рабочих поверхностей.
• При замене инструмента всегда меняйте матрицу и пуансон одновременно - использование старой матрицы с новым пуансоном (или наоборот) снижает точность и безопасность.
