Матрица для пробивки отверстий МПО-69.0 (комплект) КВТ 85303

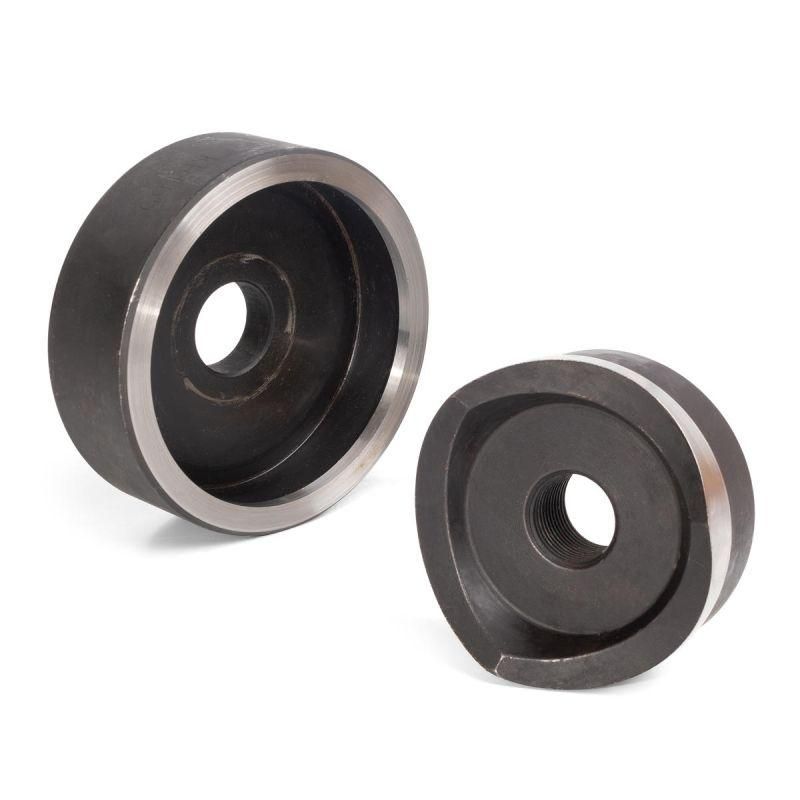

Матрица для пробивки отверстий МПО-69,0 серия ПРОФИ, КВТ (комплект) - это пара матрица и пуансон, предназначенная для точной пробивки круглых отверстий диаметром до 69 мм в металлических шинах толщиной до 1,5 мм. Комплект совместим с гидравлическими прессами серии ППО и ПГПО, обеспечивает надёжную работу при массовом изготовлении элементов для щитового оборудования.

Назначение и область применения

Матрица для пробивки отверстий МПО-69,0 серия ПРОФИ, КВТ (комплект) используется для формирования круглых отверстий в медных или алюминиевых шинах, применяемых в распределительных устройствах, силовых щитах и панелях. Подходит для работы с толщиной материала до 1,5 мм. Назначена исключительно для использования с гидравлическими прессами - не предназначена для ручного или механического воздействия.

Технические характеристики

• Тип изделия: Перфоформа (пара матрица + пуансон)
• Максимальный диаметр отверстия: 69 мм
• Максимальная толщина обрабатываемой шины: 1,5 мм
• Форма отверстия: Круглая
• Способ приведения в действие: Гидравлический
• Комплектация: Матрица и пуансон в одном наборе

Совместимость и монтаж

Матрица для пробивки отверстий МПО-69,0 серия ПРОФИ, КВТ (комплект) работает только с гидравлическими прессами, указанными производителем:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется путём фиксации матрицы и пуансона в соответствующих пазах пресса. Убедитесь, что ось пуансона точно выровнена с центром матрицы - смещение вызывает деформацию отверстия или повреждение инструмента. Для замены используйте только оригинальные комплекты - несовместимые детали снижают срок службы и безопасность.

Безопасность и стандарты

Произведено в соответствии с требованиями к инструменту для холодной штамповки. Не имеет специальной сертификации по ЕАЭС, однако соответствует общепринятым нормам безопасности для промышленного электрооборудования. Обязательно использование средств защиты: очков, перчаток, звукоизоляционных экранов при работе с прессом. Не допускается работа с превышением максимальной толщины шины - риск поломки пуансона и травмы оператора.

Преимущества

• Высокая точность формы отверстия благодаря жесткой геометрии матрицы и пуансона
• Стабильная работа даже при многократном использовании - материал инструмента рассчитан на долгую службу
• Комплектная поставка (матрица + пуансон) исключает ошибки при сборке
• Поддерживается крупными моделями прессов, включая ППО-115, что делает её универсальной для широкого спектра задач

Ограничения применения

• Не применяется для материалов толще 1,5 мм - возможна поломка пуансона
• Не подходит для пластиков, композитов или мягких металлов толще 1,5 мм - требуются другие типы инструмента
• Работает только с гидравлическими прессами; несовместима с механическими, пневматическими или ручными устройствами
• Запрещён ремонт или доработка рабочей поверхности - любая обработка изменяет допуски и выводит из строя пару

Примеры использования

• Пробивка крепёжных отверстий в медных шинах для сборки распределительных щитов
• Формирование каналов для прохода кабелей в корпусах автоматических выключателей
• Изготовление элементов для систем заземления и выравнивания потенциалов
• Массовое производство деталей для промышленных панелей управления

Практические советы

• Перед работой проверьте состояние рабочей поверхности матрицы и пуансона - наличие забоин или заусенцев требует замены комплекта
• Обязательно смазывайте направляющие пресса перед каждым циклом - это продлевает жизнь инструменту и снижает усилие пробивки
• При пробивке нескольких отверстий подряд давайте инструменту остыть - нагрев влияет на точность и прочность
• При использовании с прессом ППО-115 учтите, что диапазон 60–115 мм оптимален - отверстия близкие к предельным значениям (например, 69 мм) требуют более равномерного приложения нагрузки
• Храните комплект в сухом месте, желательно в оригинальной упаковке - контакт с влагой вызывает окисление рабочих поверхностей
