Набор матриц для пробивки отверстий НМПО-PG серия ПРОФИ - 61811 КВТ

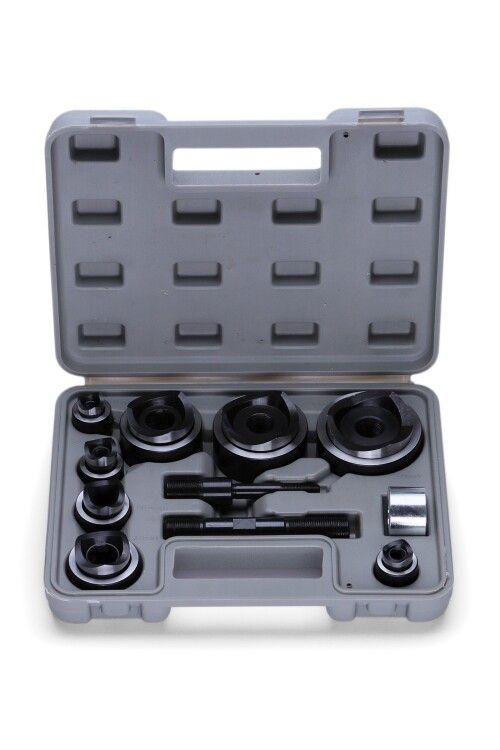

Набор матриц для пробивки отверстий НМПО-PG серия ПРОФИ, КВТ, КВТ-н - это комплект из 8 пар «матрица–пуансон» для точной пробивки круглых отверстий под кабельные вводы стандарта PG в листовой стали. Комплекс решает задачи быстрой подготовки панелей распределительных щитов, корпусов оборудования и других металлических конструкций. Бренд КВТ обеспечивает совместимость с популярными прессами, а артикул 61811 позволяет легко найти замену или дополнять комплект.

Назначение и область применения

Набор матриц для пробивки отверстий НМПО-PG серия ПРОФИ, КВТ, КВТ-н предназначен для создания отверстий под кабельные вводы типа PG в листовом металле. Подходит для монтажа в распределительных щитах, пультах управления, шкафах автоматизации, станках и другом оборудовании, где требуется герметичный ввод кабеля. Используется в условиях цеха или на объекте с применением гидравлических или механических прессов.

Технические характеристики

• Количество перфоформ: 8 пар (матрица + пуансон)
• Диаметры отверстий (по ISO): 18.6 / 20.5 / 22.5 / 28.3 / 37.0 / 47.0 / 54.2 / 60.0 мм
• Соответствующие размеры PG: 11 / 13.5 / 16 / 21 / 29 / 36 / 42 / 48
• Максимальная толщина обрабатываемого материала: 1.5 мм - для нержавеющей стали; 3 мм - для листовой стали ST 37
• Материал перфоформ: легированная сталь, закалённая для повышенной износостойкости
• Тип пробойника: щелевой - обеспечивает чёткий разрез без деформаций
• Количество стяжных болтов: 2 шт. (М10/20 и М20/20)
• Комплектация: опорная втулка, 8 пар перфоформ, 2 шпильки, пластиковый кейс
• Цвет: черный
• Форма: круглая

Совместимость и монтаж

Набор матриц для пробивки отверстий НМПО-PG серия ПРОФИ, КВТ, КВТ-н совместим со следующими моделями прессов: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Для установки необходимо:

• Закрепить опорную втулку на рабочей платформе пресса;
• Установить матрицу сверху, пуансон - снизу;
• Застегнуть систему двумя шпильками M10/M20;
• Выставить зазор между пуансоном и матрицей - он регулируется по толщине материала.

Не используйте прессы с меньшим усилием - недостаточное давление вызывает неполную пробивку и повреждение инструмента.

Безопасность и стандарты

Перфоформы соответствуют требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для кабельных вводов PG. Все элементы выполнены из материалов, устойчивых к механическому износу и коррозии. Работа с прессом требует соблюдения правил безопасности: использование защитных очков, фиксации заготовки, исключения доступа рук к зоне удара.

Преимущества

• Пары «матрица–пуансон» точно согласованы по размерам - минимизирует брак при пробивке
• Перфоформы до 28.3 мм имеют специальное режущее ребро - разрезают кольцевой отход на две части, предотвращая засор и зависание стружки
• Кейс удобен для хранения и транспортировки - все элементы фиксируются в своих местах
• Стандартные размеры PG позволяют использовать любые сертифицированные кабельные вводы без адаптеров
• Высокая долговечность - стальные элементы выдерживают более 10 000 пробивок при правильном использовании

Ограничения применения

• Не предназначена для работы с медью, алюминием толще 1.5 мм - риск деформации и поломки режущих кромок
• Не используется с прессами, не указанными в списке совместимости - возможна потеря точности или повреждение механизма
• Не рекомендована для пробивки в уже собранных сборочных единицах - нужен свободный доступ с двух сторон
• Не применяется для тонколистовой стали менее 0.5 мм - отход может не отделяться, возникает «прихватывание»

Примеры использования

• Подготовка панели распределительного щита - пробивка 8 отверстий под PG-вводы для ввода силовых и сигнальных кабелей
• Монтаж корпуса частотного преобразователя - точная установка вводов без сверления и последующей обработки
• Производство пультов управления на заводе - массовое изготовление одинаковых отверстий с минимальным временем цикла
• Настройка системы вентиляции - ввод кабелей через стенку шкафа с сохранением степени защиты IP54/IP65

Практические советы

• Перед каждой пробивкой проверяйте чистоту режущих кромок - удалите стружку мягкой щеткой
• Смазывайте поверхность листа маслом (например, машинным) при работе с толстым металлом - снижает нагрузку на инструмент
• При пробивке нескольких отверстий подряд - делайте паузу после каждых 3–4 операций, чтобы избежать перегрева
• Учитывайте посадочный диаметр 60 мм - выбирайте пресс с достаточным радиусом действия
• Храните набор в сухом месте - даже закаленная сталь может окисляться при постоянной влажности
• При потере одной пары - заказывайте именно артикул 61811, так как другие наборы могут иметь отличия в посадке
