Матрица для пробивки отверстий МПО-22.5 (комплект) КВТ 61815

Матрица для пробивки отверстий МПО-22,5 (комплект), серия ПРОФИ от бренда КВТ - это компактный инструмент для точной пробивки круглых отверстий диаметром до 22,5 мм в листовой стали толщиной до 1,5 мм. Комплект состоит из матрицы и пуансона, совместим с гидравлическими и механическими прессами серии ППО и ПГПО, используется в электромонтаже для подготовки мест кабельного прохождения.

Назначение и область применения

Матрица для пробивки отверстий МПО-22,5 (комплект), серия ПРОФИ предназначена для создания круглых отверстий в металлических корпусах, щитах и шинах. Подходит для работ в сфере электромонтажа: установка кабельных вводов, фиксация труб, монтаж оборудования на распределительных щитах. Особенно эффективна при работе с листовой сталью ST 37.

Технические характеристики

• Максимальный диаметр отверстия: 22,5 мм
• Диаметр отверстия стандарта PG16: соответствует требованиям для кабельных вводов
• Максимальная толщина материала: 1,5 мм
• Обрабатываемый материал: листовая сталь ST 37
• Форма отверстия: круглая
• Материал изготовления: закалённая сталь
• Цвет: черный

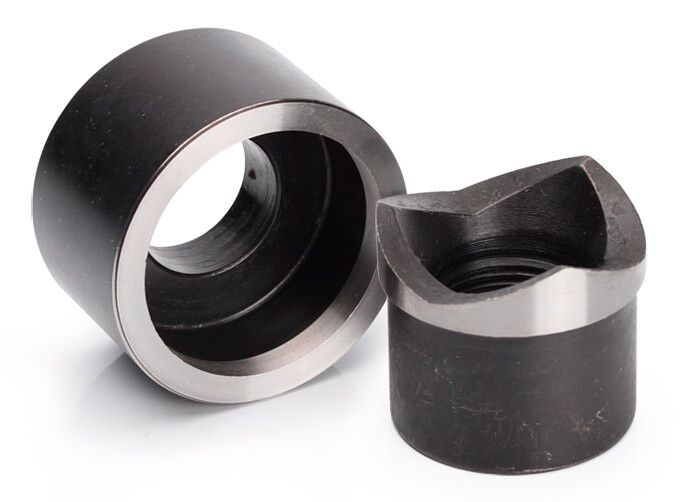

• Комплектация: матрица + пуансон
• Режимы работы: механический и гидравлический
• Щелевой пуансон: да - обеспечивает легкую выгрузку отходов

Совместимость и монтаж

Матрица для пробивки отверстий МПО-22,5 (комплект), серия ПРОФИ работает со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка происходит путём фиксации матрицы и пуансона в зажимном устройстве пресса. Для правильной центровки используйте направляющие элементы пресса. Перед первым применением проверьте соответствие диаметра пуансона и матрицы - допуск не более +-0,1 мм.

Преимущества

• Высокая прочность за счёт закалённой стали - долгий срок службы даже при частом использовании
• Щелевой дизайн пуансона предотвращает засорение и облегчает удаление отходов после пробивки
• Поддержка двух типов привода - можно использовать как ручным, так и гидравлическим прессом
• Стандартный диаметр PG16 позволяет сразу устанавливать кабельные вводы без доработки
• Компактный размер и минимальная масса удобны для перемещения между объектами

Ограничения применения

• Не материалы толще 1,5 мм - риск деформации матрицы и повреждения пуансона
• Не предназначен для пробивки цветных металлов (например, меди, алюминия) - требуют других параметров усилия и формы
• Запрещено использование с прессами, не указанными в списках совместимости - возможна потеря гарантии и выход из строя
• Не применяйте при температуре ниже −10 C - снижается пластичность стали и возрастает вероятность трещин

Примеры использования

• Пробивка отверстий под PG16 в корпусах распределительных щитов перед установкой кабельных вводов
• Формирование технологических окон в стальных шинах для вывода проводов на станках
• Подготовка мест для крепления муфт и переходников в силовых ящиках
• Массовое изготовление одинаковых отверстий на сборочных площадках при выпуске электрооборудования

Практические советы

• Перед каждой операцией смазывайте рабочую поверхность пуансона машинным маслом - продлевает жизнь инструменту
• Проверяйте положение матрицы относительно материала - смещение вызывает эллиптические отверстия
• При работе с несколькими листами одновременно убедитесь, что они плотно прижаты - иначе возникает “запил” на краях
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на режущих кромках
• Если отверстие получилось с заусенцами - замените пуансон; он имеет ограниченный ресурс после 5–7 тыс. ударов
