Матрица для пробивки отверстий МПО 22х22 (комплект) КВТ 65649

Матрица для пробивки отверстий МПО 22х22, серия ПРОФИ, комплект от КВТ предназначена для точной пробивки квадратных отверстий в листовой стали толщиной до 1,5 мм. Комплект включает все необходимые элементы для установки на гидравлические и механические прессы, что делает его удобным решением для электромонтажных работ на объектах с жесткими требованиями к качеству крепления.

Назначение и область применения

Матрица для пробивки отверстий МПО 22х22, серия ПРОФИ, комплект используется для создания квадратных отверстий в металлических листах - главным образом, в листовой стали ST 37. Применяется в электромонтаже для подготовки панелей, щитов, корпусов и других элементов, где требуется фиксация кабельных вводов, крепежа или оборудования через точно вырезанные проемы. Подходит для работы с тонколистовым металлом в условиях цеха или на площадке.

Технические характеристики

• Форма отверстия: квадратная, размер 22,2×22,2 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм (для листовой стали ST 37)
• Тип пробойника и пуансона: щелевой
• Материал матрицы: сталь
• Цвет: черный
• Режимы работы: механический и гидравлический
• Способ приведения в действие: механический и гидравлический

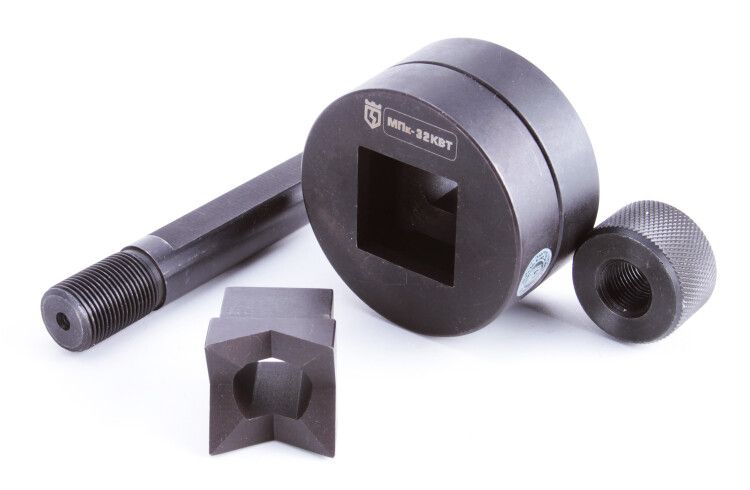

• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО 22х22, серия ПРОФИ, комплект совместима со следующими моделями прессов: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Установка выполняется путем фиксации матрицы и пуансона на рабочую платформу пресса с помощью резьбовой шпильки и прижимной втулки. Перед использованием убедитесь, что посадочные размеры соответствуют вашему оборудованию. Неправильная установка снижает точность пробивки и увеличивает риск повреждения инструмента.

Преимущества

• Полный комплект - всё необходимое в одной упаковке: матрица, пуансон, крепеж и прижим, исключает поиск отдельных деталей
• Высокая износостойкость за счет стального исполнения
• Поддерживает два типа привода - механический и гидравлический - позволяет использовать на широком спектре оборудования
• Квадратная форма отверстия обеспечивает плотную посадку специализированных кабельных вводов и фланцев

Ограничения применения

• Не рекомендуется для материалов толще 1,5 мм - возможна деформация или поломка пуансона
• Не предназначен для работы с нержавеющей сталью толще 1,5 мм - даже при соблюдении норм нагрузки срок службы снизится
• Не подходит для пробивки мягких неметаллических материалов (пластик, резина) - конструкция рассчитана только на металл
• Требует регулярного смазывания контактов и проверки состояния резьбы шпилек - игнорирование этого сокращает срок службы

Примеры использования

• Подготовка распределительных щитов для установки кабельных вводов IP65–IP67
• Изготовление корпусов для автоматических систем управления на заводах
• Монтаж заземляющих шин и крепежных планок в электрошкафах
• Перфорация листов для монтажа светильников, датчиков и коммутационных устройств

Практические советы

• Перед пробивкой всегда проверяйте соответствие толщины листа - превышение 1,5 мм вызывает перегрузку и выход из строя пуансона
• Устанавливайте матрицу и пуансон строго по оси - смещение приводит к неравномерному резу и браку
• Смазывайте направляющие поверхности перед каждым циклом - особенно при частом использовании
• Храните комплект в сухом месте - влага вызывает коррозию, даже на стальных изделиях
• Запасные пуансоны и матрицы можно заказывать отдельно - они совместимы с другими комплектами серии ПРОФИ
