Матрица для пробивки отверстий МПО-20.5 (комплект) КВТ 61814

Матрица для пробивки отверстий МПО-20,5 (комплект), серия ПРОФИ от бренда КВТ - это компактный инструмент для точной пробивки круглых отверстий диаметром 20,5 мм в листовой стали толщиной до 1,5 мм. Комплект включает все необходимые элементы для работы с механическими и гидравлическими прессами, обеспечивая надёжную и повторяемую операцию в условиях электромонтажа.

Назначение и область применения

Матрица для пробивки отверстий МПО-20,5 (комплект), серия ПРОФИ предназначена для создания круглых отверстий в металлических деталях - например, в корпусах распределительных щитов, кабельных лотках или опорных плитах. Подходит для работ в электромонтаже, где требуется быстрое и чистое сверление без нагрева материала. Используется совместно с прессами КВТ для формирования отверстий под болты, крепления, кабельные вводы и другие соединения.

Технические характеристики

• Диаметр отверстия: 20,5 мм - точно соответствует заявленному значению, обеспечивает стандартизированный проём
• Максимальная толщина обрабатываемого материала: 1,5 мм - рассчитана на сталь ST 37, не подходит для более толстых или твёрдых сплавов
• Материал матрицы и пуансона: углеродистая сталь - обеспечивает прочность и долговечность при частом использовании
• Форма отверстия: круглая - не имеет острых углов, снижает риск повреждения изоляции проводов при введении кабелей
• Режимы работы: механический и гидравлический - совместима с широким спектром ручных и автоматизированных прессов

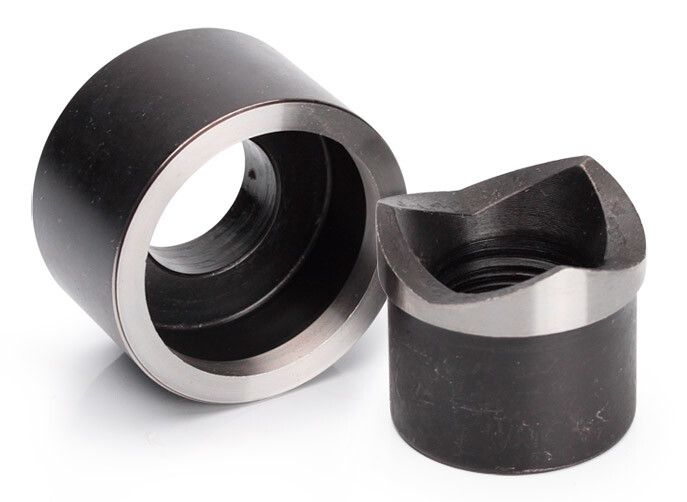

• Комплектация: матрица + пуансон + резьбовая шпилька + прижимная втулка - всё необходимое для установки и работы

Совместимость и монтаж

Матрица для пробивки отверстий МПО-20,5 (комплект), серия ПРОФИ работает с рядом моделей прессов КВТ:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через резьбовую шпильку и прижимную втулку - фиксация происходит в патроне пресса. Перед заменой проверьте соответствие посадочного диаметра и тип крепления. Нельзя использовать с прессами, не указанными в списке совместимости - это может вызвать деформацию или выход из строя.

Особенности конструкции

Круглые перфоформы МПО-20,5 выполнены по технологии разделённой вытяжки: отход после пробивки разделяется на две части, что предотвращает засорение пуансона. Это особенно важно при длительной работе - не требует постоянной очистки. Черный цвет покрытия - антикоррозийное химическое оксидирование, защищающее поверхность от влаги и механических повреждений.

Преимущества

• Высокая точность - отверстие всегда одинакового диаметра, без заусенцев
• Не требует электроэнергии - работает в любых условиях, даже без доступа к сети
• Быстрая замена - весь комплект можно поменять за минуту
• Поддержка двух режимов - удобно при переходе между ручным и механизированным трудом
• Совместимость с популярными прессами - не нужна доработка оборудования

Ограничения применения

• Не применяется для материалов толще 1,5 мм - возможна поломка пуансона
• Не подходит для алюминия, меди, нержавеющей стали - материал рассчитан исключительно на сталь ST 37
• Запрещено использование с прессами вне списка совместимости - риск аварии
• Не предназначен для массового производства - оптимален для единичных и мелкосерийных задач

Примеры использования

• Пробивка отверстий под кабельные вводы в стальных корпусах распределительных щитов
• Формирование мест крепления для кабельных лотков на стеновых панелях
• Создание технологических отверстий в рамах шкафов управления
• Подготовка оснований для монтажа DIN-рейки или клеммных колодок

Практические советы

• Перед пробивкой убедитесь, что металл плотно прижат к матрице - иначе получите деформированное отверстие
• Проверяйте состояние пуансона каждые 50–100 операций - при появлении задиров или закручивания отходов замените комплект
• Храните матрицу для пробивки отверстий МПО-20,5 (комплект), серия ПРОФИ в сухом месте - даже антикоррозийное покрытие не защищает от длительного контакта с водой
• Не используйте силовые рычаги или домкраты вместо пресса - это нарушает нагрузочные параметры и приведёт к поломке
• При работе с несколькими комплектами - маркируйте каждый по диаметру, чтобы избежать путаницы на объекте
