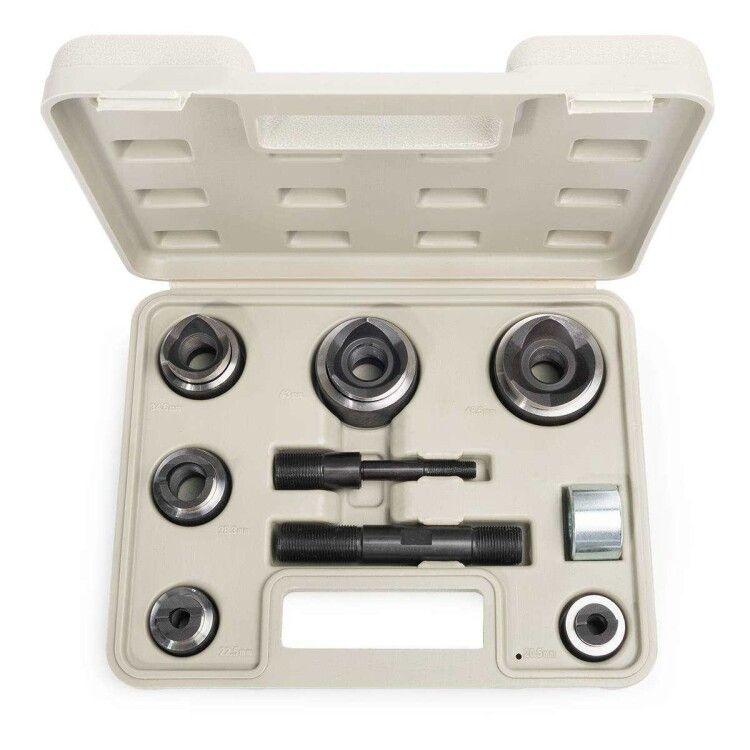

Набор матриц для пробивки отверстий НМПО-Т серия ПРОФИ, КВТ - комплект из шести перфоформ для точной пробивки круглых отверстий в стальных листах. Подходит для механических и гидравлических прессов, обеспечивает надёжный результат при работе с трубными соединениями стандарта ISO и PG.

Назначение и область применения

Набор матриц для пробивки отверстий НМПО-Т серия ПРОФИ, КВТ предназначен для быстрой и точной формировки круглых отверстий в металлических панелях, щитах, корпусах и других элементах из стали. Особенно эффективен при подготовке мест для прохождения труб - под размеры 1/2″, 3/4″, 1″, 1¼″ и 1½″. Используется в условиях цехового производства, на объектах энергетики, автоматизации и системах управления.

Технические характеристики

• Диаметр пробойника (пуансона): 20,5–48,5 мм - соответствует шагам: 20,5 / 22,5 / 28,3 / 34,6 / 43,0 / 48,5 мм
• Количество перфоформ: 6 пар (матрица + пуансон)
• Работает в механическом и гидравлическом режимах - совместим с большинством прессов средней мощности
• Количество стяжных болтов: 2 - обеспечивают устойчивую фиксацию на прессе
• Обрабатываемый материал: сталь (толщина зависит от типа пресса)
• Комплектация: пластиковый кейс, резьбовые шпильки M10×20 и M20×20, опорная втулка

Совместимость и монтаж

Набор матриц для пробивки отверстий НМПО-Т серия ПРОФИ, КВТ рассчитан на установку на следующие модели прессов: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Для монтажа используются два стяжных болта - они фиксируют матрицу на платформе пресса. Обязательно проверьте соответствие посадочного отверстия под шпильки (M10/M20) перед установкой. Опорная втулка снижает нагрузку на основание материала при пробивке.

Особенности конструкции

Перфоформы с диаметром до 28,3 мм включительно оснащены уникальным режущим контуром - он разделяет выдавленный кольцевой отход на две части. Это предотвращает засорение и заклинивание отхода внутри матрицы, что особенно важно при частом использовании. Все элементы выполнены из легированной инструментальной стали, устойчивой к деформации и износу даже при длительной эксплуатации.

Преимущества

• Высокая точность размеров - каждый диаметр точно соответствует стандартным значениям для трубных переходов
• Удобство хранения и перевозки благодаря прочному пластиковому кейсу
• Поддержка двух типов привода - можно использовать как с ручными, так и с гидравлическими прессами
• Запас прочности - материалы и конструкция позволяют работать с плотной сталью без потери качества

Ограничения применения

• Не предназначена для работы с цветными металлами (алюминием, медью) - риск деформации матриц
• Не рекомендовано применять при толщине стали выше допустимой для выбранного пресса - возможен выход из строя пуансонов
• Требуют регулярной смазки рабочих поверхностей - игнорирование этого правила сокращает срок службы
• Не подходят для пробивки в уже собранных конструкциях - требуется доступ с обеих сторон детали

Примеры использования

• Пробивка отверстий под входы кабельных вводов в распределительных щитах
• Подготовка отверстий под трубы в панелях машинного отделения
• Формирование технологических отверстий на заводе по сборке промышленного оборудования
• Мастерские по ремонту и модификации электрооборудования

Практические советы

• Выбирайте пробойник по внутреннему диаметру трубы - например, для трубы DN20 (1/2") используется пуансон Ø20,5 мм
• Перед каждой операцией проверяйте положение матрицы - она должна быть идеально центрирована относительно точки ударного воздействия
• Чтобы продлить жизнь пуансонам, после каждого цикла протирайте поверхности от стружки и наносите немного масла
• Не применяйте силовой рычаг сверх нормы - даже при механическом приводе лучше увеличить усилие через правильный выбор пресса, а не давление руками
• Храните набор матриц для пробивки отверстий НМПО-Т серия ПРОФИ, КВТ в сухом месте - влага вызывает коррозию рабочих поверхностей
