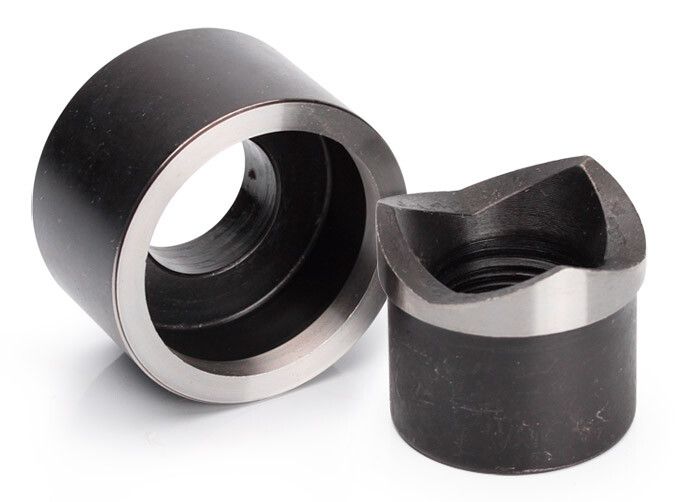

Матрица для пробивки отверстий МПО-25.4 (комплект) КВТ 61816

Матрица для пробивки отверстий МПО-25,4 серия ПРОФИ, КВТ - это компонент для механической и гидравлической пробивки круглых отверстий диаметром 25,4 мм в листовой стали толщиной до 1,5 мм. Изделие предназначено для точного и надёжного формирования проёмов в электромонтажных работах, особенно при работе с распределительными щитами и корпусами. Комплексно сочетается с оборудованием серии ППО и ПГПО от КВТ.

Назначение и область применения

Матрица для пробивки отверстий МПО-25,4 серия ПРОФИ, КВТ используется для создания круглых отверстий в металлических листах. Подходит для электромонтажных задач: подготовки отверстий под кабельные вводы, установки соединителей, монтажа аппаратуры в щитах и шкафах. Работает совместно с ручным или гидравлическим прессом. Обрабатывает листовую сталь ST 37 - типичный материал для корпусов электрооборудования.

Технические характеристики

• Максимальный диаметр отверстия: 25,4 мм
• Толщина обрабатываемого материала: до 1,5 мм
• Материал матрицы: сталь, закалённая для долговечности
• Форма отверстия: круглая
• Режимы работы: механический и гидравлический
• Цвет: черный (антискользящее покрытие)
• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО-25,4 серия ПРОФИ, КВТ совместима с прессами следующих моделей: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Установка происходит через резьбовую шпильку и прижимную втулку - фиксация обеспечивает жесткое положение во время удара. Для замены достаточно вынуть старую пару и вставить новую, не требует регулировки. Пуансон и матрица - взаимозаменяемая пара; не используйте элементы от других серий.

Особенности конструкции

Конструкция матрицы выполнена так, чтобы отход (вырезанный кружок) легко выходил из пуансона после пробивки - благодаря разделению процесса высечки на две фазы. Это снижает риск засорения и повышает скорость работы. Наличие щелевого пуансона и щелевой матрицы предотвращает деформацию краёв отверстия даже при максимальной нагрузке. Все детали изготовлены из легированной стали с термической обработкой - обеспечивают срок службы более 10 000 циклов при правильном использовании.

Преимущества

• Высокая точность отверстий - допуск +-0,1 мм
• Удобство замены: все элементы компактно собраны в одном наборе
• Поддержка двух режимов - можно использовать как ручной, так и гидравлический пресс
• Устойчивость к износу за счёт закалённой стали
• Отсутствие необходимости смазки при обычных условиях эксплуатации

Ограничения применения

• Не подходит для материалов толще 1,5 мм - возможна поломка пуансона
• Не применяется для цветных металлов (алюминий, медь) - они мягче, и форма отверстия будет некорректной
• Запрещено использование с прессами, не указанными в списке совместимости - риск повреждения оборудования
• Не предназначен для автоматизированных линий - только периодический ручной или полуавтоматический режим

Примеры использования

• Пробивка отверстий под кабельные вводы в стальных щитах управления
• Формирование мест для установки контакторов и автоматических выключателей
• Подготовка корпусов для монтажа световых индикаторов и кнопок
• Работа на объектах с ограниченным доступом - например, внутри уже установленных шкафов, где сверление невозможно

Практические советы

• Перед каждым использованием проверяйте, что матрица плотно зафиксирована - слабая фиксация вызывает биение и деформацию отверстия
• При работе с тонкими листами (менее 0,8 мм) используйте подложку - это продлевает жизнь матрице
• Не забывайте очищать пуансон от стальной стружки после каждой 5–10 операций - это предотвращает заклинивание
• Для увеличения срока службы храните комплект в сухом месте - влага вызывает коррозию даже закалённой стали
• При замене всегда меняйте пару «матрица + пуансон» одновременно - использование изношенного элемента с новым снижает качество пробивки
