Матрица для пробивки отверстий МПО 25х25 (комплект) КВТ 65650

Матрица для пробивки отверстий МПО 25х25, серия ПРОФИ, комплект от КВТ предназначена для точной пробивки квадратных отверстий в листовой стали на объектах электромонтажа. Комплект включает все необходимые элементы для установки и работы с автоматизированными прессами.

Назначение и область применения

Матрица для пробивки отверстий МПО 25х25, серия ПРОФИ, комплект используется для формирования квадратных отверстий размером 25,4×25,4 мм в металлических листах. Подходит для работ с листовой сталью ST 37 и нержавеющей сталью. Основная сфера применения - электромонтаж: подготовка отверстий под кабельные проходы, монтаж щитового оборудования, корпусов распределительных устройств. Работает совместно с гидравлическими и механическими прессами.

Технические характеристики

• Форма отверстия: квадратная, 25,4 × 25,4 мм
• Максимальная толщина материала: 1,5 мм (нержавеющая сталь), до 3 мм (листовая сталь ST 37)
• Тип пробойника и пуансона: щелевой
• Материал изготовления: сталь
• Режимы работы: механический и гидравлический
• Исполнение: комплект (полный набор для монтажа)
• Цвет: черный

Совместимость и монтаж

Матрица для пробивки отверстий МПО 25х25, серия ПРОФИ, комплект совместима со следующими моделями прессов: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Установка выполняется через резьбовую шпильку и прижимную втулку, входящие в комплект. Перед использованием убедитесь, что посадочное место на прессе соответствует геометрии матрицы. Неправильная фиксация снижает точность пробивки и повышает риск выхода из строя.

Преимущества

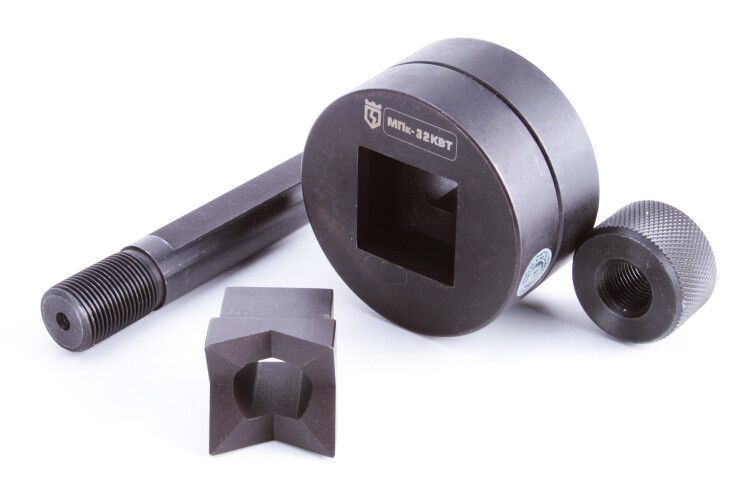

• Полный комплект: в составе матрица, пуансон, резьбовая шпилька и прижимная втулка - всё готово к работе сразу после получения
• Универсальный тип пробойника: щелевой дизайн обеспечивает равномерное усилие и минимизирует деформацию краёв отверстия
• Поддержка двух режимов: можно использовать как на ручных, так и на гидравлических машинах
• Высокая долговечность: стальная конструкция выдерживает многократные циклы пробивки даже при максимальной нагрузке

Ограничения применения

• Не для материалов толще 3 мм - возможен износ или поломка пуансона
• Запрещено применять для цветных металлов (медь, алюминий) без предварительного согласования с производителем - отличаются пластичностью, требуют других параметров давления
• Не рекомендовано использование на прессах с недостаточной жесткостью рамы - вызывает биение и рассогласование осей
• Квадратная форма отверстия не подходит для задач, где требуется круглое отверстие (например, для кабельных муфт)

Примеры использования

• Пробивка отверстий в стенках силовых щитов для вывода кабелей
• Подготовка панелей для монтажа клеммных колодок и заземляющих планок
• Изготовление решётчатых оснований для кабельных трасс внутри шкафов
• Настройка мест крепления для проводящих шин в распределительных устройствах

Практические советы

• Перед каждой операцией проверьте состояние рабочих поверхностей матрицы и пуансона - наличие забоин или заусенцев влияет на качество отверстия
• При работе с нержавеющей сталью используйте смазку - она продлевает срок службы инструмента и снижает усилие пробивания
• Не допускайте перегрузки: если металл не пробивается с первого удара - прекратите попытки, проверьте соответствие толщины и состояния инструментов
• Храните комплект в сухом месте; при длительном хранении протирайте детали антикоррозийным составом
• При замене матрицы всегда меняйте пару: пуансон и матрицу - они подгоняются друг к другу в процессе производства. Отдельная замена одного элемента снижает точность.
