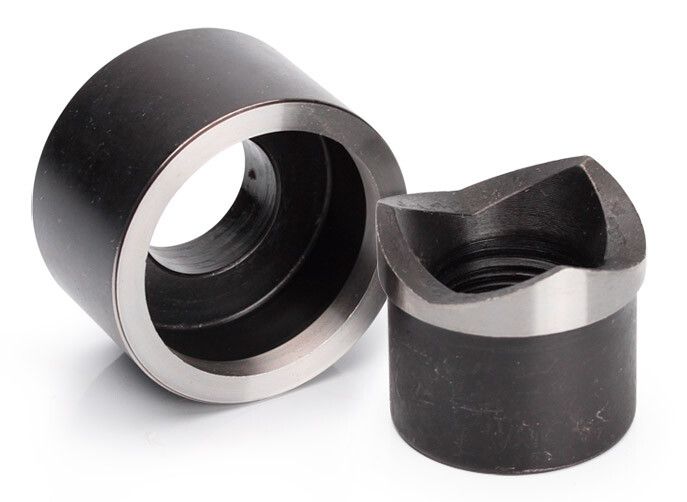

Матрица для пробивки отверстий МПО-30.5 (комплект) КВТ 61819

Матрица для пробивки отверстий МПО-30,5 (комплект), серия ПРОФИ от бренда КВТ - это комплект инструмента для точной пробивки круглых отверстий диаметром 30,5 мм в листовой стали толщиной до 1,5 мм. Подходит для механического и гидравлического прессования, используется в электромонтаже при подготовке отверстий для кабельных вводов и корпусов.

Назначение и область применения

Матрица для пробивки отверстий МПО-30,5 (комплект), серия ПРОФИ предназначена для создания круглых отверстий в металлических листах. Используется в электромонтаже для изготовления проёмов под кабельные вводы, распределительные щиты, корпуса оборудования и другие элементы, требующие точного сверления без нагрева материала. Работает совместно с прессами серии ППО и ПГПО.

Технические характеристики

• Диаметр отверстия: 30,5 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Материал матрицы и пуансона: сталь
• Форма отверстия: круглая
• Режимы работы: механический и гидравлический
• Цвет: черный
• Комплектация: матрица, пуансон, резьбовая шпилька, прижимная втулка

Совместимость и монтаж

Матрица для пробивки отверстий МПО-30,5 (комплект), серия ПРОФИ совместима со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через резьбовую шпильку и прижимную втулку. Убедитесь, что пресс имеет достаточное усилие для пробивки стали толщиной 1,5 мм. Перед работой проверьте центровку пуансона относительно матрицы - смещение снижает срок службы инструмента.

Преимущества

• Высокая прочность: изготовлены из закалённой стали, выдерживают многократные нагрузки
• Комплектность: всё необходимое в одном наборе - не требуется докупать крепёж
• Поддержка двух типов прессов: можно использовать как ручной, так и гидравлический инструмент
• Оптимизированная форма: отходы легко выводятся из пуансона благодаря разделению процесса высечки

Ограничения применения

• Не подходит для материалов толще 1,5 мм - риск деформации или поломки инструмента
• Не предназначен для работы с медью, алюминием или пластиками - оптимизирован исключительно для листовой стали ST 37
• Запрещено применять с прессами, не указанными в списке совместимости - возможна потеря центровки и повреждение деталей
• Не работает с автоматическими системами - требует ручной или полуавтоматической подачи

Примеры использования

• Пробивка отверстий в стальных корпусах распределительных щитов для ввода кабелей
• Изготовление крепёжных проёмов в панелях управления станков
• Подготовка мест для установки кабельных вводов в ящиках автоматики
• Создание технологических отверстий при сборке заземляющих шин

Практические советы

• Перед пробивкой зачистите поверхность листа от ржавчины и масла - это продлит жизнь матрице и повысит качество отверстия
• Проверяйте плотность посадки пуансона в матрицу перед каждой операцией - даже небольшой люфт вызывает быстрый износ
• После каждого 10–15 циклов смазывайте рабочие поверхности машинным маслом - особенно важно при гидравлическом режиме
• Не используйте силовые рычаги или домкраты вместо пресса - это нарушает равномерность нагрузки и приводит к трещинам в инструменте
• Храните комплект в сухом месте - влага вызывает коррозию, даже на закалённой стали
